IEU0348S3V3

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IEU03系列, 36 → 75 V 直流输入, 3.3V 直流输出, 3W
供应商型号: 1470-3632-ND
供应商: Digi-Key
标准整包数: 1

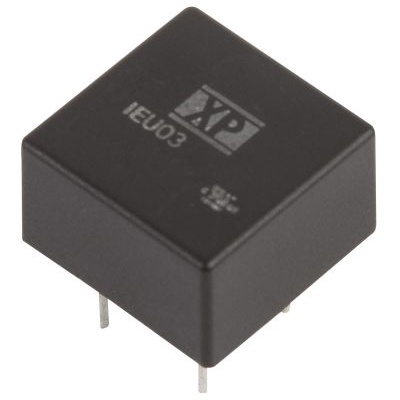

XP POWER DC-DC模块 IEU0348S3V3

IEU0348S3V3概述

    IEU03 Series DC-DC Converter 技术手册

    1. 产品简介


    IEU03 系列是 XPPower 公司生产的一款高效率、紧凑型 DC-DC 转换器。该系列产品具备多种输入电压范围(4.5-75V)和输出电压选择(单路和双路),适用于多种工业、通信及医疗设备。IEU03 系列以其优异的性能和高可靠性,在各类电子系统中发挥着关键作用。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输出电压 | 3.3 | 30 | VDC | 见模型和评级表 |
    | 初始设置精度 | ±1.5 | % | 全负载时 |
    | 输出电压平衡 | ±2 | % | 双路输出均衡负载时 |
    | 最小负载电流 | 无 无最小负载要求 |
    | 线性调节率 | ±0.2 | % | 从最小到最大输入全负载时 |
    | 负载调节率 | ±1 | % | 从空载到满载时 |
    | 交叉调节率 | ±5 | % | 在双路输出模型中,一个负载在25%至100%之间变化,另一个固定在100% |
    | 暂态响应 | ±5 | % | 25%负载变化时,500μs内恢复到1%以内 |
    | 纹波与噪声 | 70 | mV峰峰值 | 20MHz带宽,使用0.47μF陶瓷电容测量 |
    | 过载保护 | 170 | %
    | 短路保护 | 连续,自动恢复 |
    | 最大容性负载 | 见模型和评级表 |
    | 温度系数 | 0.02 | %/℃

    3. 产品特点和优势


    - 输入电压范围广:IEU03 系列提供广泛的输入电压范围(4.5-75V),适用于不同电源系统的需要。
    - 高隔离电压:1500 VDC 的输入输出隔离电压,确保了安全可靠的运行。
    - 高效率:转换效率高达87%,有助于减少能源损耗和发热。
    - 紧凑设计:采用紧凑的 DIP8 封装,适合各种空间受限的应用场合。
    - 高可靠性和稳定性:具备严格的线性、负载和交叉调节率,保证了稳定的输出性能。
    - 长时间保修:提供3年的保修期,展示了厂家对产品质量的信心。

    4. 应用案例和使用建议


    应用案例
    IEU03 系列 DC-DC 转换器广泛应用于各种工业控制系统、通信设备和医疗设备中。例如,在医疗成像设备中,它能够为敏感的信号处理电路提供稳定可靠的电源,确保系统的正常运行。
    使用建议
    - 散热管理:虽然产品能在 -40°C 至 +95°C 的温度范围内工作,但在高温环境下仍需注意适当的散热措施,以延长使用寿命。
    - 选择合适型号:根据具体的应用需求选择合适的输入电压范围和输出电压类型(单路或双路)。
    - 匹配外部元件:根据应用需求选择合适的外部电容和电感,确保良好的电磁兼容性和稳定性。

    5. 兼容性和支持


    IEU03 系列 DC-DC 转换器与其他电子元器件和设备具有良好的兼容性。厂家提供了全面的技术支持和售后服务,包括详细的应用指南和技术文档,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    常见问题及解决方案
    1. 问题:输出电压不稳定。
    解决方案:检查输入电压是否在额定范围内,确认所有连接正确且无松动。
    2. 问题:短路保护无法自动恢复。
    解决方案:检查是否存在外部短路情况,确保无其他故障。
    3. 问题:过热保护触发。
    解决方案:增加散热措施,如散热片或风扇,以降低内部温度。

    7. 总结和推荐


    综上所述,IEU03 系列 DC-DC 转换器凭借其广泛的输入电压范围、高效率、高可靠性以及紧凑的设计,成为了许多应用领域的理想选择。对于需要高性能、高可靠性的电源系统,我们强烈推荐使用该系列产品。

IEU0348S3V3参数

参数
最大容性负载 -
输出电压 3.3V
输出方式 -
输出总功率 -
输入电压最大值 75V
转换效率 79%
输出电流最大值 600mA
输出电压组数 1
开关频率 -
特性 OCP,SCP
散热方式 -
输入电压最小值 48V(DC)
类型 -
长*宽*高 14mm(长度)*14mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IEU0348S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IEU0348S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IEU0348S3V3 IEU0348S3V3数据手册

IEU0348S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.9416 ¥ 219.2065
5+ $ 24.232 ¥ 202.7916
10+ $ 23.4832 ¥ 196.525
25+ $ 22.4848 ¥ 188.1697
100+ $ 20.9872 ¥ 175.6366
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 219.2
