IA2409S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IA系列, 21.6 → 26.4 V 直流输入, ±9V 直流输出, 1W
供应商型号: 2319851
供应商: 海外现货
标准整包数: 1

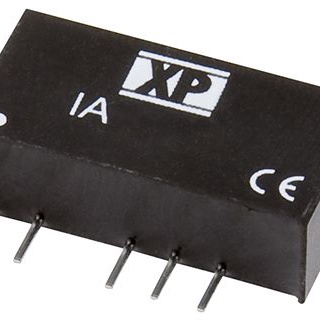

XP POWER DC-DC模块 IA2409S

IA2409S概述


    产品简介


    IA系列是电源转换模块,采用双输出设计,适用于多种工业和消费类电子产品。此系列产品可提供稳定的电压输出,并支持宽输入电压范围。通过在SIP(单列直插式封装)或DIP(双列直插式封装)两种形式之间的选择,IA系列广泛应用于通信设备、工业控制、医疗仪器及消费电子等领域。

    技术参数


    - 输入电压范围:输入电压范围为标称±10%(5 V)。
    - 反射电流纹波:最大20 mA pk-pk(通过12 μH电感器从5 Hz到20 MHz)。
    - 输入反向电压保护:无反向电压保护。
    - 输出电压:参见下表(根据不同的型号和输出配置)。
    - 最小负载要求:无特定最小负载要求。
    - 线性调整率:±1.2%/1% Δ Vin。
    - 负载调整率:10%,当负载变化在20-100%之间时。
    - 设定点准确性:±3%。
    - 纹波与噪声:最大75 mV pk-pk,带宽20 MHz。
    - 温度系数:0.02%/°C。
    - 最大容性负载:±100 μF。
    - 效率:参见下表(不同输入输出组合下的效率)。
    - 隔离电压:最小1000 VDC。
    - 隔离电阻:109 Ω。
    - 隔离电容:典型值60 pF。
    - 开关频率:可变,典型值80 kHz。
    - 平均故障间隔时间 (MTBF):>1.12 Mhrs (MIL-HDBK-217F)。
    - 操作温度范围:-40°C至+85°C。
    - 储存温度范围:-40°C至+125°C。
    - 外壳温度:最大100°C。
    - 冷却方式:对流冷却。

    产品特点和优势


    IA系列在电源转换模块中拥有显著的优势。首先,其双输出设计能够为多种设备同时提供所需的电压,提高了灵活性。其次,该系列采用了行业标准的引脚布局,便于集成。此外,它在-40°C至+85°C的宽温范围内稳定运行,适合恶劣环境下的应用。最后,IA系列提供了长寿命和高可靠性,其MTBF超过1.12百万小时,大大减少了维护成本和停机时间。

    应用案例和使用建议


    IA系列的应用场景非常广泛,例如通信基站、服务器机房、医疗设备等。为了确保最佳性能,在使用时需要注意以下几点:
    1. 根据具体应用选择合适的输入电压和输出电压模型。
    2. 考虑实际环境条件(如温度和湿度),以保证电源模块的可靠运行。
    3. 确保电路板设计符合散热要求,特别是在高负载情况下。

    兼容性和支持


    IA系列兼容多种工业标准和安全认证,如UL60950-1和CAN/CSA C22.2 No.60950-1。厂商提供三年质保,并且技术支持服务可以协助解决安装和调试过程中的问题。此外,对于48V模型,需要在输入端连接一个10 μF的电容器。

    常见问题与解决方案


    1. 问题:无负载情况下电源模块是否会损坏?
    解决方案:无负载运行不会损坏模块,但可能无法满足所有规格。
    2. 问题:如何选择正确的输入电压和输出电压?
    解决方案:根据具体应用需求,参考技术手册中的输入输出参数表进行选择。
    3. 问题:电源模块在高温环境下工作有何影响?
    解决方案:确保模块工作温度不超过100°C,并采取适当措施进行散热。

    总结和推荐


    总体而言,IA系列在技术参数、稳定性和应用范围上表现出色,能够满足各种苛刻的工作环境要求。其双输出设计和宽输入电压范围使其成为多设备供电的理想选择。对于需要高效稳定电源模块的应用场景,强烈推荐使用IA系列。

IA2409S参数

参数
输出电流最大值 55mA
最大容性负载 -
输出总功率 2W
特性 -
类型 -
输入电压最小值 21.6V
转换效率 76%
开关频率 -
输出方式 -
输出电压组数 2
散热方式 -
输出电压 9V
输入电压最大值 26.4V
长*宽*高 19.3mm(长度)*6.09mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
