首页  >  产品百科  >  JCD0424S15

JCD0424S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 18 → 36 V 直流输入, 15V 直流输出, 4W
供应商型号: 1228101
供应商: 欧时
标准整包数: 1

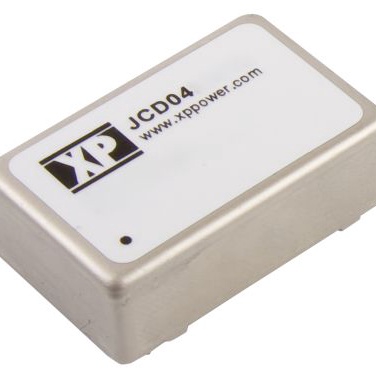

XP POWER AC-DC模块 JCD0424S15

JCD0424S15概述

    JCD系列DC/DC转换器产品介绍

    产品简介


    JCD系列是高效能的DC/DC转换器,主要用于将不同电压等级的直流电源转换为所需的各种电压输出。这类转换器广泛应用于工业控制、通信设备、医疗器械、汽车电子等领域,特别是在那些需要高效率、高可靠性电源解决方案的应用场合。

    技术参数


    - 输入电压范围:5 V(4.5-9 VDC)、12 V(9-18 VDC)、24 V(18-36 VDC)、48 V(36-72 VDC)
    - 功率输出:4-6瓦
    - 输入电流:见表中数据
    - 效率:见表中数据
    - 隔离电压:1600 VDC(可选3500 VDC隔离,加后缀-H)
    - 最大温度范围:-40 °C 至 +100 °C(存储温度为-55 °C 至 +125 °C)
    - 线性调整率:±0.5%
    - 负载调整率:±0.5% 单输出,±1.5% S3V3 & D03型号
    - 瞬态响应:最大偏差3%,250 µs内恢复至1%

    产品特点和优势


    1. 宽输入电压范围:支持2:1的输入电压范围,适用于多种输入电压需求。
    2. 高效率:转换效率高达85%,确保在各种条件下都能提供最佳性能。
    3. 隔离电压:1600 VDC隔离电压确保了安全可靠的操作,可选3500 VDC的更高隔离版本。
    4. 自动恢复短路保护:提供了无限期的短路保护功能,并能在故障消除后自动恢复。
    5. 高温度适应性:可在极端环境下工作,温度范围宽广,从-40 °C到+100 °C。

    应用案例和使用建议


    JCD系列DC/DC转换器因其出色的性能和广泛的适用性,在众多领域得到了广泛应用。例如,在工业控制系统中,它可用于为传感器、执行器和其他子系统供电;在通信设备中,它可以为路由器、交换机等关键部件提供稳定电源。
    使用建议:
    1. 在设计电路时,应考虑转换器的负载调整率,确保在负载变化时输出电压保持稳定。
    2. 当用于高温环境时,需要注意散热问题,避免过热影响使用寿命。

    兼容性和支持


    JCD系列转换器采用标准封装,易于安装和替换。此外,厂商提供了三年质保,确保用户可以安心使用。若有任何疑问或技术支持需求,均可联系厂商获得帮助。

    常见问题与解决方案


    1. Q: 如何确定合适的输入电压?
    - A: 根据实际负载需求,参考表格中的输入电压范围选择合适的产品型号。

    2. Q: 输出电压不稳定怎么办?
    - A: 检查负载调整率,如果负载变化导致输出电压波动过大,可能需要调整负载分配或者更换更适合的型号。

    总结和推荐


    JCD系列DC/DC转换器以其高效能、高可靠性及宽温度适应性等特点,非常适合于工业控制、通信设备等领域的电源管理需求。对于需要高稳定性、高效率电源解决方案的应用场合,强烈推荐选用JCD系列转换器。

JCD0424S15参数

参数
输出电流最大值 266mA
输出总功率 -
输出方式 -
开关频率 -
类型 -
最大容性负载 -
特性 OCP,OVP,SCP
输出电压 15V
输入电压最小值 24V(DC)
输出电压组数 1
输入电压最大值 36V
散热方式 -
转换效率 82%
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0424S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0424S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0424S15 JCD0424S15数据手册

JCD0424S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
