JHL0312D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHL03系列, 10 → 17 V 直流输入, ±15V 直流输出, 3W
供应商型号: 1470-3027-5-ND
供应商: Digi-Key
标准整包数: 1

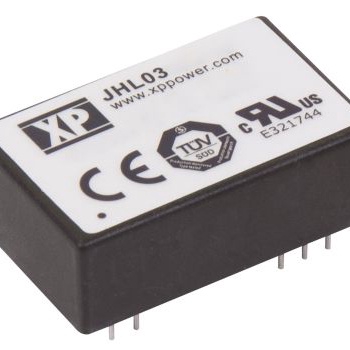

XP POWER AC-DC模块 JHL0312D15

JHL0312D15概述

    JHL03 Series DC-DC Converter:全面了解高性能转换器

    产品简介


    JHL03系列DC-DC转换器是一款专门设计用于医疗和工业应用的小型高效率电源模块。它提供了多种电压输出选项,包括正负双极输出,以满足各种不同的需求。该系列产品具有4000VAC加强绝缘等级,符合IEC60601-1标准,使其特别适用于需要严格安全标准的医疗设备。通过提供稳定的电压输出和可靠的性能,JHL03系列成为众多应用的理想选择。

    技术参数


    JHL03系列DC-DC转换器的技术参数如下表所示:
    | 参数 | 规格 |

    | 输出电压 | 5.0 V, 12.0 V, 15.0 V |
    | 输出电流 | 600 mA, 250 mA, 200 mA |
    | 输入电压范围 | 10-17 V, 20-30 V |
    | 最大输入电流 | 56 mA, 325 mA, 72 mA |
    | 最小负载 | 无负载 |
    | 线性调整率 | ±0.3% |
    | 负载调整率 | ±1% |
    | 温度系数 | 0.03%/°C |
    | 效率 | 72%-82% |
    | 工作温度范围 | -20°C 至 +80°C |
    | 存储温度范围 | -40°C 至 +100°C |
    | 湿度 | 5%-90% RH(非冷凝) |
    | 冲击 | ±3次冲击,每轴向共18次冲击,每次30g,半正弦波 |
    | 振动 | 10-500Hz,全轴向,2g扫频 |

    产品特点和优势


    1. 国际医疗认证:该转换器已获得ANSI/AMMI ES60601-1第3版和IEC60601-1第3版的安全认证,确保了其在医疗领域的适用性和安全性。
    2. 高隔离度:具备4000VAC的强化绝缘等级,有效保护用户免受电击危险。
    3. 低泄漏电流:仅2µA的患者泄漏电流,远低于安全标准要求。
    4. 高效率:最高可达82%的转换效率,节省能源,提高系统整体能效。
    5. 紧凑封装:采用DIP24封装,尺寸仅为1.25 x 0.80 x 0.40英寸(31.75 x 20.32 x 10.20毫米),便于安装在有限空间内。
    6. 宽工作温度范围:能够在极端条件下稳定运行,适应广泛的工业和医疗应用。

    应用案例和使用建议


    JHL03系列DC-DC转换器在多种医疗设备中得到广泛应用,如超声成像设备、监护仪、体外诊断设备等。此外,在工业自动化和通信领域也有出色表现。以下是几个实际应用场景的使用建议:
    1. 医疗设备:为了确保长期稳定运行,建议将转换器放置在远离热源的位置,以避免过高的温度对性能造成不利影响。
    2. 工业自动化:在频繁启动和停止的应用环境中,应合理规划负载变化,避免短时间内电流波动过大导致设备过载。

    兼容性和支持


    1. 兼容性:JHL03系列与大多数常见的工业标准接口兼容,适用于广泛的应用环境。
    2. 支持服务:制造商提供长达三年的产品保修期,并且可随时联系技术支持获取帮助。详细的使用指南和技术文档可在其官网下载。

    常见问题与解决方案


    1. 问题:通电后无法正常启动。
    解决方案:检查输入电压是否在规定的范围内,确认所有连接正确无误。
    2. 问题:输出电压不稳定。
    解决方案:调节外部电阻来微调输出电压,确保负载在规定范围内。
    3. 问题:温度过高。
    解决方案:增加散热措施或降低负载,必要时可咨询厂家技术支持。

    总结和推荐


    JHL03系列DC-DC转换器凭借其卓越的性能、可靠的医疗认证和宽泛的工作条件,在多个行业中展现了巨大的潜力。无论是医疗设备还是工业自动化领域,该产品都是值得信赖的选择。因此,强烈推荐给需要高效、安全电源解决方案的用户。

JHL0312D15参数

参数
开关频率 -
输入电压最大值 17V
输出方式 -
输出电流最大值 100mA,100mA
输出电压 15V
输入电压最小值 12V(DC)
散热方式 -
输出总功率 -
特性 OCP,OVP,SCP,UVLO
最大容性负载 -
转换效率 80%
输出电压组数 2
类型 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHL0312D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHL0312D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHL0312D15 JHL0312D15数据手册

JHL0312D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
