JCD0648S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 36 → 72 V 直流输入, 15V 直流输出, 6W
供应商型号: JCD0648S15
供应商: TME
标准整包数: 1

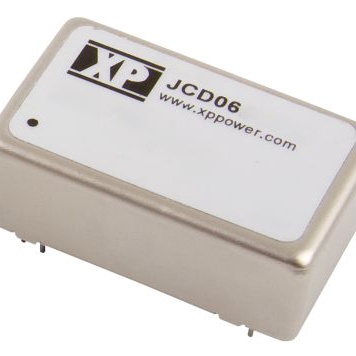

XP POWER AC-DC模块 JCD0648S15

JCD0648S15概述

    JCD 系列 DC/DC 转换器技术手册

    产品简介


    JCD 系列 DC/DC 转换器是一系列高效的电源转换解决方案,适用于多种工业和消费电子应用。其主要功能包括将直流电压转换为稳定、可控的输出电压,适用于各种输入电压范围(4.5-9 VDC、9-18 VDC、18-36 VDC 和 36-72 VDC)。这些转换器支持单输出和双输出模式,广泛应用于通信设备、工业自动化、医疗仪器及消费电子产品等领域。

    技术参数


    - 输入电压范围:5 V (4.5-9 VDC),12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-72 VDC)
    - 输入电流:根据不同的输入电压和型号变化,具体数值见上表。
    - 输出电压:见上表中对应的具体型号。
    - 输出电流:见上表中对应的具体型号。
    - 效率:最高可达85%,具体数值见上表。
    - 隔离电压:1600 VDC 输入到输出,可选 3500 VDC 隔离版本。
    - 工作温度范围:-40 °C 至 +100 °C。
    - 存储温度范围:-55 °C 至 +125 °C。
    - 保护特性:短路保护、过载保护。
    - 认证:通过 UL60950-1, CAN/CSA C22.2 No.60950-1, UL62368-1 安全认证。

    产品特点和优势


    - 高效率:最高可达85%,显著降低功耗和发热。
    - 宽输入电压范围:适应多种电源输入需求。
    - 短路保护:提供连续短路保护,确保长期可靠运行。
    - 高隔离电压:1600 VDC 输入到输出,可选更高 3500 VDC 隔离版本,确保安全。
    - 宽工作温度范围:适用于恶劣环境条件下的应用。
    - 认证合规:符合多项国际安全标准,保障用户使用安全。

    应用案例和使用建议


    JCD 系列 DC/DC 转换器适用于需要高效率、宽输入电压范围和高隔离电压的应用场景。例如,在工业自动化控制系统中,它们可以作为电源模块,为传感器和其他控制设备供电。在医疗设备中,它们可以用于为各种电子组件提供稳定的电源。
    使用建议:
    1. 散热管理:由于高功率输出,建议在安装时考虑良好的散热措施,如增加散热片或使用空气冷却装置。
    2. 输入滤波器:建议使用外部输入滤波器,以减少输入电压波动对转换器的影响。
    3. 负载调节:确保负载电流在规定范围内,避免超载导致的性能下降或损坏。

    兼容性和支持


    JCD 系列 DC/DC 转换器采用标准的 24 引脚 DIL 封装,易于与其他电子元件集成。制造商提供全面的技术支持,包括安装指南、使用手册和客户支持服务。此外,对于 3500 VDC 高隔离版本,可通过添加后缀 “-H” 来订购。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决方案:检查输入电压是否在规定范围内,确认接线无误,并检查是否有外部干扰。
    2. 问题:输出电压不稳定。
    - 解决方案:检查负载电流是否超过额定值,检查输入电压和负载之间的连接是否松动或接触不良。
    3. 问题:设备过热。
    - 解决方案:确保设备处于良好通风的环境中,必要时加装散热片或风扇。

    总结和推荐


    JCD 系列 DC/DC 转换器凭借其高效、宽输入电压范围和高隔离电压等特性,在众多应用场景中表现出色。其强大的保护功能和广泛的适用温度范围使其成为市场上极具竞争力的产品。综上所述,我们强烈推荐使用 JCD 系列 DC/DC 转换器,尤其是在需要高效率和高可靠性的场合。

JCD0648S15参数

参数
输出总功率 -
特性 OCP,OVP,SCP
类型 -
输出电压组数 1
输入电压最小值 48V(DC)
输入电压最大值 72V
散热方式 -
输出方式 -
转换效率 81%
输出电流最大值 400mA
开关频率 -
输出电压 15V
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0648S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0648S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0648S15 JCD0648S15数据手册

JCD0648S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.725 ¥ 199.2088
5+ $ 21.864 ¥ 169.3549
10+ $ 18.1104 ¥ 147.5674
50+ $ 17.1939 ¥ 141.3617
库存: 9
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 199.2
直接购买
加入购物车
