JSE0812S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSE08系列, 9 → 18 V 直流输入, 15V 直流输出, 8W
供应商型号: 1231163
供应商: 海外现货
标准整包数: 1

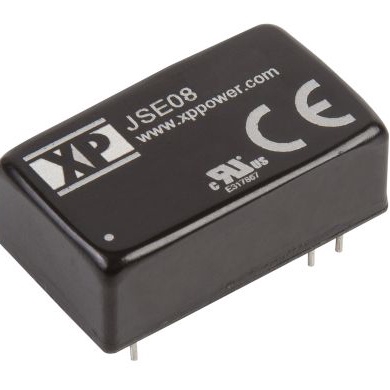

XP POWER AC-DC模块 JSE0812S15

JSE0812S15概述

    # JSE08 Series DC-DC Converter 技术手册

    产品简介


    JSE08系列DC-DC转换器是XP Power公司推出的一款高性能电源模块,专为各种工业和通信设备设计。该系列产品提供单路和双路输出选择,输入电压范围宽广(9-75V),具有高功率密度、优异的隔离特性和良好的散热性能。适用于信息技术设备(ITE)、工业自动化、医疗设备以及电信基础设施等领域。

    技术参数


    | 参数类别 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电压 | 3.3 | - | 30 | VDC |
    | 输入电压范围 | 9.0 | - | 75.0 | VDC |
    | 工作温度范围 | -40 | - | +105 | °C |
    | 效率 | - | - | 85 | % |
    | 隔离电压 | 1500 | - | 1800 | VDC |
    | 开关频率 | - | 370 | - | kHz |
    | 重量 | - | - | 0.013 | lbs |
    输出特性
    - 初始设置精度:±2.0%
    - 线性调节率:±0.2%-±0.8%
    - 负载调节率:±0.5%-±1.0%
    - 横向调节率(双输出):±5.0%
    其他关键指标
    - 冲击保护:过载保护可达150%,短路保护采用连续重试模式。
    - EMC性能:符合EN55022标准,无需额外滤波器。

    产品特点和优势


    1. 宽输入电压范围:支持2:1的输入电压范围,适应多种电源系统。
    2. 高效率:典型效率高达85%,有效降低能源消耗。
    3. 卓越的隔离性能:提供1500VDC的输入到输出隔离电压,确保安全运行。
    4. 紧凑设计:金属外壳封装,体积小巧,便于集成。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于控制单元中的供电系统。
    - 医疗设备:提供稳定的电源支持,保障设备正常运作。
    - 通信设备:作为备用电源解决方案的一部分。
    使用建议
    - 在高温环境下使用时,需考虑适当降额以延长使用寿命。
    - 建议在外接电容时选用CHEMI-CON KY系列,以提高抗干扰能力。

    兼容性和支持


    - JSE08系列兼容主流嵌入式主板和其他标准化接口。
    - XP Power提供三年质保服务,并可通过官网获取技术支持文档和技术咨询。

    常见问题与解决方案


    1. 问题:启动困难
    - 原因:输入电压低于阈值。
    - 解决办法:检查输入电压是否满足最低要求。
    2. 问题:输出不稳定
    - 原因:负载波动较大。
    - 解决办法:增加输出电容容量或使用稳压电路缓冲。

    总结和推荐


    综上所述,JSE08系列DC-DC转换器凭借其高效率、强隔离性和广泛的应用适配性,在众多行业中展现出显著的技术优势。特别是对于需要高可靠性且空间有限的应用场景,此产品无疑是理想的选择。因此,我们强烈推荐该产品给追求高性能和稳定性的用户群体。

JSE0812S15参数

参数
输出总功率 -
输入电压最大值 18V
转换效率 84%
散热方式 -
输出电压组数 1
最大容性负载 -
开关频率 -
输出方式 -
输出电压 15V
特性 SCP,UVLO
输出电流最大值 535mA
类型 -
输入电压最小值 9V~18V(DC)
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSE0812S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSE0812S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSE0812S15 JSE0812S15数据手册

JSE0812S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
