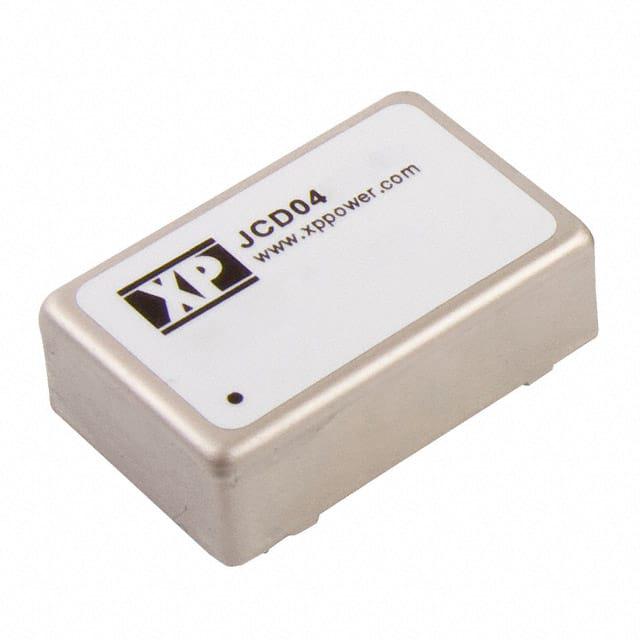

JCD0412S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP 78% 6W 800mA 5V 1 18V 9V DIP 通孔安装
供应商型号: JCD0412S05
供应商: TME
标准整包数: 1
XP POWER AC-DC模块 JCD0412S05

JCD0412S05概述

    JCD系列DC/DC转换器产品概述

    产品简介


    JCD系列DC/DC转换器是专为满足广泛电子系统需求而设计的高效电源模块。这些转换器具有多种输入电压范围(5V至48V)和输出电压配置(单输出或双输出),适用于各种工业控制、通信设备、医疗设备及测试测量仪器等场合。

    技术参数


    - 输入电压范围:5V (4.5-9VDC), 12V (9-18VDC), 24V (18-36VDC), 48V (36-72VDC)
    - 输出电压:3.3V, 5V, 12V, 15V,以及±3.3V, ±5V, ±9V, ±12V, ±15V, ±24V
    - 最大功率:4W, 5W, 6W
    - 效率:最高可达85%
    - 隔离电压:1600 VDC(可选3500 VDC)
    - 负载调节:±0.5%单输出,±1.5%对于JCD0412/24/48S3V3与D03型号
    - 温度系数:0.02%/°C
    - 启动延迟:20ms(5V输入),500ms(12/24/48V输入)
    - 瞬态响应:3%最大偏差,恢复至1%需250µs
    - 短路保护:无限期,自动恢复

    产品特点和优势


    JCD系列DC/DC转换器具备高可靠性和高效率,且能在极端环境下稳定工作。具体优势如下:
    - 高达1600VDC(可选3500VDC)的隔离电压,确保了电气安全。
    - 集成的过载保护和短路保护机制,提高了系统的可靠性。
    - 广泛的工作温度范围(-40°C到+100°C),使其适应恶劣环境。
    - 灵活的电压配置选择,能够适应不同的应用场景。
    - 优异的负载和线性调节性能,提供稳定可靠的电力供应。

    应用案例和使用建议


    JCD系列DC/DC转换器已经在多个领域得到广泛应用,例如工业自动化控制系统、电信设备、医疗设备及汽车电子等领域。使用建议如下:
    - 工业自动化控制系统:可以用于驱动伺服电机和其他自动化设备,保证稳定的电流输出。
    - 电信设备:用于提供稳定的电源,尤其适合需要高效率和宽输入电压范围的应用场景。
    - 医疗设备:通过高隔离电压确保医疗设备的安全运行。
    - 汽车电子:在车载电子设备中提供稳定可靠的电源支持。

    兼容性和支持


    JCD系列DC/DC转换器采用行业标准封装,易于集成到现有系统中。厂商提供3年的保修期,并有详尽的技术文档和应用笔记支持。对于用户在安装和调试过程中可能遇到的问题,技术支持团队随时待命。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定 | 确保输入电压符合规定的输入范围,必要时加装稳压电路。 |
    | 输出电压异常 | 检查负载是否正常,如负载过大导致电压下降,适当调整负载。 |
    | 瞬态响应不良 | 检查输入电容和输出滤波电容是否正常,根据规格要求替换电容。 |

    总结和推荐


    JCD系列DC/DC转换器凭借其卓越的性能、高可靠性和广泛的适用范围,是市场上非常值得信赖的产品。它能够适应严苛的工作条件,同时提供高效率和稳定可靠的电源输出,因此强烈推荐用于各种工业和商业应用。无论是新建项目还是升级现有系统,JCD系列DC/DC转换器都是理想的选择。

JCD0412S05参数

参数
输出电流最大值 800mA
输入电压最小值 9V
输出电压 5V
最大容性负载 -
类型 -
转换效率 78%
散热方式 -
输入电压最大值 18V
输出总功率 6W
输出电压组数 1
特性 OCP,OVP,SCP
开关频率 -
输出方式 -
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0412S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0412S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0412S05 JCD0412S05数据手册

JCD0412S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
