JCB0305D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 4.5 → 9 V 直流输入, ±5V 直流输出, 3W
供应商型号: 1618932
供应商: 海外现货
标准整包数: 10

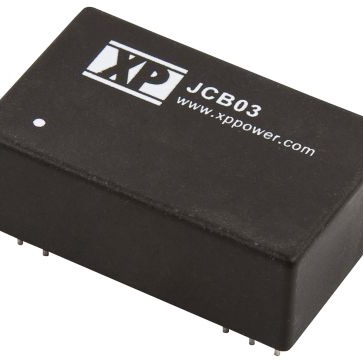

XP POWER AC-DC模块 JCB0305D05

JCB0305D05概述

    JCB系列DC/DC转换器技术手册解析

    产品简介


    JCB系列DC/DC转换器是一种高效能的电源模块,主要用于将直流输入电压转换为所需的直流输出电压。该系列产品提供单路和双路输出版本,适用于各种工业、通信及消费电子产品中。它们广泛应用于电信设备、工业自动化控制系统、医疗设备等领域,能够满足不同应用场合的需求。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 5V (4.5-9V), 12V (9-18V), 24V (18-36V), 48V (36-72V) |
    | 输入电流 | 见表 |
    | 输出电压 | 见表 |
    | 最小负载 | 见表 |
    | 初始设置精度 | ±1% |
    | 线性调节率 | ±0.5% |
    | 负载调节率 | ±0.5% |
    | 跨调节率 | ±5%(双输出模型) |
    | 瞬态响应 | <3%偏差,恢复至1%以内需2ms |
    | 纹波与噪声 | 60mVpk-pk最大值,带宽20MHz |
    | 过流保护 | 无 |
    | 最大电容负载 | 见表 |
    | 工作温度范围 | -40°C至+100°C,85°C以上降额运行 |
    | 存储温度范围 | -40°C至+125°C |
    | 湿度 | 高达95%,非凝结 |
    | EMC标准 | 符合EN55022 Class A,EN61000-4-2,EN61000-4-4,EN61000-4-5,EN61000-4-6,EN61000-4-8 |

    产品特点和优势


    1. 高效率:最高可达82%,显著降低功耗。
    2. 宽输入电压范围:2:1输入范围,适应多种电源环境。
    3. 高隔离电压:标准型号1500VDC隔离,可选3000VDC隔离。
    4. 紧凑设计:体积小巧,功率密度高达7.5W/in³。
    5. 长期可靠性:3年保修,MTBF>2MHrs。
    6. 高抗干扰能力:符合多项EMC标准,确保稳定运行。

    应用案例和使用建议


    JCB系列DC/DC转换器适用于多种应用场景,如工业自动化、通信设备、医疗设备等。例如,在工业自动化控制系统中,它能够为传感器、执行器等提供稳定的电源供应。在使用过程中,建议根据具体需求选择合适的输入电压和输出电压组合,并确保负载不超过规定值以保证最佳性能。此外,为满足EMC标准,应在输入端添加一个220μF/100V的电容器。

    兼容性和支持


    JCB系列DC/DC转换器具有良好的兼容性,可与其他标准电子元器件配合使用。厂商提供了详细的技术文档和支持服务,包括安装指南、应用笔记等,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:产品过热
    - 解决方案:检查散热条件,确保自然对流冷却;如果需要,可以考虑增加外部散热片或风扇。

    2. 问题:输出电压不稳定
    - 解决方案:确认负载是否符合最小负载要求;检查输入电压是否在规定范围内;调整负载,确保负载变化不超过规定值。
    3. 问题:纹波和噪声过大
    - 解决方案:检查输入滤波器是否正确安装;确保输出电容容量足够大。

    总结和推荐


    JCB系列DC/DC转换器凭借其高效、高可靠性和广泛的应用范围,成为众多行业用户的理想选择。其高效率、宽输入电压范围、高隔离电压等特点使其在市场上具有较强的竞争力。对于需要高性能、高稳定性的电源转换解决方案的应用场合,强烈推荐使用JCB系列DC/DC转换器。

JCB0305D05参数

参数
输入电压最大值 9V
最大容性负载 -
输出电压组数 2
特性 OCP,OVP,SCP,UVLO
输入电压最小值 5V(DC)
输出电压 5V
开关频率 -
转换效率 69%
输出总功率 -
输出电流最大值 300mA,300mA
类型 -
散热方式 -
输出方式 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

JCB0305D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCB0305D05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCB0305D05 JCB0305D05数据手册

JCB0305D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
