GP25

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, GP Series系列, 0 → 12 V 直流输入, 2.5kV输出, 1W
供应商型号: 1470-4020-ND
供应商: Digi-Key
标准整包数: 1

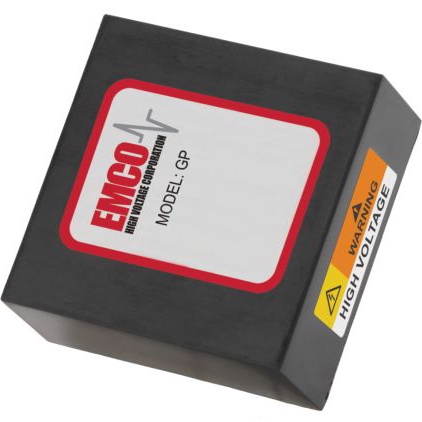

XP POWER DC-DC模块 GP25

GP25概述


    产品简介


    GP系列是一款小型隔离式直流到高压直流转换器,提供100V至6kV的输出电压,适用于正极或负极应用。该系列通过紧凑的PCB安装封装,使其成为便携式电池供电设备的理想选择。这些转换器在低功率消耗方面表现出色,特别适合各种高压应用场景,如离子泵、真空计、光电倍增管、光谱仪、静电夹具等。

    技术参数


    - 输入电压范围: 0V 至 12V
    - 启动电压: <0.7V
    - 隔离电压: ±3.5kV
    - 输入电容: 120μF
    - 响应时间: <20ms
    - 输出电压容差: ±3%(满载,100% 输出电压)
    - 调节范围: 负载范围内 <10%
    - 频率: 60kHz 至 400kHz
    - 工作温度: -20°C 至 +70°C(外壳)
    - 存储温度: -20°C 至 +105°C

    产品特点和优势


    GP系列具有以下特点和优势:
    - 比例输入/输出: 输入电压与输出电压成比例,线性输出范围从0.7V起始。
    - 紧凑型PCB安装: 易于集成,节省空间。
    - 低功耗: 非常适合便携式电池供电应用。
    - 低纹波和低EMI/RFI: 采用低噪声准正弦波振荡器和屏蔽变压器,确保干净可靠的DC到HV DC转换。
    - 短路保护: 具有输入/输出隔离,保护电路免受意外损害。
    - 高可靠性: MTBF(平均无故障时间)超过231万小时。
    - 认证合规: UL认证封装,符合94V-0阻燃标准;符合RoHS标准。

    应用案例和使用建议


    应用案例
    1. 离子泵: 用于产生和维持高压电场,促进粒子传输。
    2. 真空计: 测量气体压力,需要稳定而精确的高压源。
    3. 光电倍增管: 在弱光检测系统中,高压电源能够提高光电倍增效果。
    4. 光谱仪: 在分析材料结构时,需要稳定的高压电源来驱动仪器。
    5. 静电夹具: 用于固定和控制物体,需要稳定的高压电场。
    使用建议
    - 散热管理: 确保在最高功率输出下能够有效散热,以保持安全的工作温度。
    - 负载调整: 对于输出电压为3kV或以上的型号,在金属外壳和高压输出之间要采取特别的绝缘措施,可采用单面布局、封装或涂层。
    - 外部放电: 对于模型GP40、GP50和GP60,由于没有内置泄放电阻,应考虑外部设置来释放输出电容器上的电荷。

    兼容性和支持


    GP系列与其他电子元件和设备具有良好的兼容性。对于需要额外EMI/RFI屏蔽和坚固安装的场合,可以选择添加“AB”后缀,如GP10AB。此外,XP EMCO公司提供完善的售后服务和技术支持,帮助用户解决问题并确保设备的长期运行。

    常见问题与解决方案


    1. 如何处理负载过轻或无负载的情况?
    - 减少输入电压,避免超过最大额定输出电压。
    2. 如何确保适当的散热?
    - 实施有效的热管理措施,如合理布局电路板,使用散热片或风扇。
    3. 输出电容器如何安全放电?
    - 如果模型没有内置泄放电阻,则需要在外部分别设置相应的电路来放电。

    总结和推荐


    GP系列凭借其优异的可靠性、紧凑的设计和广泛的适用性,是一款出色的直流到高压直流转换器。它在便携式设备和高要求应用场景中表现尤为出色。建议在需要稳定高压电源的应用中选用GP系列,尤其是对于需要精确和高效高压输出的场合。总体而言,GP系列是值得信赖的选择,可以满足绝大多数高压应用的需求。

GP25参数

参数
开关频率 -
输出方式 -
输入电压最小值 12V(DC)
转换效率 -
输出总功率 -
输入电压最大值 12V
散热方式 -
最大容性负载 -
输出电压组数 1
类型 -
输出电压 2.5KV
输出电流最大值 400μA
特性 Proportional Output
长*宽*高 38.1mm(长度)*38.1mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

GP25厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

GP25数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER GP25 GP25数据手册

GP25封装设计

查看详情并下载
Symbol
Footprint
3D Model
