IMA0115S05

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IMA01系列, 13.5 → 16.5 V 直流输入, 5V 直流输出, 1W
供应商型号: 2708262
供应商: 海外现货
标准整包数: 1

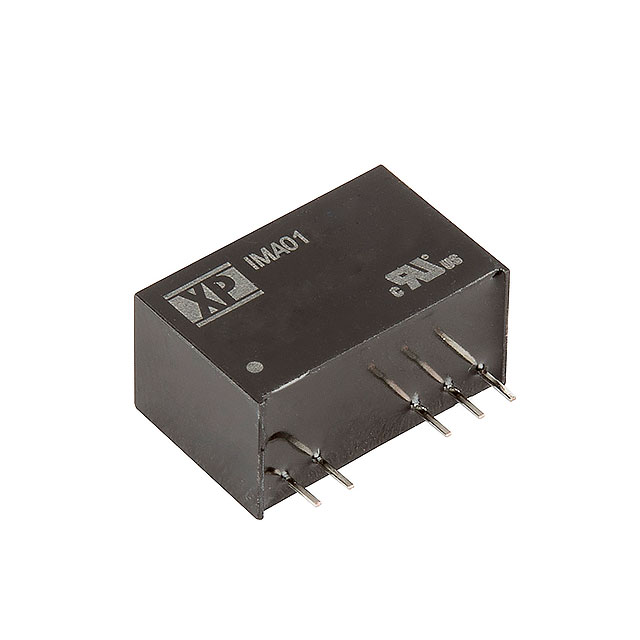

XP POWER DC-DC模块 IMA0115S05

IMA0115S05概述

    IMA01 Series DC-DC Converter

    1. 产品简介


    IMA01系列DC-DC转换器是专为医疗设备及其他需要高可靠性电源解决方案的应用而设计的。本系列提供单输出和双输出两种型号,均采用SIP7封装,具有广泛的输入电压范围(4.5-26.4V),适用于多种应用场景。其典型应用包括便携式医疗设备、工业自动化控制系统、通信设备以及各类消费电子产品。

    2. 技术参数


    - 输入电压范围:4.5-26.4V
    - 输出电压范围:3.3-30V
    - 效率:最高可达80%
    - 隔离等级:4000VAC,满足1xMOPP标准
    - 患者泄漏电流:2µA
    - 最大电容负载:1000µF
    - 纹波和噪声:150mV峰峰值
    - 短路保护:连续保护
    - 工作温度范围:-40°C到+75°C
    - 存储温度范围:-40°C到+125°C
    - 外形尺寸:0.77 x 0.36 x 0.44英寸(19.5 x 9.2 x 11.1毫米)
    - 重量:约0.008磅(3.6克)

    3. 产品特点和优势


    IMA01系列DC-DC转换器具有以下显著特点和优势:
    - 单输出和双输出:可灵活适应不同的应用需求。
    - 宽输入电压范围:涵盖多个常用电源电压,适应性强。
    - 高效率和低纹波:确保系统稳定运行,延长使用寿命。
    - 隔离等级高:符合医疗设备的安全标准,降低风险。
    - 环境适应能力强:能在极端环境下可靠工作,保证系统的长期稳定性。
    - 高可靠性:MTBF达到2.5百万小时,适合长寿命应用场景。

    4. 应用案例和使用建议


    IMA01系列DC-DC转换器广泛应用于医疗设备、工业控制和通信设备等领域。例如,在便携式医疗设备中,该转换器能够将电池提供的电压转换成所需的稳定输出电压,确保设备的正常运行。对于工业自动化控制系统,该转换器的高效率和低纹波特性能够有效减少能量损耗和干扰,提高系统精度和稳定性。
    使用建议:
    - 在应用时应注意保持适当的散热措施,以避免因过热导致的性能下降。
    - 选择合适的输入滤波器组件,如C1、C2、C3和L,以满足EMI要求并降低辐射噪声。
    - 针对不同应用场景选择合适的型号,确保输出电压和电流符合实际需求。

    5. 兼容性和支持


    IMA01系列DC-DC转换器与其他主流电子元件和设备具有良好的兼容性,方便集成到现有的系统中。厂商提供三年质保服务,确保客户在购买后能够得到充分的技术支持和售后保障。此外,还提供了详尽的安装和调试指南,帮助用户快速上手并优化使用体验。

    6. 常见问题与解决方案


    - 问题一:转换器出现异常噪音
    - 解决方案:检查输入滤波器组件是否正确安装,特别是C1、C2、C3和L,确保它们尽可能靠近模块。
    - 问题二:输出电压不稳定
    - 解决方案:确认输入电压是否在规定的范围内,同时检查负载情况是否超过最大额定值。
    - 问题三:设备无法启动
    - 解决方案:检查电源输入是否正确连接,确认电源开关是否开启。

    7. 总结和推荐


    IMA01系列DC-DC转换器凭借其卓越的性能、高可靠性和广泛的适用范围,在众多应用场景中表现出色。其出色的隔离性能和低患者泄漏电流使其特别适用于医疗设备,同时其高效的功率转换能力和广泛的输入电压范围也使其成为工业和消费电子领域的理想选择。强烈推荐使用IMA01系列DC-DC转换器,以确保您的系统拥有稳定可靠的电源供应。

IMA0115S05参数

参数
散热方式 -
特性 SCP
输出方式 -
输出电流最大值 200mA
输出电压组数 1
转换效率 72%
开关频率 -
输入电压最小值 15V(DC)
输出电压 5V
类型 -
输入电压最大值 16.5V
最大容性负载 -
输出总功率 -
长*宽*高 19.5mm(长度)*9.2mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

IMA0115S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IMA0115S05数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IMA0115S05 IMA0115S05数据手册

IMA0115S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
