JCM2024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM系列, 18 → 36 V 直流输入, 5V 直流输出, 20W
供应商型号: ET-1861044
供应商: 海外现货
标准整包数: 1

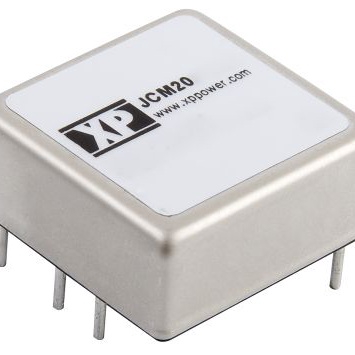

XP POWER AC-DC模块 JCM2024S05

JCM2024S05概述


    产品简介


    JCM系列是一款高功率密度的直流到直流转换器,适用于多种工业和通信应用。该系列产品具备单输出和双输出两种型号,支持多种输入电压范围(12V、24V和48V),输出电压范围广泛,能够满足不同应用场景的需求。产品以其高效率(最高可达89%)和宽广的工作温度范围(-40°C至+105°C)著称,通过UL认证,具有强大的电磁兼容性和鲁棒性,使其在各种苛刻环境下仍能稳定运行。

    技术参数


    输入规格
    - 输入电压范围:12V(9-18 VDC)、24V(18-36 VDC)、48V(36-75 VDC)
    - 输入电流:根据不同的输入电压和输出型号,最大值为4.5A(JCM20型号)
    - 输入滤波器:Pi网络
    - 输入纹波电流:通过12 µH电感和47 µF电容测量,范围为5 Hz到20 MHz
    - 输入浪涌电流:根据不同输入电压,浪涌电流范围分别为36VDC、50VDC和100VDC,持续时间100ms
    输出规格
    - 输出电压:见技术手册详细列表
    - 输出调节:单输出最大±10%,双输出最大±5%
    - 最小负载:无最小负载要求
    - 初始设定精度:±1%最大
    - 启动延迟:20ms典型
    - 线路调节:单输出模型±0.2%最大,双输出模型±0.5%最大
    - 负载调节:单输出模型±0.5%最大,双输出模型±1.0%最大
    - 跨输出调节:双输出模型±5%
    - 瞬态响应:负载变化25%时,最大偏差<3%,恢复至1%内需250µs
    - 纹波和噪声:100mV峰值到峰值(20MHz带宽)
    - 过压保护:不同电压型号有不同的过压保护阈值
    - 过载保护:150%全负载典型
    - 短路保护:复位和重启,自动恢复
    - 最大容性负载:具体数值见技术手册表格
    - 温度系数:±0.02/°C最大
    其他规格
    - 效率:见技术手册详细列表
    - 隔离:输入到输出、输入到外壳、输出到外壳均为1600 VDC
    - 隔离电容:JCM15最大1200pF,JCM20最大1000pF
    - 开关频率:JCM15典型值375kHz,JCM20典型值330kHz
    - 功率密度:JCM15 38.4W/in³,JCM20 51.3W/in³
    - MTBF:大于560k小时(符合MIL-STD-217F标准)
    环境条件
    - 工作温度:-40°C至+105°C(随温度升高负载能力下降)
    - 存储温度:-40°C至+125°C
    - 湿度:高达90%,非凝结状态
    - 冷却:自然对流

    产品特点和优势


    JCM系列的最大特点是其高功率密度和宽输入电压范围,使得它能够在多种环境中高效运作。其独特的高效率设计确保了能量损耗极低,提升了系统的整体可靠性。此外,过压保护、过载保护及短路保护功能也为其在各种苛刻条件下的可靠运行提供了保障。这些特点使得JCM系列成为电源管理和电信基础设施的理想选择。

    应用案例和使用建议


    应用案例
    - 工业自动化控制:JCM系列可以用于自动化控制系统中的电源管理,提供稳定可靠的直流电源。
    - 通信设备:适合作为通信基站、服务器和其他通信设备的电源供应。
    - 医疗设备:因其高效率和鲁棒性,也适用于医疗设备的电源系统。
    使用建议
    - 在选择合适的输出电压时,应考虑具体应用的负载需求和预期工作条件。
    - 使用过程中应监控温度和负载变化,以确保系统稳定运行。
    - 定期检查电容器和散热系统,确保长期稳定性能。

    兼容性和支持


    JCM系列支持广泛的输入电压范围和输出配置,兼容性良好。厂商提供详尽的技术支持文档和售后保修服务,包括长达三年的质量保证。对于特定的应用场景,厂商还可提供定制化解决方案。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    解决方案:检查输入电压是否在允许范围内,调整外部负载以保持稳定。
    2. 问题:系统启动延迟过长
    解决方案:确认输入电源是否正常,检查是否存在外部干扰。
    3. 问题:输出电压超出预设范围
    解决方案:检查并调整外部调节电阻,确保正确设置输出电压。

    总结和推荐


    JCM系列作为一款高功率密度的直流到直流转换器,具备出色的性能参数和稳定性。其广泛的应用范围和灵活的配置选项使其成为多个领域的理想选择。特别是其卓越的效率、强电磁兼容性以及全面的保护功能,使其在市场上具备显著的竞争优势。综上所述,强烈推荐JCM系列产品在需要高效稳定电源的场合中使用。

JCM2024S05参数

参数
特性 Remote On/Off,OCP,OVP,SCP
输出电压组数 1
转换效率 89%
输出电压 5V
输入电压最小值 18V
类型 -
输出电流最大值 4A
输出总功率 20W
最大容性负载 -
输出方式 -
开关频率 -
输入电压最大值 36V
散热方式 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM2024S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM2024S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM2024S05 JCM2024S05数据手册

JCM2024S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 49.9419 ¥ 422.0095
5+ $ 47.5764 ¥ 402.0207
10+ $ 46.1041 ¥ 389.5797
25+ $ 46.0449 ¥ 389.0792
库存: 13
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 422
直接购买
加入购物车
