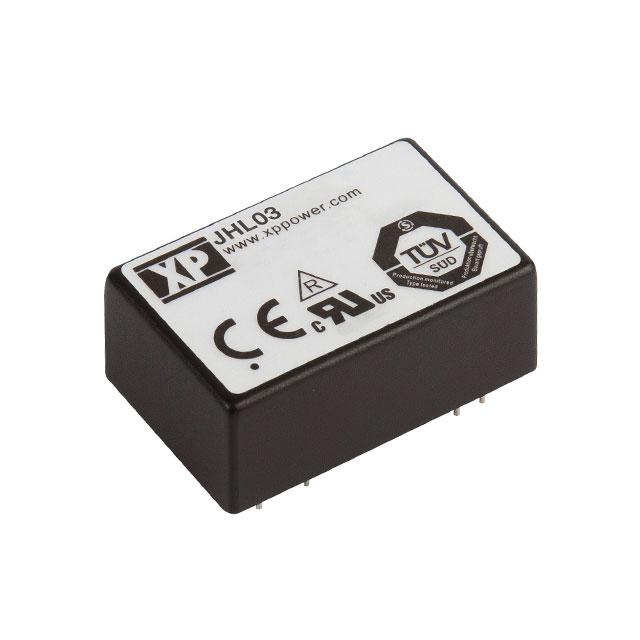

JHL0324S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHL03系列, 20 → 30 V 直流输入, 5V 直流输出, 3W
供应商型号: DV-30241702
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JHL0324S05

JHL0324S05概述

    JHL03 Series DC-DC Converter:全面解析

    产品简介


    JHL03 系列 DC-DC 转换器是XP Power公司生产的一种高效能直流电源转换器。适用于医疗设备、通信系统和工业自动化设备等领域的应用。这款转换器提供多种输入电压和输出电压组合,具备高效率、宽工作温度范围及出色的抗干扰能力,为设计者提供了稳定可靠的电源解决方案。

    技术参数


    - 输入电压:10-17VDC(12V额定值)或20-30VDC(24V额定值)
    - 输出电压:5.0V、12.0V、15.0V或±12.0V、±15.0V
    - 最大输出电流:600mA(单路输出)或±125mA(双路输出)
    - 效率:最高可达82%
    - 最大输入电流:56mA(空载)至325mA(满载)
    - 绝缘强度:4000 VAC
    - 工作环境温度:-20°C至+80°C
    - 储存温度:-40°C至+100°C
    - 震动和冲击测试:符合EN60068-2-27、EN60068-2-47和EN60068-2-60标准

    产品特点和优势


    - 高可靠性:通过IEC60601-1、ANSI/AMMI ES60601-1和CSA C22.2 No.60601-1等国际安全标准认证。
    - 强化绝缘:提供4000 VAC的绝缘强度,达到2 MOPP标准,确保患者和操作人员的安全。
    - 低泄漏电流:患者泄漏电流仅2 μA,远低于国际标准要求。
    - 紧凑型设计:采用DIP24封装,尺寸仅为1.25 x 0.80 x 0.40英寸(31.75 x 20.32 x 10.20毫米),方便集成到各类设备中。

    应用案例和使用建议


    JHL03系列DC-DC转换器广泛应用于医疗器械、电信基础设施和工业控制设备中。例如,在医疗成像设备中,JHL03可以作为稳压电源,确保设备在各种环境下均能正常工作。为了获得最佳性能,建议在设计时考虑散热方案,尤其是在高温环境中使用。同时,根据手册中的建议,合理配置外部电阻以实现输出电压的精确调节。

    兼容性和支持


    - 兼容性:该转换器具有良好的通用性,可以与多种电路板和其他电子元件无缝对接。
    - 技术支持:XP Power公司为JHL03系列提供了详尽的技术文档和支持服务,包括产品手册、应用指南和常见问题解答。

    常见问题与解决方案


    - 问题1:输出电压不稳定。解决办法:检查负载变化是否在规定范围内,确保所有连接良好且无短路。
    - 问题2:温度过高。解决办法:改善散热条件,如增加散热片或改进通风系统。
    - 问题3:无法启动。解决办法:确认输入电压在规定范围内,并检查所有接线是否正确。

    总结和推荐


    综上所述,JHL03系列DC-DC转换器凭借其高效能、高可靠性及安全性,在医疗、工业等领域具有显著优势。它不仅满足了高标准的安全要求,还具备出色的电气性能和宽泛的工作温度范围,适合需要高精度和高稳定性的应用场景。对于设计者来说,这是一款值得信赖的选择。

JHL0324S05参数

参数
转换效率 74%
输出方式 -
散热方式 -
最大容性负载 -
输出电压 5V
输出电流最大值 600mA
类型 -
开关频率 -
输出总功率 -
输出电压组数 1
输入电压最大值 30V
输入电压最小值 24V(DC)
特性 OCP,OVP,SCP,UVLO
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHL0324S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHL0324S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHL0324S05 JHL0324S05数据手册

JHL0324S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 56.1616 ¥ 479.0588
5+ $ 54.5358 ¥ 465.1902
10+ $ 52.9351 ¥ 451.5366
25+ $ 50.2884 ¥ 428.9597
50+ $ 47.7676 ¥ 407.458
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 479.05
