首页  >  产品百科  >  JSM1012S3V3

JSM1012S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSM10系列, 9 → 18 V 直流输入, 3.3V 直流输出, 10W
供应商型号: 1470-3485-ND
供应商: Digi-Key
标准整包数: 1

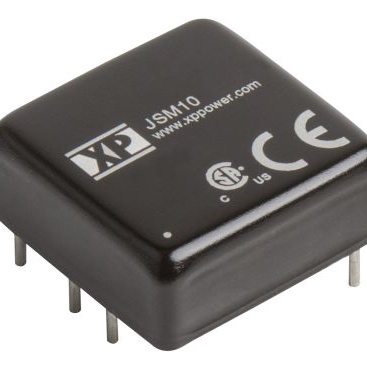

XP POWER AC-DC模块 JSM1012S3V3

JSM1012S3V3概述

    JSM10 Series DC-DC Converter 技术手册

    产品简介


    JSM10 系列 DC-DC 转换器是一种高性能电源模块,提供单输出和双输出版本。该系列产品具有广泛的输入电压范围(9-75VDC)和多种输出电压选项(3.3V至±15V)。主要应用于工业控制、通信设备、医疗设备和各种需要高效电源转换的应用场景。

    技术参数


    - 输入电压范围: 9-75 VDC(单个型号有不同输入电压范围)
    - 输出电压: 3.3V至±15V(具体型号见“Model & Ratings”表格)
    - 输出电流: 最大输出电流为2.5A(具体型号见“Model & Ratings”表格)
    - 效率: 高达89%(具体型号见“Model & Ratings”表格)
    - 隔离度: 输入到输出隔离度1500 VDC
    - 封装尺寸: 1.00 x 1.00 x 0.40英寸(25.4 x 25.4 x 10.16毫米)
    - 工作温度范围: -40°C至+100°C
    - 认证: 符合ITE安全标准

    产品特点和优势


    JSM10系列DC-DC转换器具有以下显著特点:
    - 宽输入电压范围: 2:1的输入范围,满足多种应用需求。
    - 高效率: 效率高达89%,适用于节能要求较高的场合。
    - 隔离性能: 1500 VDC的输入到输出隔离度,确保安全稳定运行。
    - 高可靠性: 三年质保期,保证长期可靠运行。
    - 环境适应性强: 工作温度范围广,可在极端环境中正常工作。

    应用案例和使用建议


    JSM10系列DC-DC转换器适用于多种应用场景,例如:
    - 工业控制: 用于PLC、传感器等设备的供电。
    - 通信设备: 为路由器、交换机等网络设备提供稳定电源。
    - 医疗设备: 满足医疗器械对电源的高精度和稳定性要求。
    使用建议:
    - 在使用过程中,确保安装适当的散热装置(如选配的散热片)以提高效率和延长使用寿命。
    - 使用推荐的外部电容器(如CHEMI-CON KY 330µF/100V),以改善瞬态响应和降低纹波噪声。

    兼容性和支持


    JSM10系列DC-DC转换器与其他电子元器件兼容良好。厂商提供全面的技术支持和售后服务,包括三年质保和详细的使用手册。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在正常范围内,检查负载是否过重。
    - 问题: 过载保护触发频繁。
    - 解决方案: 确认负载电流是否超过额定值,必要时添加外部保护电路。
    - 问题: 温度过高。
    - 解决方案: 安装散热装置,确保良好的通风条件。

    总结和推荐


    JSM10系列DC-DC转换器是一款高度可靠的电源解决方案,具有广泛的应用范围和优异的性能表现。其宽泛的输入电压范围、高效率和卓越的隔离性能使其成为众多应用场景的理想选择。强烈推荐在需要高可靠性和高效率电源转换的场合使用。
    以上是对JSM10系列DC-DC转换器的详细介绍。希望这些信息能帮助您更好地了解和使用这一产品。

JSM1012S3V3参数

参数
转换效率 82%
输入电压最小值 9V~18V(DC)
输出电压 3.3V
最大容性负载 -
特性 SCP,UVLO
开关频率 -
输出总功率 -
类型 -
散热方式 -
输出电流最大值 2.5A
输出电压组数 1
输入电压最大值 18V
输出方式 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSM1012S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSM1012S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSM1012S3V3 JSM1012S3V3数据手册

JSM1012S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.3112 ¥ 278.7731
5+ $ 32.3128 ¥ 270.4177
25+ $ 29.9832 ¥ 250.9219
100+ $ 27.9865 ¥ 234.2121
库存: 35
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 278.77
