JCM3012S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM30系列, 9 → 18 V 直流输入, 12V 直流输出, 30W
供应商型号: 2671532
供应商: 海外现货
标准整包数: 1

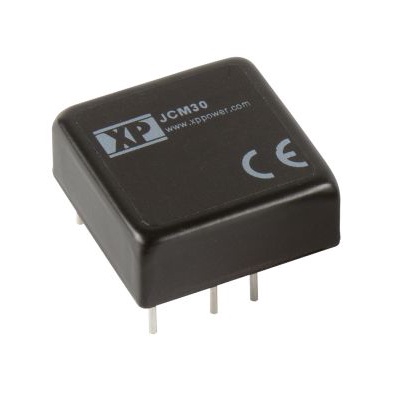

XP POWER AC-DC模块 JCM3012S12

JCM3012S12概述

    JCM30 Series DC-DC Converter



    产品简介



    JCM30系列是XP Power公司推出的一款高效直流到直流转换器。它提供了单输出和双输出两种型号,具有宽泛的输入电压范围(2:1),并以小巧的尺寸(1" x 1")满足现代电子设备对紧凑性和高性能的需求。此转换器广泛应用于工业自动化、医疗设备、通信系统和数据中心等领域。


    技术参数



    - 输入电压范围:9-18 VDC(12 V标称)、18-36 VDC(24 V标称)、36-75 VDC(48 V标称)
    - 输出电压:3.3 V, 5.0 V, 12.0 V, 15.0 V
    - 最大输出电流:7.0 A(3.3 V/5.0 V),6.0 A(5.0 V),2.5 A(12.0 V/15.0 V)
    - 效率:最高可达92%
    - 隔离电压:输入到输出隔离1600 VDC
    - 工作温度范围:-40°C至+100°C
    - 功率密度:73 W/in³
    - 保护机制:过载保护150%,短路保护连续自恢复


    产品特点和优势



    JCM30系列DC-DC转换器具备诸多独特的功能和优势。它的宽泛输入电压范围使其适用于多种不同的电源环境,而高效率(最高可达92%)则确保了能量的有效利用。此外,其优秀的隔离能力(1600 VDC)增强了系统的安全性和稳定性。小巧的尺寸(1" x 1")和高功率密度(73 W/in³)也使得该转换器非常适合空间受限的应用场合。


    应用案例和使用建议



    JCM30系列在多个领域得到了广泛应用。例如,在医疗设备中,其高精度和稳定性可确保系统正常运行;在工业自动化领域,宽泛的工作温度范围使其能够在严苛环境下稳定工作。使用时,建议根据具体应用需求选择合适的输入电压和输出电压配置,并确保电容负载不超过手册规定的最大值。对于需要更高散热效果的应用场合,可选配带散热片的型号(后缀‘-HK’)以提升整体可靠性。


    兼容性和支持



    JCM30系列设计有通用的引脚布局,便于与其他标准电子元件和设备进行连接。XP Power公司为用户提供三年质保期,并提供详尽的技术支持文档和应用程序笔记,帮助用户快速解决问题和优化设计方案。


    常见问题与解决方案



    - 问题1:输出电压不稳定
    - 解决方案:检查输入电压是否在允许范围内,确保负载不超出额定值,并检查外部滤波电容是否正确安装。

    - 问题2:无法实现远程开关控制
    - 解决方案:确认遥控开关(pin 3)的接线是否正确,电压范围应在3.0至12 VDC之间。

    - 问题3:转换器过热
    - 解决方案:增加散热措施,如安装散热片或改进通风条件。


    总结和推荐



    JCM30系列DC-DC转换器以其广泛的适用性、高效率和强大的功能,成为电子设备设计师的理想选择。无论是用于工业自动化、医疗设备还是其他应用场景,它都能提供可靠的电源解决方案。因此,强烈推荐使用该产品,并结合适当的应用建议和预防措施,以最大化其性能和使用寿命。

JCM3012S12参数

参数
类型 -
输出电压组数 1
输入电压最大值 18V
特性 Remote On/Off,OVP,SCP
输入电压最小值 9V~18V(DC)
输出电压 12V
输出电流最大值 2.5A
最大容性负载 -
散热方式 -
开关频率 -
输出方式 -
输出总功率 -
转换效率 89%
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM3012S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM3012S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM3012S12 JCM3012S12数据手册

JCM3012S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
