IHL0224S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IHL02系列, 21.6 → 26.4 V 直流输入, 12V 直流输出, 2W
供应商型号: 2675510
供应商: element14
标准整包数: 1

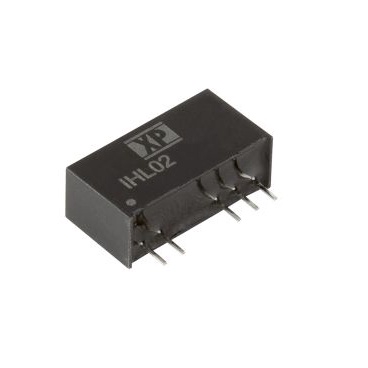

XP POWER DC-DC模块 IHL0224S12

IHL0224S12概述

    IHL02 Series DC-DC Converter 技术手册

    1. 产品简介


    IHL02系列是XP Power公司生产的一种低功耗、高隔离度、高工作电压的DC-DC转换器。该系列转换器广泛应用于需要高隔离度的应用场景,如IGBT和MOSFET驱动器。这些产品具有高度的电气特性,包括高效率、低输出噪声、强抗扰动能力以及广泛的输入和输出电压范围。

    2. 技术参数


    IHL02系列的技术参数包括:
    - 输入电压范围:4.5-5.5 VDC、10.8-13.2 VDC、13.5-16.5 VDC、21.6-26.4 VDC
    - 输出电压:3.3 V至30 VDC(具体取决于型号)
    - 初始设定精度:±5%
    - 线性调节:±1.2%/1% 输入电压变化
    - 负载调节:12%/10%(不同型号有所不同)
    - 交叉调节:±5%(双输出模型)
    - 纹波与噪声:150 mVpk-pk(20 MHz带宽)
    - 短路保护:连续、自动恢复
    - 温度系数:0.03%/°C
    - 绝缘:5200 VDC(功能性),绝缘电阻为1 GΩ,隔离电容为7 pF
    - 切换频率:50-100 kHz
    - 功率密度:23.7 W/in³
    - MTBF:3.3 MHrs(按照MIL-HDBK-217F标准计算)
    - 重量:约0.006磅(2.7克)

    3. 产品特点和优势


    IHL02系列DC-DC转换器的主要特点是高隔离度(5.2 kVDC)、高工作电压、双输出和Bipolar输出功能。此外,该系列产品还具有出色的共模瞬态抗扰性(CMTI)和广泛的工作温度范围(-40°C 至 +95°C)。这些特点使其成为在工业控制、通信设备和其他严苛环境中使用的理想选择。此外,IHL02系列具备高可靠性(MTBF 3.3 MHrs)和3年的保修期,进一步提高了其市场竞争力。

    4. 应用案例和使用建议


    根据手册中的信息,IHL02系列可以用于多种应用场合,例如电机驱动器、电源供应系统、仪器仪表和电信设备。一个典型的应用是在电机驱动器中作为电源转换器。为了确保最佳性能,建议将输入滤波组件(如C1、C2、C3和L)尽可能靠近模块安装,并尽量减少所有引线长度以降低辐射噪声。

    5. 兼容性和支持


    IHL02系列DC-DC转换器支持多种输入和输出电压组合,这使得它们可以轻松集成到不同的系统中。制造商提供详细的应用笔记和技术支持,帮助用户优化设计和提高系统稳定性。对于常见的问题和故障,手册中提供了详细的解决方案。

    6. 常见问题与解决方案


    一些常见的问题及解决方案如下:
    - 问题:输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,确保输入滤波电容正确安装。

    - 问题:输出电流不足
    - 解决方案:检查负载是否超过额定值,确认输入电压稳定并调整相关电路参数。
    - 问题:温度过高
    - 解决方案:适当降低环境温度或采用外部散热装置,确保通风良好。

    7. 总结和推荐


    综上所述,IHL02系列DC-DC转换器凭借其高隔离度、高效率和广泛的工作温度范围,在多个行业中表现出色。特别是对于需要高可靠性和严苛工作条件的应用场景,IHL02系列是一个值得信赖的选择。强烈推荐该产品用于电机驱动器、通信设备和工业控制系统中。

IHL0224S12参数

参数
输出电压组数 1
类型 -
最大容性负载 -
散热方式 -
输出总功率 -
输出电流最大值 167mA
开关频率 -
输入电压最小值 24V(DC)
输出电压 12V
输入电压最大值 26.4V
特性 SCP
转换效率 81%
输出方式 -
长*宽*高 19.5mm(长度)*7.2mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IHL0224S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IHL0224S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IHL0224S12 IHL0224S12数据手册

IHL0224S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
