ITB2415S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITB系列, 21.6 → 26.4 V 直流输入, 15V 直流输出, 1W
供应商型号: ET-2475863
供应商: 海外现货
标准整包数: 1

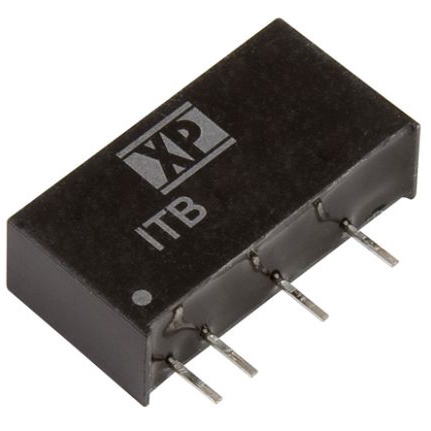

XP POWER DC-DC模块 ITB2415S

ITB2415S概述

    ITB Series DC-DC Converter 技术手册

    1. 产品简介


    ITB系列DC-DC转换器是一款高性能的单输出电源转换设备,采用SIP封装,适用于广泛的工业应用。该转换器能在宽泛的输入电压范围内(4.5V至26.4V)工作,并提供稳定的5V、12V和15V输出电压,广泛应用于通信设备、工业自动化系统、医疗设备以及其他需要高可靠性和低噪声电源的应用场合。

    2. 技术参数


    - 输入电压范围: 4.5V至26.4V(5V、12V、24V)
    - 输出电压: 5V、12V、15V
    - 输出电流: 53mA至253mA
    - 效率: 最高达81%
    - 隔离电压: 1500VDC
    - 工作温度范围: -40°C至+105°C
    - 重量: 约2.4克
    - 尺寸: 19.5 x 6.0 x 10.0毫米
    - 纹波与噪声: 60mV pk-pk
    - 短路保护: 持续工作,自动恢复
    - 最大容性负载: 视具体型号而定

    3. 产品特点和优势


    - 宽泛的工作电压范围: 4.5V至26.4V,适应多种输入电源需求。
    - 高可靠性: -40°C至+105°C的操作温度范围,能够在极端环境下稳定运行。
    - 高效率: 最高达81%,有效降低能耗。
    - 高隔离度: 1500VDC隔离电压,确保电气安全。
    - 低纹波与噪声: 60mV pk-pk,适用于对噪声敏感的应用场合。
    - 长期保修: 提供3年质保,显示了制造商对产品质量的信心。

    4. 应用案例和使用建议


    - 通信设备: 在蜂窝基站或路由器中使用时,建议添加适当的输入电容器以确保系统的稳定性。
    - 工业自动化: 在工业控制设备中使用时,确保电源输入连接牢固,避免因震动导致的接触不良。
    - 医疗设备: 由于其高可靠性,适合用于需要长时间连续运行的医疗设备。
    使用建议:
    - 始终检查输入电压和负载电流是否在规定的范围内。
    - 定期检查散热情况,确保良好散热以延长使用寿命。
    - 根据具体应用需求选择合适的型号,注意最大容性负载限制。

    5. 兼容性和支持


    - 兼容性: 与其他标准SIP封装的电子元件兼容,便于集成到现有电路中。
    - 技术支持: 制造商提供全面的技术支持,包括安装指南、维护手册以及在线技术支持。

    6. 常见问题与解决方案


    - Q: 转换器启动后不工作
    A: 检查输入电压是否在规定的范围内,确认所有连接正确无误。
    - Q: 输出电压不稳定
    A: 检查负载是否超出规定范围,确保负载变化在规定范围内。
    - Q: 设备过热
    A: 确认设备周围有足够的空间进行散热,避免设备过热。

    7. 总结和推荐


    总体来看,ITB系列DC-DC转换器凭借其宽泛的工作电压范围、高效率和高可靠性,在多种工业和商业应用中表现出色。其设计和性能使其成为市场上同类产品中的佼佼者。我们强烈推荐ITB系列DC-DC转换器用于需要高可靠性和稳定输出的各类应用场景。

ITB2415S参数

参数
转换效率 80%
输出方式 -
输出电压组数 1
最大容性负载 -
输入电压最大值 26.4V
输出电压 15V
输出电流最大值 66.7mA
输出总功率 -
特性 SCP
散热方式 -
类型 -
输入电压最小值 24V(DC)
开关频率 -
长*宽*高 19.5mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITB2415S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITB2415S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITB2415S ITB2415S数据手册

ITB2415S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.8942 ¥ 74.7115
5+ $ 8.2769 ¥ 69.5262
10+ $ 8.0508 ¥ 67.6265
库存: 55
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 74.71
