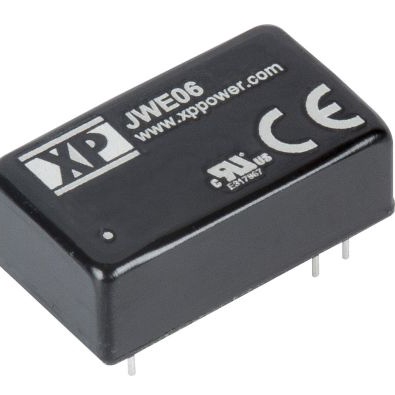

JWE0624D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWE06系列, 9 → 36 V 直流输入, ±15V 直流输出, 6W
供应商型号: 1351363
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JWE0624D15

JWE0624D15概述

    JWE06 系列 DC-DC 转换器技术手册

    1. 产品简介


    JWE06系列是XP Power公司推出的一款高性能、高可靠性的DC-DC转换器,适用于广泛的电子设备和系统。该转换器提供单输出和双输出版本,具有宽泛的输入电压范围(4:1),使其适用于多种供电需求。该产品主要用于工业自动化、医疗设备、通信系统、以及需要高效率和可靠性的各种应用领域。

    2. 技术参数


    - 输入电压范围:9-36V 或 18-75V
    - 输出电压:3.3V 到 30VDC
    - 最大输出电流:1500mA(3.3V),1200mA(5.0V),500mA(12.0V),400mA(15.0V),250mA(24.0V)
    - 额定功率:6W
    - 隔离电压:1500VDC
    - 温度范围:工作温度 -40°C 至 +105°C,存储温度 -50°C 至 +125°C
    - 效率:最高可达88%
    - 封装尺寸:0.94 x 0.54 x 0.31英寸 (23.8 x 13.7 x 8.0 mm)
    - 重量:约0.013磅(6.1克)

    3. 产品特点和优势


    - 宽输入电压范围:支持9-36V和18-75V两种输入电压范围,适用性强。
    - 高可靠性:1500VDC隔离电压,确保电路的安全稳定运行。
    - 宽工作温度范围:-40°C 至 +105°C的工作温度,适应各种恶劣环境。
    - 高效率:最高可达88%,有效降低功耗和热耗散。
    - 小巧封装:DIP16封装,体积小,便于集成。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于工业自动化设备、医疗设备、通信设备、安防设备等。例如,在工业自动化系统中,JWE06可以作为PLC电源模块,确保系统的稳定运行。
    - 使用建议:对于大负载应用,建议增加外部电容以改善输出纹波。此外,在极端环境下使用时,应注意散热设计,确保转换器正常工作。

    5. 兼容性和支持


    - 兼容性:JWE06系列转换器具有良好的电气兼容性,可与其他标准电子设备无缝对接。
    - 支持:XP Power公司为该系列产品提供3年保修服务,并有详尽的技术文档和支持资源,方便用户查阅和解决问题。

    6. 常见问题与解决方案


    - Q: 输出电压不稳定怎么办?
    - A: 检查输入电压是否在允许范围内,同时确认负载是否过大,必要时增加外部电容。

    - Q: 温度过高如何处理?
    - A: 确保良好的散热条件,避免在密闭空间内长时间工作。必要时,增加外部散热器。

    7. 总结和推荐


    JWE06系列DC-DC转换器凭借其宽泛的输入电压范围、高效率和高可靠性,成为众多应用场景中的理想选择。无论是工业自动化还是医疗设备,该产品都能满足严格的供电需求。强烈推荐在需要高性能和高可靠性的场合中使用JWE06系列DC-DC转换器。

JWE0624D15参数

参数
输入电压最小值 9V
输出方式 -
最大容性负载 -
输出电压 15V
散热方式 -
特性 OCP,SCP
输入电压最大值 36V
转换效率 87%
类型 -
输出电压组数 2
输出总功率 6W
输出电流最大值 200mA,200mA
开关频率 -
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWE0624D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWE0624D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWE0624D15 JWE0624D15数据手册

JWE0624D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
