QSB15048WS15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB15048W系列, 9 → 75 V 直流输入, 15V 直流输出, 150W
供应商型号: 3972160
供应商: element14
标准整包数: 1

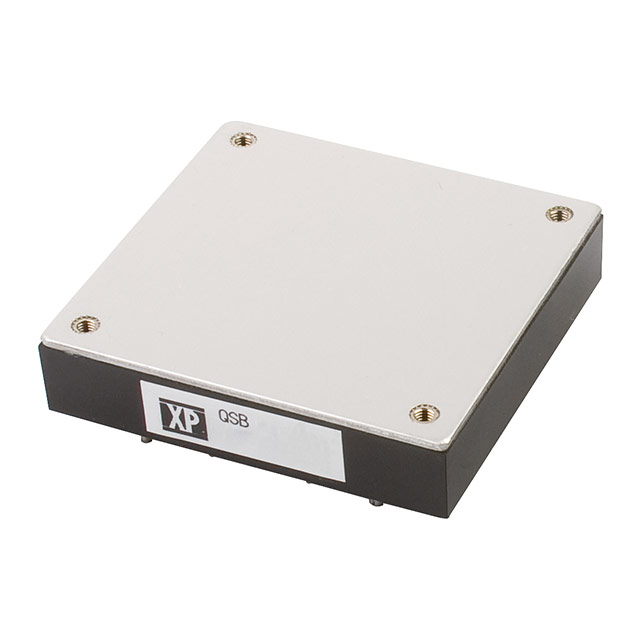

XP POWER DC-DC模块 QSB15048WS15

QSB15048WS15概述

    QSB15048W Series DC-DC Converter 技术手册

    产品简介


    QSB15048W系列是来自XPPower的一款宽输入范围DC-DC转换器,专为高效能应用而设计。这款转换器采用行业标准的1/2砖尺寸封装,适用于多种应用领域,包括工业自动化、电信设备、医疗设备及数据中心等。其单路输出功率高达150瓦,输入电压范围宽达8:1(9V至75V),能够满足各种不同的电源需求。

    技术参数


    - 输入电压范围:9V至75V
    - 最大输出电流:24A(9V至12V输入时)
    - 输出电压选项:12V, 15V, 24V, 28V, 48V
    - 输出电流:12V - 12.50A, 15V - 10.00A, 24V - 6.25A, 28V - 5.35A, 48V - 3.13A
    - 效率:最高可达92.5%
    - 隔离电压:输入到输出1500VDC
    - 操作温度范围:-40°C至+100°C
    - 外形尺寸:2.4 x 2.28 x 0.5英寸(61.0 x 57.9 x 12.7毫米)
    - 重量:约0.24磅(109克)

    产品特点和优势


    QSB15048W系列DC-DC转换器具备以下特点和优势:
    - 宽输入电压范围:使其能够适应各种不同的电源条件。
    - 高效率:最高可达92.5%,适合对功耗要求严格的系统。
    - 高隔离电压:达到1500VDC,确保了高安全性的电气隔离。
    - 宽温度范围:可在极端环境下稳定运行,适用性广泛。
    - 远程开关控制:通过外部信号实现开启/关闭功能,方便系统集成。
    - 长寿命:具备3年保修期,且MTBF(平均无故障时间)高。

    应用案例和使用建议


    QSB15048W系列DC-DC转换器广泛应用于各种高性能系统中,如工业自动化设备、通信基站和医疗仪器等。根据手册中的描述,这些转换器可以在各种恶劣环境中正常工作,例如极端温度条件和电磁干扰环境下。在实际应用中,为了确保最佳性能,建议在安装时保持良好的散热条件,并根据具体应用场景选择合适的电容配置。

    兼容性和支持


    QSB15048W系列转换器与多种电子设备兼容,可以方便地集成到现有的系统中。制造商提供三年质保支持,并且提供了详尽的应用笔记和技术文档,帮助用户更好地理解和使用该产品。对于复杂的应用场景,还可以联系技术支持团队获取进一步的帮助。

    常见问题与解决方案


    - 问题:如何调整输出电压?
    - 解答:通过连接外部电阻器至Trim引脚来调整输出电压。详细的调整方法可以在应用笔记中找到。

    - 问题:是否需要外部保护措施?
    - 解答:建议在输入端添加一个瞬态电压抑制二极管(如SMCJ78A)以保护模块免受浪涌或尖峰电压的影响。

    - 问题:散热是否影响效率?
    - 解答:适当的空气流通可以显著提高效率。推荐每分钟400立方英尺的最小气流速率,以确保模块正常运行。

    总结和推荐


    QSB15048W系列DC-DC转换器是一款高性能、高可靠性的产品,适用于需要高效率、高稳定性的应用场合。其宽输入电压范围、高效率、优良的隔离性能和长久的使用寿命使其成为市场的理想选择。因此,强烈推荐使用这款产品。对于需要进一步定制化支持的项目,可以考虑直接联系XPPower的技术支持团队。

QSB15048WS15参数

参数
转换效率 92.5%
输入电压最大值 75V
散热方式 -
输出总功率 150W
输入电压最小值 9V
特性 Remote On/Off,OCP,OTP,SCP,UVLO
输出电压 15V
输出方式 Fixed
输出电流最大值 10A
输出电压组数 1
类型 -
最大容性负载 -
开关频率 200KHz(Typ)
长*宽*高 61mm(长度)*57.9mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

QSB15048WS15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB15048WS15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB15048WS15 QSB15048WS15数据手册

QSB15048WS15封装设计

查看详情并下载
Symbol
Footprint
3D Model
