JHM0324S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP,UVLO 74% 600mA 5V 1 30V 通孔安装
供应商型号: 1673365
供应商: 海外现货
标准整包数: 1

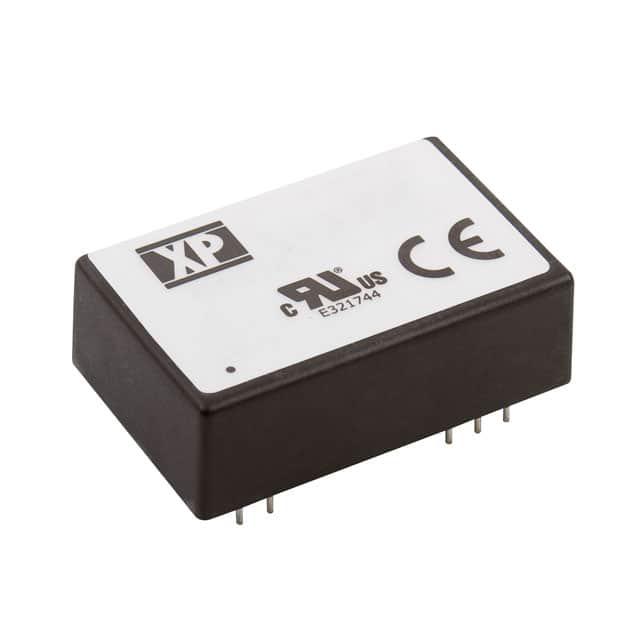

XP POWER AC-DC模块 JHM0324S05

JHM0324S05概述


    产品简介


    JHM系列电源模块是一款高性能、高效能的直流-直流转换器,专为医疗设备、工业自动化和其他需要高可靠性的应用场景设计。该系列提供3W和6W两种功率型号,分别为JHM03和JHM06。JHM系列电源模块具有高绝缘耐压、低漏电流、紧凑封装和高效率等特点,能够满足严格的医疗安全标准(如ANSI/AMMI ES60601-1、CSA-22.2 No.60601-1:2008和IEC60601-1 3rd Edition)。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 12 V (10-17 VDC),24 V (20-30 VDC) |
    | 输入电流 | 见输入电压表 |
    | 输入浪涌电流 | 25 A max at 30 V |
    | 输入滤波器 | Pi网络 |
    | 患者泄漏电流 | 2 µA max |
    | 功率密度 | JHM03: 7.5 W/in³, JHM06: 17.0 W/in³ |
    | 效率 | 见效率表格 |
    | 隔离 | 5000 VAC for 10 ms, 3000 VAC reinforced insulation |
    | 温度系数 | ±0.03/°C max |
    | 过载保护 | 120% - 200% |
    | 过压保护 | 120% - 140% |
    | 瞬态响应 | 4% max deviation, recovery in <500 µs |
    | 输出纹波和噪声 | 1% pk-pk max (20 MHz bandwidth) |
    | 安全认证 | ANSI/AMMI ES60601-1、CSA-22.2 No.60601-1:2008、IEC60601-1 3rd Edition |

    产品特点和优势


    1. 高绝缘耐压:3000 VAC增强绝缘耐压保证了用户的安全。
    2. 低泄漏电流:2 µA的最大患者泄漏电流,符合严格的医疗安全标准。
    3. 宽输入电压范围:12 V和24 V模型都提供了宽输入电压范围,提高了设备的适应性。
    4. 高效能:高达85%的典型效率使得电源模块在工作时更加节能。
    5. 紧凑设计:采用DIP-24封装,体积小,便于安装和集成到各种设备中。

    应用案例和使用建议


    JHM系列电源模块广泛应用于医疗设备、工业自动化和测试测量等领域。例如,在某些医疗设备中,JHM系列电源模块可以确保设备运行稳定且安全,同时减少设备故障的风险。
    使用建议:
    1. 正确设置输出电压:根据所需电压调整外部电阻值,确保输出电压准确无误。
    2. 注意散热:尽管支持自然对流冷却,但在高负载条件下,可能需要额外的散热措施。
    3. 避免超压:过压保护可以在120%-140%范围内启动,但应尽量避免长时间运行在此区间内。

    兼容性和支持


    JHM系列电源模块可与其他标准电子元件和设备兼容。制造商提供详细的安装指南和技术支持服务,以确保用户能够充分利用该产品。此外,产品还配备了3年质保,提供了额外的保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不准确 | 检查并调整外部电阻,确保电压精度在允许范围内 |
    | 设备突然关机 | 检查输入电压是否低于设定的欠压阈值 |
    | 过热报警 | 检查散热系统是否正常工作,确保设备处于合适的工作温度范围内 |

    总结和推荐


    总体而言,JHM系列电源模块以其高绝缘耐压、低泄漏电流和高效率等特性,在医疗设备、工业自动化及其他要求高可靠性的应用场景中表现出色。其紧凑设计和多样化的输入输出配置使其成为各种复杂应用的理想选择。因此,我强烈推荐使用这款电源模块来提升您的设备性能和安全性。

JHM0324S05参数

参数
类型 -
输入电压最大值 30V
输入电压最小值 -
输出总功率 -
转换效率 74%
输出电压组数 1
输出电压 5V
开关频率 -
散热方式 -
最大容性负载 -
输出方式 -
输出电流最大值 600mA
特性 OCP,OVP,SCP,UVLO
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM0324S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM0324S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM0324S05 JHM0324S05数据手册

JHM0324S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 243.9673
5+ ¥ 243.9673
10+ ¥ 239.6107
30+ ¥ 235.2542
100+ ¥ 235.2542
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 243.96
