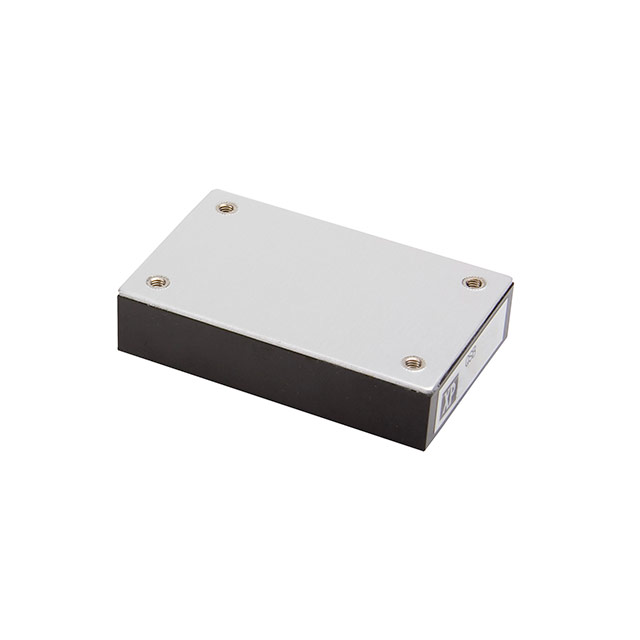

QSB7524S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB75系列, 9 → 36 V 直流输入, 12V 直流输出, 75W
供应商型号: 2467047
供应商: 海外现货
标准整包数: 1

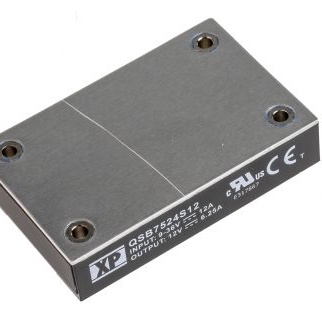

XP POWER DC-DC模块 QSB7524S12

QSB7524S12概述

    QSB系列电子元器件技术手册

    产品简介


    QSB系列是一系列高效能的电源模块,广泛应用于各种工业控制设备、通信设备、医疗设备等领域。该系列电源模块以其高功率密度、宽输入电压范围和多种输出电压选择著称,为用户提供可靠、高效的电力解决方案。

    技术参数


    - 输入电压范围:9-75 VDC(具体型号有所区别)
    - 额定功率:75-350瓦特(根据型号不同)
    - 效率:最高可达92.5%
    - 输出电压调节:±10%,通过外部电阻进行调节
    - 初始精度:±1.5%(最大值)
    - 线性调节率:±0.2%(最大值)
    - 负载调节率:±0.2%(最大值)
    - 瞬态响应:5%最大偏差,500µs内恢复到1%以内
    - 纹波与噪声:3.3 V和5 V模型:100 mV pk-pk;12 V和15 V模型:150 mV pk-pk;24 V和28 V模型:280 mV pk-pk(20 MHz带宽)
    - 过压保护:115-140%
    - 短路保护:连续
    - 热关机温度:>105°C
    - 隔离电压:1500 VDC(输入到输出,输入到外壳,输出到外壳)
    - 开关频率:250-330 kHz(根据型号不同)

    产品特点和优势


    - 宽输入电压范围:适应不同电源环境,增强了产品的灵活性和可靠性。
    - 高功率密度:特别适用于空间有限的应用场合,如工业控制设备和通信设备。
    - 远程启停和远程感测功能:简化系统集成,提高控制精度。
    - 基板冷却:通过基板散热,确保长时间稳定运行。
    - 长寿命:标准保修期为三年。

    应用案例和使用建议


    - 工业控制设备:利用其宽输入电压范围和高功率密度特性,可应用于各类自动化生产线和控制系统。
    - 通信设备:高效率和稳定性使其成为通信基站的理想选择。
    - 医疗设备:严格的性能要求使QSB系列成为医疗设备的可靠电源。

    使用建议:
    - 确保在使用过程中安装适当的散热措施,特别是对于高功率型号。
    - 对于需要精确输出电压的应用,可通过外部电阻进行调节,以满足特定需求。

    兼容性和支持


    - 机械接口:标准接口,易于与其他设备连接。
    - 厂商支持:提供详细的使用说明和技术支持,确保用户能够顺利使用。

    常见问题与解决方案


    - 问题:电源启动时输出电压不稳定。
    - 解决方案:检查输入电压是否符合规定范围,适当增加输入滤波电容,确保启动过程平稳。
    - 问题:温度过高导致热关机。
    - 解决方案:改善散热条件,例如增加风扇或外部散热器。

    总结和推荐


    QSB系列电源模块具有高功率密度、宽输入电压范围和远程控制功能,是多种应用领域的理想选择。特别适用于对空间和效率有严格要求的工业控制和通信设备。鉴于其出色的性能和广泛的应用场景,强烈推荐用户在合适的应用环境中选用QSB系列电源模块。

QSB7524S12参数

参数
最大容性负载 -
输出总功率 -
开关频率 -
输入电压最小值 9V~36V(DC)
输出方式 -
特性 Remote On/Off,OCP,OTP,OVP,SCP
散热方式 -
类型 -
输入电压最大值 36V
输出电压 12V
转换效率 86%
输出电压组数 1
输出电流最大值 6.25A
长*宽*高 57.9mm(长度)*36.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB7524S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB7524S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB7524S12 QSB7524S12数据手册

QSB7524S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 763.6847
5+ ¥ 763.6847
10+ ¥ 749.7995
50+ ¥ 749.7995
100+ ¥ 749.7995
库存: 11
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 763.68
