首页  >  产品百科  >  JCG1224S3V3

JCG1224S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCG系列, 18 → 36 V 直流输入, 3.3V 直流输出, 12W
供应商型号: 1618930
供应商: 海外现货
标准整包数: 10

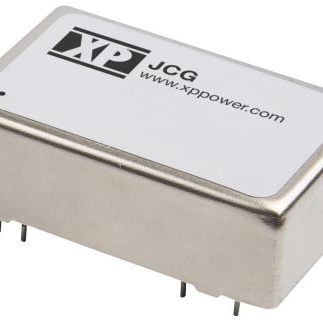

XP POWER AC-DC模块 JCG1224S3V3

JCG1224S3V3概述

    DC-DC 转换器技术手册



    产品简介



    DC-DC转换器是一种将直流电源转换为另一种直流电压水平的电子元件。它广泛应用于各种电子设备中,如通信设备、工业自动化系统、医疗设备、汽车电子等。本文所述的JCG系列DC-DC转换器具有高功率密度、宽输入范围、高效能等特点,适用于多种应用场合。


    技术参数



    输入参数

    - 输入电压范围: 9-18 VDC(12V型号)、18-36 VDC(24V型号)、36-75 VDC(48V型号)
    - 输入电流: 见表格
    - 输入滤波器: π网络
    - 反射纹波电流: 20 mA峰峰值通过12 μH电感器
    - 输入浪涌保护: 12V型号:36 VDC,持续时间1000ms;24V型号:50 VDC,持续时间1000ms;48V型号:100 VDC,持续时间1000ms
    - 欠压锁定: 无
    - 输入反向电压保护: 无

    输出参数

    - 输出电压: 见表格
    - 最小负载: 无要求
    - 初始设置精度: JCG12型号±1.2%,JCG15型号±1.0%
    - 启动延迟: 最大20ms
    - 线路调节: ±0.5%
    - 负载调节: 单路:±0.5%,双路:±1.0%
    - 交叉调节: 双路输出模型±5%
    - 瞬态响应: 负载变化25%时,<3%偏差,在250 μs内恢复到1%以内
    - 纹波与噪声: JCG12型号85mV峰峰值,JCG15型号60mV峰峰值(20 MHz带宽)
    - 过载保护: >150%满载
    - 过电压保护: 见表格
    - 短路保护: 过流/断路保护,自动恢复
    - 最大容性负载: 见表格
    - 温度系数: ±0.02/°C
    - 远程启停: 启用 >3.0 VDC或开路;关闭 <1.2 VDC或短路1、2、3脚

    其他参数

    - 效率: 见表格
    - 隔离电压: 输入到输出1600 VDC,输入到外壳1600 VDC,输出到外壳1600 VDC
    - 隔离电容: 最大2000 µF
    - 开关频率: 330 kHz典型值
    - 功率密度: JCG12型号30 W/in³,JCG15型号37.5 W/in³
    - 平均无故障时间(MTBF): >1.0 MHrs,符合MIL-HDBK-217F标准
    - 工作温度: -40°C至+100°C,超过+60°C需降额
    - 存储温度: -40°C至+125°C
    - 湿度: 高达95%,非冷凝
    - 冷却方式: 自然对流

    电磁兼容性(EMC)

    - 发射: 符合EN55022 Class A标准
    - 静电放电抗扰度: 符合EN61000-4-2,等级3,性能准则A
    - 快速瞬变脉冲群抗扰度: 符合EN61000-4-4,等级3,性能准则A
    - 浪涌抗扰度: 符合EN61000-4-5,安装类3,性能准则A
    - 传导抗扰度: 符合EN61000-4-6,10 Vrms,性能准则A
    - 磁场抗扰度: 符合EN61000-4-8,1 A/m,性能准则A
    *需要在输入端加上一个330 µF,100 V的电容器以满足性能准则A


    产品特点和优势



    - 高功率密度: 在有限的空间内提供更高的功率输出。
    - 宽输入范围: 可以适应多种不同的电源输入,简化设计。
    - 高效能: 良好的效率确保系统运行更加稳定可靠。
    - 广泛的适用性: 单路和双路输出可选,适用于不同的应用场景。
    - 远程启停功能: 便于远程控制,提高系统灵活性。
    - 优异的电磁兼容性: 确保系统在各种电磁环境下稳定运行。
    - 长期保修: 三年质保体现产品信心和质量保障。


    应用案例和使用建议



    应用案例

    JCG系列DC-DC转换器广泛应用于通信基站、数据中心、工业控制系统等领域。例如,在通信基站中,该转换器可以将电信号转换为所需的电压水平,为其他设备供电。

    使用建议

    1. 负载匹配: 在使用过程中应确保负载与输出电压匹配,避免负载过载导致保护机制触发。
    2. 散热管理: 尽管自然对流冷却,但在高温环境中建议采取额外的散热措施。
    3. 输入保护: 使用合适的输入滤波器以减少浪涌和纹波的影响。
    4. 远程控制: 利用远程启停功能实现系统的智能控制。


    兼容性和支持



    该转换器具备良好的兼容性,可以与其他主流电子元件无缝对接。厂商提供全面的技术支持和售后服务,包括技术支持热线、在线文档和现场服务等。


    常见问题与解决方案



    问题一: 开机后没有输出电压

    - 解决方案: 检查输入电压是否在规定范围内,确认输入滤波器是否正常工作,必要时检查是否有输入浪涌保护器损坏。

    问题二: 输出电压不稳定

    - 解决方案: 确认负载是否超载,检查输入电压波动情况,调整输入电压至正常范围,如有必要更换滤波电容。

    问题三: 设备发热严重

    - 解决方案: 确保设备周围有足够的通风空间,避免设备过热。在高温环境下考虑增加外部散热装置。


    总结和推荐



    JCG系列DC-DC转换器以其高功率密度、宽输入范围和优异的电磁兼容性,成为众多电子设备的理想选择。其广泛应用在通信、工业自动化和医疗设备等领域,展示了强大的市场竞争力。对于追求高效能和可靠性设计的工程师来说,这是一个值得信赖的产品。强烈推荐使用JCG系列DC-DC转换器来提升您的电子设备性能。

JCG1224S3V3参数

参数
输出电流最大值 3.5A
最大容性负载 -
类型 -
输入电压最大值 36V
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电压组数 1
输出方式 -
输出总功率 -
转换效率 87%
输出电压 3.3V
散热方式 -
开关频率 -
输入电压最小值 24V(DC)
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCG1224S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCG1224S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCG1224S3V3 JCG1224S3V3数据手册

JCG1224S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
