JWL4048S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWL40系列, 18 → 75 V 直流输入, 5V 直流输出, 40W
供应商型号: 2679787
供应商: element14
标准整包数: 1

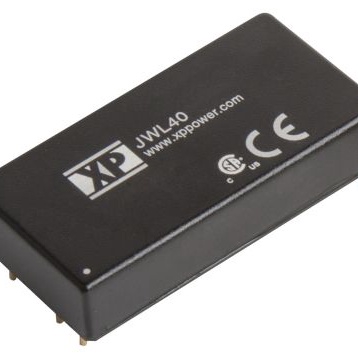

XP POWER AC-DC模块 JWL4048S05

JWL4048S05概述

    # JWL40 Series DC-DC Converter 技术手册

    产品简介


    JWL40 系列是 XP Power 公司推出的一款高性能 DC-DC 转换器。这款转换器具有单输出和双输出两种类型,具备宽输入电压范围(4:1),能够在较宽的工作温度范围内(-40°C 到 +105°C)稳定工作。该系列产品适用于多种电子设备和工业应用,如信息通信技术(ITE)领域,可满足不同负载条件下的电力需求。

    技术参数


    基本参数
    - 型号及额定值:多种型号提供不同输出电压和电流等级,具体见下表。
    - 尺寸:标准型号为 2.00 x 1.00 x 0.40 英寸(50.8 x 25.4 x 10.2 毫米),部分型号为 2.00 x 1.00 x 0.43 英寸(50.8 x 25.4 x 11.0 毫米)。
    - 效率:最高可达 91%。
    - 隔离:输入到输出的隔离电压高达 1500/1800 VDC。
    - 工作温度:-40°C 到 +105°C。
    输出特性
    - 电压范围:3.3V 到 30V。
    - 电流:根据不同型号,最大输出电流从 0.62A 到 8.00A。
    - 过压保护:3.9V 或 6.2V。
    输入特性
    - 电压范围:9V 至 36V 或 18V 至 75V。
    - 最大输入电流:通常在 2.5mA 左右(当输出关闭时)。
    其他特性
    - 高功率密度:50.0 W/in³。
    - 六面金属壳:增强散热能力。
    - 远程控制开关:逻辑电平控制。
    - 保修期:3年。

    产品特点和优势


    JWL40 系列 DC-DC 转换器的主要特点包括:
    - 宽输入电压范围:可以适应多种电源配置。
    - 高效率和可靠性:转换效率高且具备优秀的线性和负载调节能力。
    - 紧凑设计:尺寸小且重量轻。
    - 高可靠性:提供 3 年质保。
    - 安全认证:符合 ITE 安全标准。
    这些特点使得 JWL40 系列在众多应用中表现出色,如通讯设备、医疗设备、工业自动化等领域。

    应用案例和使用建议


    应用案例
    JWL40 系列广泛应用于各类电子设备中,例如通信基站、医疗仪器、工厂自动化控制系统等。在某些场景中,为了确保转换器能在高温环境下正常运行,可以选择加装散热片以提高散热效果。
    使用建议
    - 选择合适的型号:根据具体的应用需求选择合适的输出电压和电流。
    - 考虑散热措施:若工作环境温度较高,建议加装散热片以避免因过热而影响性能。
    - 外部电容:针对不同的输出电压和电流选择合适的外部电容以保证良好的性能和稳定性。

    兼容性和支持


    JWL40 系列具有良好的兼容性,可用于多种设备和系统中。XP Power 提供了详尽的技术支持和售后服务,包括产品文档、安装指南和技术支持热线等。

    常见问题与解决方案


    问题与解决方案
    - Q: 如何选择适当的散热片?
    - A: 参考型号规格表中的降额曲线图,选择适合当前工作环境温度的散热片。

    - Q: 输出电压不稳定如何处理?
    - A: 检查输入电压是否在规定的范围内,同时检查负载是否过大导致输出电压波动。

    - Q: 如何应对 EMC 干扰?
    - A: 添加合适的滤波电容,如 CHEMI-CON KY 220µF/100V,并遵循应用说明中的指导进行布线和屏蔽。

    总结和推荐


    总体来说,JWL40 系列 DC-DC 转换器是一款性能优越、可靠稳定的电子元件,适用于多种工业和商业应用。其宽输入电压范围、高效率和紧凑的设计使其在市场上具备较强的竞争力。对于需要高可靠性、高效能电力转换的应用场合,JWL40 系列是理想的选择。
    我们强烈推荐这一产品用于需要高稳定性和可靠性的应用场景中。

JWL4048S05参数

参数
开关频率 285KHz(Typ)
转换效率 90%
输入电压最大值 75V
输入电压最小值 18V
输出电流最大值 8A
类型 -
散热方式 -
特性 Remote On/Off,SCP
输出总功率 40W
最大容性负载 -
输出电压 5V
输出电压组数 1
输出方式 Fixed
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
