JCM1524D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM系列, 18 → 36 V 直流输入, ±5V 直流输出, 15W
供应商型号: ET-1821541
供应商: 海外现货
标准整包数: 1

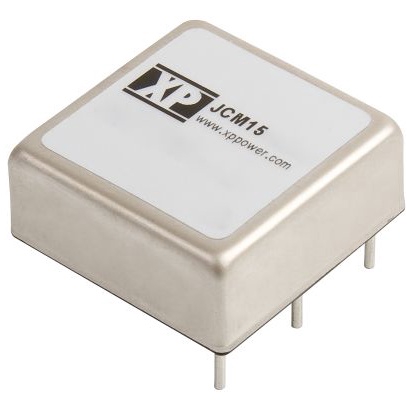

XP POWER AC-DC模块 JCM1524D05

JCM1524D05概述

    JCM系列DC-DC转换器产品手册

    产品简介


    JCM系列DC-DC转换器是一种高功率密度的电源模块,适用于多种应用场合。该系列转换器提供单输出和双输出型号,具有高效率、宽输入电压范围和强大的隔离能力。它们广泛应用于工业自动化、通信设备、医疗仪器、汽车电子等领域。

    技术参数


    - 输入电压范围:
    - 12 V (9-18 VDC)
    - 24 V (18-36 VDC)
    - 48 V (36-75 VDC)
    - 输入电流: 见表格
    - 输入滤波器: Pi网络
    - 输入反射纹波电流:
    - JCM15: 20 mA pk-pk
    - JCM20: 30 mA pk-pk
    - 输入浪涌电压:
    - 12 V模型: 36 VDC持续100ms
    - 24 V模型: 50 VDC持续100ms
    - 48 V模型: 100 VDC持续100ms
    - 输出电压: 见表格
    - 输出调整:
    - 单输出型号: ±10%最大
    - 最小负载: 无最小负载要求
    - 初始设置精度: ±1%最大
    - 启动延迟: 20ms典型值
    - 线性调节:
    - JCM15: 单输出±0.2%,双输出±0.5%
    - JCM20: ±0.5%
    - 负载调节:
    - JCM15: 单输出±0.5%,双输出±1.0%
    - JCM20: ±0.5%
    - 交叉调节: 双输出型号±5%
    - 瞬态响应: <3%最大偏差,恢复至1%内需250μs
    - 纹波与噪声: 100 mV pk-pk,带宽20MHz
    - 过压保护:
    - 3.3 V模型: 3.9 V典型值
    - 5 V模型: 6.2 V典型值
    - 12 V模型: 15 V典型值
    - 15 V模型: 18 V典型值
    - ±5 V模型: ±6.2 V典型值
    - ±12 V模型: ±15 V典型值
    - ±15 V模型: ±18 V典型值
    - 过载保护: 150%满载典型值
    - 短路保护: 重启(hiccup)并自动恢复
    - 最大电容负载: 见表格
    - 温度系数: ±0.02/°C最大
    - 远程开关:
    - 开启>3.0 VDC或开路
    - 关闭<1.2 VDC或短接引脚2和3

    产品特点和优势


    - 高功率密度: JCM15: 38.4 W/in³,JCM20: 51.3 W/in³
    - 宽输入电压范围: 2:1输入范围
    - 高效率: 最高达89%
    - 强隔离能力: 输入到输出1600 VDC隔离
    - 长保修期: 3年保修
    - 环境适应性强: 工作温度范围-40°C至+105°C,存储温度范围-40°C至+125°C

    应用案例和使用建议


    - 工业自动化: 用于各种传感器和执行器的供电,需要稳定可靠的电源。
    - 通信设备: 在电信基站和数据中心中作为备用电源,需要高效率和可靠性。
    - 医疗仪器: 需要高精度和低纹波的电源,以保证设备的正常运行。
    使用建议:
    - 确保输入电压在指定范围内,避免电压波动对输出造成影响。
    - 使用外部滤波电容来减少输入纹波电流,提高电源稳定性。
    - 根据实际负载选择合适的电容值,确保最佳的瞬态响应和纹波抑制。

    兼容性和支持


    - 兼容性: JCM系列转换器可与其他标准电子元器件和设备兼容。
    - 厂商支持: 提供3年的保修服务,用户可通过技术支持获取帮助。

    常见问题与解决方案


    - Q: 输出电压不稳定怎么办?
    - A: 检查输入电压是否在允许范围内,确认负载是否超过额定值,检查输出电容是否损坏。
    - Q: 过热怎么办?
    - A: 确保散热良好,避免长时间满载运行,必要时增加外部散热措施。
    - Q: 短路后无法重启怎么办?
    - A: 检查短路点是否已清除,重新连接电源后尝试重启。

    总结和推荐


    JCM系列DC-DC转换器凭借其高功率密度、宽输入电压范围和高效率,成为众多应用领域的理想选择。其强大的隔离能力和优良的环境适应性使其在恶劣环境中也能可靠工作。推荐在需要高效、稳定电源供应的应用中使用JCM系列转换器。

JCM1524D05参数

参数
转换效率 85%
输出电压 5V
开关频率 -
输出电压组数 2
输入电压最小值 24V(DC)
输出电流最大值 1.5A,1.5A
特性 Remote On/Off,OCP,OVP,SCP
输出方式 -
散热方式 -
输入电压最大值 36V
类型 -
输出总功率 -
最大容性负载 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM1524D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM1524D05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM1524D05 JCM1524D05数据手册

JCM1524D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
