首页  >  产品百科  >  JTD1548S05

JTD1548S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTD15系列, 18 → 75 V 直流输入, 5V 直流输出, 15W
供应商型号: 209-JTD1548S05
供应商: Mouser
标准整包数: 1

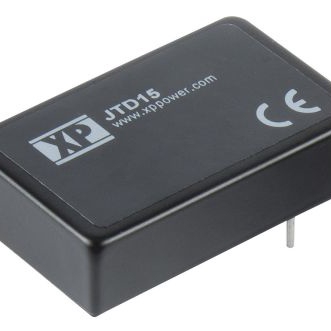

XP POWER AC-DC模块 JTD1548S05

JTD1548S05概述


    产品简介


    JTD15系列DC-DC转换器是一款专为广泛的应用场景设计的产品,提供单输出和双输出选项。这些转换器具备广泛的输入电压范围(4:1),并拥有紧凑的设计(1.6" x 1"尺寸)。此外,它们能够在-40°C至+100°C的极端温度范围内正常工作,并且在满载条件下可以承受高达80°C的环境温度。主要功能包括高隔离度(3000 VDC)、可调输出电压(±10%)和远程开关控制,非常适合于工业自动化、医疗设备和通信系统等领域。

    技术参数


    - 输入电压范围:9-36VDC 或 18-75VDC(两种规格)
    - 输出电压:3.3V, 5.0V, 12.0V, 15.0V,或者 ±5.0V, ±12.0V, ±15.0V
    - 输出电流:单输出最大可达3000mA,双输出最大可达1500mA
    - 效率:最高可达90%
    - 最大容性负载:最大可达3300μF
    - 工作温度范围:-40°C 至 +100°C
    - 存储温度范围:-55°C 至 +125°C
    - 功率密度:22 W/in³
    - 隔离电压:输入到输出3000 VDC,输入和输出到外壳1600 VDC

    产品特点和优势


    JTD15系列DC-DC转换器以其卓越的功能和性能脱颖而出。首先,其广泛的输入电压范围(4:1)使得其能适应多种不同的电源环境。其次,高效能的工作能力和出色的温度适应性使其能在严苛的环境中保持稳定运行。此外,高达3000 VDC的隔离电压提供了优异的安全保障,同时远程开关控制功能也大大提高了系统的灵活性。该产品还具有较长的使用寿命(3年保修),进一步提升了其市场竞争力。

    应用案例和使用建议


    JTD15系列DC-DC转换器在多个领域都有广泛应用。例如,在工业自动化领域,它可以用于各种控制系统和设备;在医疗设备中,它能够为敏感的电子元件提供稳定的电源;在通信系统中,它的高效率和紧凑设计使其成为理想的电源解决方案。使用建议方面,对于特定的应用场景,如高容性负载的应用,应考虑使用额外的电容器(如330µF,100V电解电容器)和TVS二极管(如SMDJ58A或SMDJ120A)以确保稳定性和可靠性。

    兼容性和支持


    JTD15系列转换器在设计上充分考虑了与其他电子元件的兼容性,适用于广泛的系统集成应用。此外,制造商提供全面的技术支持和服务,包括三年保修期和详尽的应用指南,确保用户在使用过程中获得最佳体验和支持。

    常见问题与解决方案


    1. 问:如何进行输出电压调节?
    - 答:通过使用外部电阻(Rd或Ru)进行输出电压调节,详细步骤可以在应用说明中找到。

    2. 问:如果需要处理高容性负载,应该采取哪些措施?
    - 答:可以增加电容器(如330µF,100V电解电容器)和TVS二极管(如SMDJ58A或SMDJ120A)以应对高容性负载带来的挑战。

    3. 问:远程开关控制功能是如何工作的?
    - 答:通过控制引脚6(Remote On/Off)的逻辑电平来开启或关闭输出。开放集电极或开放漏极类型的开关可以方便地实现这一功能。

    总结和推荐


    综上所述,JTD15系列DC-DC转换器以其强大的功能、高性能、广泛的应用范围以及可靠的支持服务,成为市场上一款极具吸引力的产品。特别是在需要稳定、高效的电源解决方案的领域,该产品无疑是一个值得推荐的选择。对于那些寻求可靠电源解决方案的工程师和技术人员来说,JTD15系列转换器是一个不可多得的好选择。

JTD1548S05参数

参数
特性 Remote On/Off,OCP,OVP,SCP
输入电压最大值 75V
输入电压最小值 48V(DC)
开关频率 -
输出电压 5V
输出电流最大值 3A
散热方式 -
最大容性负载 -
转换效率 83%
输出电压组数 1
输出方式 -
类型 -
输出总功率 -
长*宽*高 40.64mm(长度)*25.4mm(宽度)
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTD1548S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTD1548S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTD1548S05 JTD1548S05数据手册

JTD1548S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.88 ¥ 286.286
5+ $ 32.2704 ¥ 272.6849
10+ $ 31.266 ¥ 264.1977
30+ $ 29.9376 ¥ 252.9727
100+ $ 27.1635 ¥ 229.5316
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 286.28
直接购买
加入购物车
