JSK5024S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSK50系列, 18 → 36 V 直流输入, 24V 直流输出, 50W
供应商型号: DV-30241719
供应商: 海外现货
标准整包数: 1

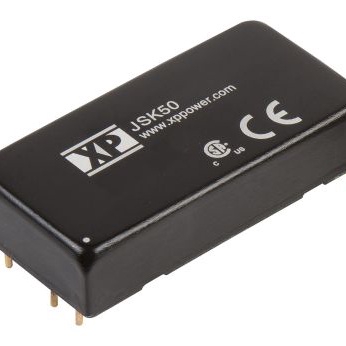

XP POWER AC-DC模块 JSK5024S24

JSK5024S24概述

    JSK50系列DC-DC转换器技术手册

    产品简介


    JSK50系列是XP Power公司推出的高功率密度直流-直流(DC-DC)转换器。它提供单输出调节功能,具备广泛的输入电压范围(18V至75V),并且通过了信息技术设备(ITE)安全认证。该系列产品采用了金属外壳设计,并且具有良好的热管理能力,可在广泛的温度范围内可靠运行。

    技术参数


    JSK50系列的主要技术参数如下:
    - 输入电压范围:9V至75V
    - 输出电压:3.3V至24V
    - 输出电流:最高可达10A
    - 效率:高达92%
    - 隔离电压:1500VDC
    - 工作温度:-40°C至+105°C
    - 最大容性负载:25800μF至750μF不等
    - 过载保护:150%
    - 短路保护:连续跳闸并重启
    - 切换频率:285kHz至320kHz
    - 重量:约30.0克

    产品特点和优势


    JSK50系列的主要优势包括:
    - 高功率密度:能够在紧凑的尺寸内实现高输出功率。
    - 宽输入电压范围:适应多种输入电压条件。
    - 良好的热管理:可选配散热片,确保长时间稳定运行。
    - 优异的电气特性:高效的电源转换能力和强大的过载保护机制。
    - 长期保修:提供三年的保修期,增加用户的信心。

    应用案例和使用建议


    JSK50系列广泛应用于工业自动化、通信系统、医疗设备及消费电子产品等领域。例如,在某些工业控制系统中,需要一个稳定的电源来为各种传感器和执行器供电。根据手册中的数据表,可以选择合适的型号以满足具体的应用需求。
    使用建议:
    - 在高温环境下使用时,建议选配散热片,以提高系统的稳定性和可靠性。
    - 确保输入电压在推荐范围内,避免电压波动导致损坏。
    - 配合适当的外部电容可以进一步提高系统的稳定性和电磁兼容性。

    兼容性和支持


    JSK50系列与其他标准电子元器件具有良好的兼容性。制造商提供了全面的技术支持和售后服务,确保用户能够快速解决问题。此外,还提供了详细的安装指南和应用说明,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    - 问题1:启动时输出电压不稳定。
    解决方案:检查输入电压是否在推荐范围内,确保所有连接正确无误。如果仍然存在问题,可能需要更换新的转换器。

    - 问题2:长时间使用后温度过高。
    解决方案:建议加装散热片,并保持良好的通风环境。如果温度持续升高,可能需要检查其他可能的热源。

    总结和推荐


    总体而言,JSK50系列是一款高性能的直流-直流转换器,具有高效率、宽输入电压范围和高功率密度等显著优势。对于需要在严苛环境中工作的系统来说,这是一款非常可靠的选择。无论是工业控制还是通信系统,JSK50系列都能够提供稳定的电源解决方案。强烈推荐给需要高效、可靠电源转换解决方案的用户。

JSK5024S24参数

参数
散热方式 -
输出电压 24V
最大容性负载 -
输入电压最大值 36V
输出总功率 -
开关频率 -
输出电流最大值 2.08A
输出电压组数 1
特性 Remote On/Off,SCP
输入电压最小值 24V(DC)
转换效率 91%
输出方式 DC-DC
类型 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSK5024S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSK5024S24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSK5024S24 JSK5024S24数据手册

JSK5024S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
