QSB60048S32

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB600系列, 36 → 75 V 直流输入, 32V 直流输出, 608W
供应商型号: 1470-4187-ND
供应商: Digi-Key
标准整包数: 1

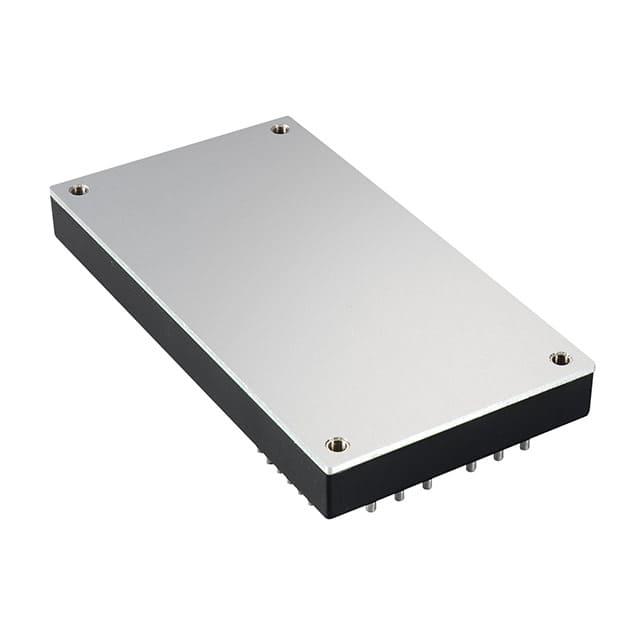

XP POWER DC-DC模块 QSB60048S32

QSB60048S32概述

    # QSB系列直流电源转换器技术手册

    产品简介


    QSB系列是专为高效率、高功率密度而设计的直流电源转换器。其适用于工业自动化、通信系统、数据中心、医疗设备及轨道交通等领域。QSB系列提供多种输入电压范围(24V/48V),输出电压可调节,具备远程开关控制和远程感测功能,支持并联使用以实现更高输出电流。

    技术参数


    - 输入电压范围:24V (18-36V),48V (36-75V)
    - 输出电压:12V, 28V, 32V
    - 最大输出电流:50A
    - 最大输出功率:600W
    - 效率:最高可达92%
    - 工作温度范围:-40°C至+100°C
    - 隔离电压:1500VDC
    - 启动关断阈值:24V输入时,启动电压17.0V,关断电压16.0V;48V输入时,启动电压35.0V,关断电压33.0V
    - 热关机温度:110°C
    - 浪涌电流:见输入电流表
    - 静态电流:待机电流50mA
    - 远程控制:隔离输入,可通过初级或次级侧控制
    - 远端感应补偿:补偿到标称输出电压的10%
    - 输出纹波噪声:12V模型≤120mV,28V模型≤280mV,32V模型≤320mV(20MHz带宽)
    - 电源密度:108.7 W/in³
    - 平均无故障时间(MTBF):381 kHrs(25°C,GB)

    产品特点和优势


    QSB系列具备以下优势:
    - 高效率:最高可达92%,在多种负载条件下均能保持高效运行。
    - 高功率密度:单位体积内能提供更高的输出功率,适用于空间有限的应用环境。
    - 广泛的工作温度范围:-40°C至+100°C,适合恶劣环境下的稳定运行。
    - 远程控制和远端感应:通过远程控制和远端感应功能,可实现对电源系统的精确管理和监控。
    - 并联使用:最多可并联四个模块,实现更高的输出电流,适用于需要大电流输出的应用场景。

    应用案例和使用建议


    应用案例
    QSB系列广泛应用于数据中心、工业自动化控制系统、通信基站等需要高可靠性、高效率电源解决方案的场合。例如,在数据中心中,它可用于服务器电源系统,确保系统的高效稳定运行。
    使用建议
    - 散热管理:在高功率运行状态下,需确保良好的空气流动或外部冷却措施,以防止过热导致设备损坏。
    - 选择合适的输入电压:根据具体应用需求选择合适的输入电压范围,以保证最佳的效率和稳定性。
    - 远程控制和感应配置:建议合理配置远程控制和感应电路,以便于实时监测和控制电源系统状态。
    - 纹波噪声过滤:如果应用对输出电压波动要求较高,建议增加额外的滤波电容来减少输出纹波噪声。

    兼容性和支持


    QSB系列电源模块采用标准全砖封装,易于集成到现有系统中。它具有与多种外围设备的良好兼容性,且厂商提供全面的技术支持和三年质保服务。如有特殊需求,建议与销售团队联系以获取详细信息。

    常见问题与解决方案


    问题1:如何调整输出电压?
    解决方案:通过连接外部电阻来调整输出电压,具体方法见长篇数据表中的连接图。
    问题2:遇到短路保护触发怎么办?
    解决方案:检查输入电源是否正常,排除短路情况后重新上电。若问题依旧存在,请联系技术支持。
    问题3:如何实现远程控制功能?
    解决方案:将远程控制信号通过隔离电路接入电源模块的On/Off引脚即可实现远程控制。

    总结和推荐


    QSB系列直流电源转换器凭借其高效率、高功率密度、宽工作温度范围和良好的远程控制功能,在多种工业和通信应用场景中展现出卓越性能。对于需要高效、可靠电源解决方案的项目,我们强烈推荐使用QSB系列电源模块。

QSB60048S32参数

参数
转换效率 92%
输出电压 32V
最大容性负载 -
输出方式 -
输出总功率 -
类型 -
输入电压最小值 48V(DC)
特性 Remote On/Off,OCP,OTP,OVP,SCP
输入电压最大值 75V
开关频率 -
输出电压组数 1
散热方式 -
输出电流最大值 19A
长*宽*高 116.8mm(长度)*61mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB60048S32厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB60048S32数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB60048S32 QSB60048S32数据手册

QSB60048S32封装设计

查看详情并下载
Symbol
Footprint
3D Model
