JCA0412S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 9 → 18 V 直流输入, 5V 直流输出, 4W
供应商型号: JCA0412S05
供应商: TME
标准整包数: 1

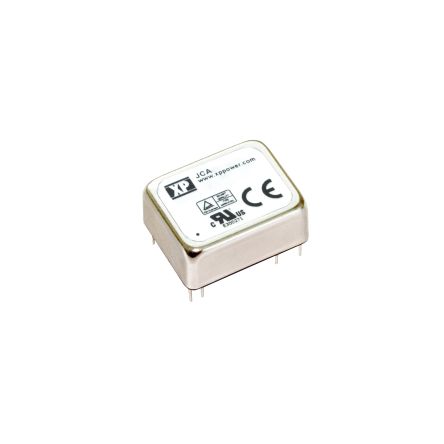

XP POWER AC-DC模块 JCA0412S05

JCA0412S05概述


    产品简介


    JCA系列 DC-DC转换器 是一款高效且紧凑的电源模块,广泛应用于通信设备、工业控制、医疗器械及各类便携式电子设备中。该系列产品提供单输出和双输出两种类型,输入电压范围宽广(5V至48V),输出电压和电流可根据需求灵活选择。得益于其高效率和宽泛的工作温度范围,JCA系列能够在苛刻环境下稳定运行,满足各种复杂的应用需求。

    技术参数


    以下是JCA系列的关键技术参数:
    - 输入电压范围:5V (4.5-9.0VDC),12V (9-18VDC),24V (18-36VDC),48V (36-75VDC)
    - 输出电压精度:±1%最大值
    - 负载调节:±1%
    - 线性调节:±0.3%
    - 隔离电压:输入到输出1500VDC,输入到外壳500VDC,输出到外壳500VDC
    - 工作效率:最高可达85%
    - 工作温度范围:-40°C至+100°C
    - 存储温度范围:-55°C至+125°C
    - 电磁兼容性:符合EN55022标准,具备出色的抗干扰能力

    产品特点和优势


    JCA系列 DC-DC转换器的独特之处在于其紧凑设计(仅1.0" x 0.8")与卓越性能的结合。采用行业标准引脚布局,便于集成于现有系统。其内置过流保护、短路保护及过压保护机制,确保了长期运行的可靠性。此外,其高功率密度(JCA04: 12.5W/in³;JCA06: 18.8W/in³)使其成为空间受限应用的理想选择。

    应用案例和使用建议


    应用案例
    - 医疗设备:为精密仪器提供稳定的直流电源。
    - 工业自动化:适应严苛环境下的不间断供电需求。
    - 通信基础设施:支持基站、路由器等设备的电力供应。
    使用建议
    在实际应用中,建议根据负载需求选择合适的型号以优化效率。对于需要更高效率的应用场景,可以增加外部滤波电容来减少纹波噪声。同时,在极端温度环境下使用时,需考虑散热设计,以避免因过热导致性能下降。

    兼容性和支持


    JCA系列完全符合UL60950-1、CSA C22.2 No. 60950-1-03和CE认证要求。厂商提供三年质保服务,并附带详细的技术文档和应用指南,便于用户快速上手和故障排查。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出规定范围,调整输入电压 |
    | 设备无法启动 | 确认接线正确无误,检查是否有短路现象 |
    | 纹波噪声较大 | 增加输出端滤波电容 |

    总结和推荐


    综上所述,JCA系列 DC-DC转换器凭借其高效能、高可靠性及广泛适用性,是一款值得推荐的产品。它不仅能够满足大多数现代电子设备的需求,还能为开发者提供极大的灵活性和便利性。因此,无论是研发工程师还是系统集成商,都可以放心选用这款产品来提升项目质量和技术水平。

JCA0412S05参数

参数
输入电压最大值 18V
散热方式 -
最大容性负载 -
输入电压最小值 9V~18V(DC)
转换效率 82%
输出电流最大值 800mA
输出电压 5V
输出电压组数 1
特性 OCP,OVP,SCP,UVLO
输出总功率 -
开关频率 -
输出方式 DC-DC
类型 -
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0412S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0412S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0412S05 JCA0412S05数据手册

JCA0412S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.8875 ¥ 333.4074
4+ $ 34.16 ¥ 278.343
16+ $ 30.0477 ¥ 247.0408
64+ $ 28.7712 ¥ 236.5459
库存: 16
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 333.4
