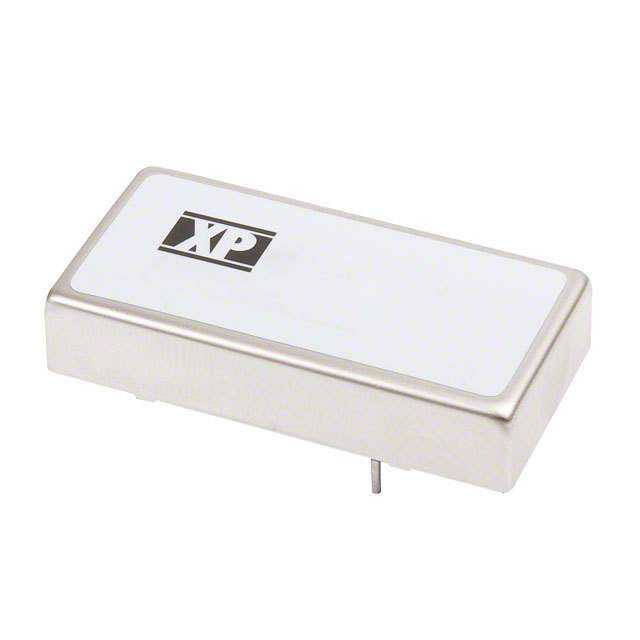

JCK2024S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 18 → 36 V 直流输入, 3.3V 直流输出, 20W
供应商型号: 1738253
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCK2024S3V3

JCK2024S3V3概述


    产品简介


    DC-DC 转换器(JCK系列)
    JCK系列是一种高效、高隔离度的DC-DC转换器,适用于各种输入电压范围(12V, 24V, 和48V)。这些转换器提供单输出和双输出选项,并具有远程启停功能。它们广泛应用于通信、工业控制、医疗设备、铁路系统及新能源等领域。

    技术参数


    - 输入电压范围:9-18 VDC(12V输入)
    18-36 VDC(24V输入)
    36-75 VDC(48V输入)
    - 效率:最高可达93%
    - 隔离电压:1600 VDC
    - 工作温度范围:-40°C 至 +100°C
    - 过压保护:不同输出电压型号有不同阈值
    - 短路保护:恢复式保护
    - 启动延迟时间:<20毫秒
    - 纹波噪声:75 mV pk-pk

    产品特点和优势


    JCK系列DC-DC转换器具备以下独特功能和优势:
    - 宽输入电压范围:支持多种输入电压,适应不同的应用场景。
    - 高效率:最高效率达到93%,在各种负载条件下均有出色表现。
    - 高隔离度:1600 VDC的隔离电压确保安全可靠。
    - 宽温域工作能力:-40°C至+100°C的工作温度范围,适合恶劣环境。
    - 远程启停功能:通过逻辑电平控制,实现远程开关机操作。
    - 低纹波噪声:保证输出稳定,减少对后级电路的影响。

    应用案例和使用建议


    应用案例
    1. 通信基站:在通信基站中,JCK系列DC-DC转换器可以提供稳定可靠的电源输出,以应对不同负载变化。
    2. 工业自动化:在工业自动化控制系统中,JCK系列可以确保设备在各种工况下稳定运行。
    使用建议
    - 负载选择:根据实际需求选择合适的输出电流和电压型号。
    - 散热设计:在高温环境下工作时,应考虑增加散热措施以避免过热。
    - 外部滤波器:为减小输出纹波噪声,可在输出端加装滤波器。

    兼容性和支持


    - 兼容性:JCK系列DC-DC转换器可与多种标准接口兼容,如SMD贴片封装。
    - 支持服务:制造商提供3年质保,以及技术支持服务,帮助用户解决使用过程中遇到的技术问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定;确认负载是否合适。 |
    | 启动延迟过长 | 检查电路连接是否正确;增加输入电容。 |
    | 过热报警 | 检查散热条件是否良好;减少负载。 |

    总结和推荐



    总结


    JCK系列DC-DC转换器凭借其宽泛的输入电压范围、高效率和高可靠性,在多种应用场景中表现出色。尤其适用于需要高隔离度和宽温域工作的场合。
    推荐
    强烈推荐给需要高稳定性和高效率电源解决方案的用户。该产品在通讯、工业控制和医疗设备等多个领域都展现出极高的性价比和可靠性,是用户不可多得的选择。

JCK2024S3V3参数

参数
类型 -
输出电流最大值 5.5A
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出总功率 -
输出电压组数 1
输入电压最小值 24V(DC)
输出方式 DC-DC
开关频率 -
转换效率 91%
输出电压 3.3V
最大容性负载 -
散热方式 -
输入电压最大值 36V
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK2024S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK2024S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK2024S3V3 JCK2024S3V3数据手册

JCK2024S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
