ISU0305S24

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ISU03系列, 4.5 → 12 V 直流输入, 24V 直流输出, 3W
供应商型号: 1470-4272-ND
供应商: Digi-Key
标准整包数: 1

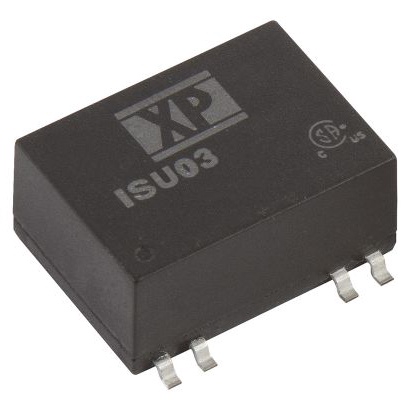

XP POWER DC-DC模块 ISU0305S24

ISU0305S24概述

    ISU03系列DC-DC转换器:技术概述与应用指南

    产品简介


    ISU03系列DC-DC转换器是XP Power公司推出的一款高性能单/双输出电源模块,适用于广泛的应用场景。该转换器采用紧凑型表面贴装(SMD)封装设计,支持4:1宽输入电压范围,可在极宽的工作温度范围内稳定运行。凭借其出色的隔离能力和高效率,ISU03系列转换器是现代电子系统中不可或缺的一部分,尤其适用于信息通信技术(ICT)、工业自动化和医疗设备等领域。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压范围 | 4.5 | 9-36 | 18-75 | VDC | - |
    | 输出电压范围 | 5 | 5-30 | - | VDC | 见模型与评级表 |
    | 输出电流 | - | 600 | - | mA | 见模型与评级表 |
    | 效率 | - | 80 | 83 | % | 见模型与评级表 |
    | 隔离电压 | 1500 | - | 1800 | VDC | 60秒/1秒 |
    | 工作温度 | -40 | - | +95 | °C | - |
    | 环境湿度 | - | - | 95 | %RH | 非冷凝 |

    产品特点和优势


    - 宽输入电压范围:支持4:1宽输入电压范围,确保在不同电源环境下稳定运行。
    - 高效率:典型效率高达83%,确保在各种负载条件下的高效能。
    - 紧凑封装:采用SMD封装,体积小巧,便于集成。
    - 优异的隔离性能:隔离电压高达1500 VDC,提供可靠的电气隔离。
    - 宽温工作范围:能够在-40°C到+95°C的温度范围内稳定工作,适应各种严苛环境。
    - ITE安全认证:通过CB、UL和cUL认证,满足信息通信技术设备的安全标准。

    应用案例和使用建议


    ISU03系列转换器广泛应用于各种电子设备中,例如:
    - 通信基础设施:确保电信基站和数据中心内电子设备的可靠供电。
    - 工业自动化:为工厂自动化系统提供稳定可靠的电源。
    - 医疗设备:为精密医疗仪器提供纯净稳定的电源,保证测量结果的准确性。
    使用建议:
    - 在进行电路设计时,建议选用合适的外部输入电容器,以进一步提升稳定性,如CHEMI-CON KY 220µF/100V。
    - 在选择型号时,考虑具体应用的需求,确保所选型号符合电压和电流要求。

    兼容性和支持


    - 兼容性:ISU03系列转换器支持与多种电子元器件和设备的兼容,能够轻松集成到现有系统中。
    - 技术支持:XP Power提供全面的技术支持服务,包括安装指导、故障排除和售后服务。此外,该产品还享有3年质保期,确保用户放心使用。

    常见问题与解决方案


    - 问题1:无法启动
    - 解决方法:检查输入电压是否在额定范围内,确认连接正确无误。
    - 问题2:输出电压不稳定
    - 解决方法:检查负载情况,确保负载在规定范围内。如果问题仍然存在,请检查输入电容器的选择和连接。
    - 问题3:短路保护失效
    - 解决方法:确认是否有过载现象,检查短路保护设置是否正确。

    总结和推荐


    ISU03系列DC-DC转换器凭借其宽输入电压范围、高效率和优良的隔离性能,在多种应用环境中表现出色。其紧凑的设计使其易于集成到各种电子产品中,且广泛的适用温度范围使其成为在严苛环境下工作的理想选择。因此,我们强烈推荐在需要高性能电源解决方案的应用中使用ISU03系列转换器。

ISU0305S24参数

参数
类型 -
输出电压组数 1
输出总功率 3W
转换效率 -
输出方式 Fixed
输入电压最小值 4.5V
最大容性负载 -
输出电压 24V
开关频率 100KHz(Typ)
散热方式 -
特性 Remote On/Off,SCP
输入电压最大值 12V
输出电流最大值 125mA
长*宽*高 19mm(长度)*17mm(宽度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装,管装

ISU0305S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISU0305S24数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISU0305S24 ISU0305S24数据手册

ISU0305S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.744 ¥ 248.9201
5+ $ 28.8496 ¥ 241.4351
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 248.92
