VCE05US05-P

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Universal Input 1A 5V 1 85V~264V(AC) 通孔安装
供应商型号: SG-VCE05US05-P
供应商: 国内现货
标准整包数: 1

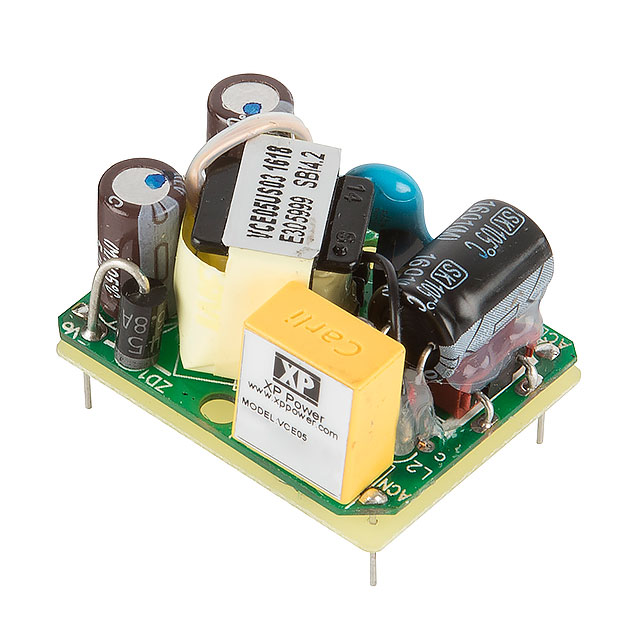

XP POWER AC-DC模块 VCE05US05-P

VCE05US05-P概述

    VCE05 Series AC-DC Power Supplies

    1. 产品简介


    VCE05 系列是为低功耗的信息技术设备(ITE)和工业应用设计的一系列开放式框架和封装式交流直流电源。此系列提供两种机械选项:开放式框架和封装式PCB安装。这些产品通过全球范围内的安全标准认证,并且符合等级B的传导和辐射发射要求,拥有130%、持续30秒的峰值负载能力。作为II类隔离部件,它们能轻松集成到广泛的应用中。

    2. 技术参数


    - 输入电压范围: 85-264 VAC(降额至90%在85VAC)
    - 输出电压范围: 3.3VDC 到 48VDC
    - 输出功率: 5W
    - 输出电流范围: 100mA 至 1573mA
    - 效率: 78%
    - 工作温度范围: -25°C 到 +70°C(+50°C到+70°C之间线性降额)
    - 输入电流: 0.10A/0.06A(115VAC/230VAC下满载)
    - 启动延迟: 2秒
    - 纹波和噪声: 180mV峰峰值(3.3-5V模型), 1%峰峰值(9V-48V模型)

    3. 产品特点和优势


    - 紧凑尺寸: 开放式框架型号尺寸为1.30 x 1.10 x 0.75英寸,封装型为1.20 x 1.00 x 0.705英寸。
    - 单一输出电压范围: 从3.3V到48VDC
    - 低成本: 出色的成本效益比,适合多种应用。
    - 高可靠性: 三年质保。
    - 低无负载输入功率: <0.3W
    - 峰值负载能力: 130%,持续30秒
    - II类设计: 无需接地

    4. 应用案例和使用建议


    - 应用场景: VCE05系列广泛应用于各种信息技术设备和工业自动化设备,如服务器、网络设备、通信设备和工厂自动化设备。
    - 使用建议:
    - 确保输入电压在允许范围内以避免损坏。
    - 在高温环境下使用时需要考虑散热措施。
    - 注意连接电缆的长度以减少电磁干扰。

    5. 兼容性和支持


    - 兼容性: VCE05系列与各种通用接口兼容,可以方便地安装在大多数电路板上。
    - 厂商支持: 厂商提供三年质保,确保产品可靠运行。如遇到任何问题,可以通过官方渠道联系技术支持。

    6. 常见问题与解决方案


    - 问题1: 电源无法启动。
    - 解决方案: 检查输入电压是否在规定范围内,确认所有接线正确且紧固。

    - 问题2: 输出电压不稳定。
    - 解决方案: 确认负载情况是否超出允许范围,检查电源是否已达到最大额定值。

    7. 总结和推荐


    VCE05系列AC-DC电源供应器凭借其出色的性价比、广泛的适用范围以及高效稳定的工作表现,是众多信息技术和工业应用的理想选择。无论是对于小型项目还是大规模部署,该系列产品都展现了卓越的性能。因此,我强烈推荐使用VCE05系列作为您的电源解决方案。

VCE05US05-P参数

参数
特性 Universal Input
输出电压 5V
开关频率 -
类型 -
输出电流最大值 1A
散热方式 -
输出电压组数 1
输出总功率 -
转换效率 -
最大容性负载 -
输入电压最小值 85V~264V(AC)
输出方式 -
输入电压最大值 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

VCE05US05-P厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCE05US05-P数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCE05US05-P VCE05US05-P数据手册

VCE05US05-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
