JCA0312S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 9 → 18 V 直流输入, 12V 直流输出, 3W
供应商型号: 1619052
供应商: 海外现货
标准整包数: 16

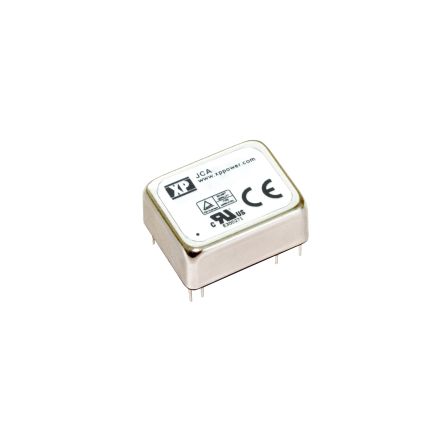

XP POWER AC-DC模块 JCA0312S12

JCA0312S12概述

    JCA 系列 DC-DC 转换器技术手册

    产品简介


    JCA系列是专为高效率、高可靠性设计的DC-DC转换器,适用于多种工业应用场合。这些转换器具有紧凑的金属封装(尺寸为1.0英寸 x 0.8英寸),并且采用了行业标准的引脚布局,使得安装和集成更加便捷。该系列产品具有广泛的输入电压范围,包括5V、12V、24V和48V,并且能够提供单输出和双输出选项,满足不同的电源需求。

    技术参数


    - 输入电压范围:
    - 5V:4.5-9.0VDC
    - 12V:9-18VDC
    - 24V:18-36VDC
    - 48V:36-75VDC
    - 输出电压:详见技术手册中的表格。
    - 初始设定精度: ±1%
    - 启动延迟时间: 最大30毫秒
    - 启动上升时间: 典型3.5毫秒
    - 最小负载: 无最小负载要求
    - 线性调节: ±0.3%
    - 负载调节: ±1%
    - 交差调节: 双输出型号上±5%
    - 瞬态响应: 4%最大偏离,恢复到1%以内所需时间<500微秒
    - 纹波与噪声: 50mV峰峰值,带宽20MHz
    - 过电流保护: 150%典型,触发后重启
    - 短路保护: 连续保护并自动恢复
    - 过电压保护: 150%典型,通过重启输入来复位
    - 温度系数: ±0.05%/℃
    - 隔离度: 输入到输出1500VDC,基本绝缘;输入到外壳500VDC;输出到外壳500VDC
    - 开关频率: 300kHz典型
    - 功率密度:
    - JCA02: 6.25W/in³
    - JCA03: 9.38W/in³
    - 平均故障间隔时间(MTBF): >2百万小时
    - 工作温度: -40°C至+100°C
    - 存储温度: -55°C至+125°C
    - 冷却方式: 自然对流
    - 工作湿度: 高达95%,非凝结

    产品特点和优势


    JCA系列的DC-DC转换器具有多种显著优势,例如紧凑的设计、广泛的输入电压范围和高度的可靠性。其独特的特性包括:
    - 行业标准引脚布局,便于安装
    - 高效能转换,效率可达70%-78%
    - 广泛的输入和输出电压选择
    - 高等级的安全认证(如UL和TUV认证)
    这些特性使JCA系列成为许多应用场景的理想选择,尤其在工业自动化、电信设备、医疗设备和其他需要稳定电源供应的环境中。

    应用案例和使用建议


    JCA系列广泛应用于各类工业设备,包括:
    - 工业控制和自动化系统
    - 通信设备
    - 医疗设备
    - 测试和测量设备
    在应用过程中,建议根据具体需求选择合适的电压和电流输出型号,以确保最佳性能。特别是在高环境温度下运行时,应注意散热问题,以免影响设备的稳定性。

    兼容性和支持


    JCA系列的转换器设计有良好的兼容性,可以与其他标准接口设备轻松配合使用。厂商提供了详尽的技术文档和支持服务,包括:
    - 用户手册
    - 技术资料
    - 保修政策
    对于技术问题,用户可以通过制造商的官方网站联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问题: 设备开机后不工作。
    - 解决方案: 检查输入电压是否在规定范围内,并确保连接正确。

    - 问题: 输出电压不稳定。
    - 解决方案: 确认负载是否过大,尝试减小负载并检查电路板是否有接触不良的问题。

    - 问题: 设备过热。
    - 解决方案: 检查散热措施是否到位,确保空气流通良好。

    总结和推荐


    总体而言,JCA系列DC-DC转换器凭借其高效、可靠的性能以及广泛的适用范围,成为众多工业设备制造商的首选电源解决方案。建议在需要高可靠性和高效率电源的环境中考虑采用此系列产品。

JCA0312S12参数

参数
输出总功率 3W
输出电压组数 1
输出电流最大值 260mA
转换效率 78%
类型 -
散热方式 -
输入电压最大值 18V
特性 OCP,OVP,SCP,UVLO
最大容性负载 -
开关频率 300KHz(Typ)
输出方式 Fixed
输出电压 12V
输入电压最小值 9V
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0312S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0312S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0312S12 JCA0312S12数据手册
