JCD0605D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP 200mA 15V 2 9V 通孔安装
供应商型号: 2065306
供应商: element14
标准整包数: 1

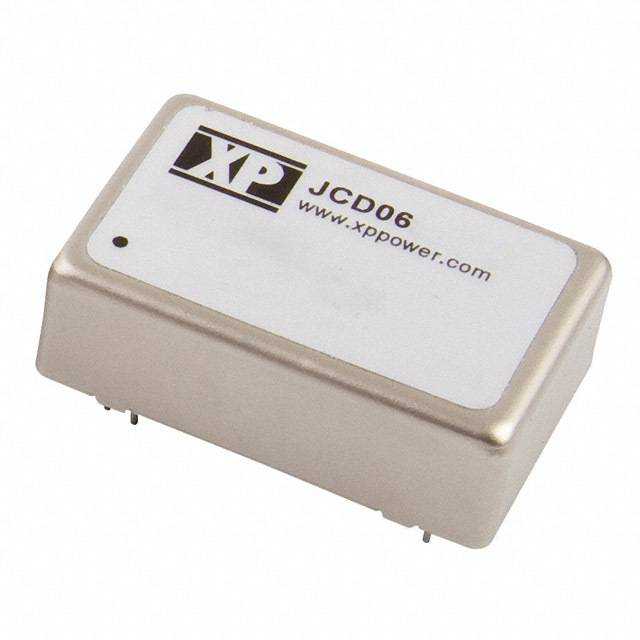

XP POWER AC-DC模块 JCD0605D15

JCD0605D15概述


    产品简介




    JCD系列电子元器件是一款高性能的直流-直流(DC/DC)转换器,适用于多种电压输入范围,如5V、12V、24V和48V。其主要功能是将输入的直流电转换为所需的各种电压输出,以满足不同电路的需求。这些转换器广泛应用于通信设备、工业控制系统、汽车电子、医疗设备等多个领域。


    技术参数




    输入电压范围:
    - 5V (4.5-9 VDC)
    - 12V (9-18 VDC)
    - 24V (18-36 VDC)
    - 48V (36-72 VDC)

    电气特性:
    - 功率输出: 4W、5W 和 6W
    - 效率: 见表格
    - 隔离电压: 1600VDC(可选3500VDC隔离版本)
    - 工作温度范围: -40°C至+100°C
    - 过载保护: 150%满负载(仅限5V输入模型)
    - 短路保护: 自动恢复
    - 瞬态响应: 250µs内恢复到1%(对于JCD0412/24/48S3V3及D03型号,为300µs)

    输入滤波:
    - 输入电流: 见表格
    - 输入反射纹波电流: 35mA rms通过12µH电感
    - 输入浪涌电压: 见表格

    输出特性:
    - 输出电压: 见表格
    - 电压精度: ±1%(±2%对于特定型号)
    - 电压平衡: ±1%(±2%对于特定型号)
    - 最大容性负载: 见表格

    其他参数:
    - 启动延迟时间: 5V输入典型值20ms,12/24/48V输入典型值500ms
    - 峰值纹波噪声: 60mV pk-pk,20MHz带宽


    产品特点和优势




    JCD系列电子元器件具有以下显著特点:
    - 宽输入电压范围: 支持多种电压输入,适应不同的应用场景。
    - 高隔离电压: 1600VDC的输入到输出隔离电压,确保电气安全。
    - 高效率: 高达85%的效率,减少能量损耗。
    - 强大的保护功能: 连续短路保护和自动恢复功能,增强产品的可靠性和耐用性。
    - 宽工作温度范围: -40°C至+100°C的工作温度范围,适用于严苛环境。


    应用案例和使用建议




    应用场景示例:
    - 通信设备: JCD系列转换器可用于通信基站、路由器和其他通信设备的电源管理,提供稳定可靠的电压输出。
    - 工业控制系统: 在自动化生产线中,该转换器可以为传感器、执行器等提供所需的电源。

    使用建议:
    - 在选择输入电压时,应根据具体需求和环境条件进行合理选择,避免过载现象。
    - 注意连接负载的电容大小,过大或过小都会影响转换器的稳定性和寿命。


    兼容性和支持




    兼容性:
    - JCD系列转换器采用标准24针DIL封装,与大多数标准电路板兼容。
    - 可选3500VDC隔离版本,通过添加“-H”后缀实现。

    支持和服务:
    - 厂商提供三年质保。
    - 提供详细的技术文档和应用指南,帮助用户快速理解和使用产品。


    常见问题与解决方案




    常见问题及解决办法:
    1. 问题:启动延迟时间过长
    - 解决方案: 检查输入电压是否符合要求,适当增加输入电容。

    2. 问题:输出电压不稳定
    - 解决方案: 检查负载情况,确保负载不超过额定范围;检查输出电容是否匹配。

    3. 问题:出现过热现象
    - 解决方案: 确保散热措施到位,检查环境温度是否超出工作范围。


    总结和推荐




    JCD系列电子元器件凭借其宽输入电压范围、高隔离电压、高效率、强大的保护功能和宽工作温度范围等特点,成为一款极具竞争力的产品。适用于多种应用场景,包括通信设备、工业控制系统和医疗设备等领域。厂商提供的支持服务也十分完善,因此我们强烈推荐这款产品给需要高性能DC/DC转换器的用户。

JCD0605D15参数

参数
特性 OCP,OVP,SCP
开关频率 -
输入电压最小值 -
输出总功率 -
输入电压最大值 9V
最大容性负载 -
类型 -
输出电流最大值 200mA
输出方式 -
散热方式 -
转换效率 -
输出电压组数 2
输出电压 15V
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0605D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0605D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0605D15 JCD0605D15数据手册

JCD0605D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
