RCQ7572S24

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, RCQ75系列, 43 → 101 V 直流输入, 24V 直流输出, 75W
供应商型号: 209-RCQ7572S24
供应商: Mouser
标准整包数: 1

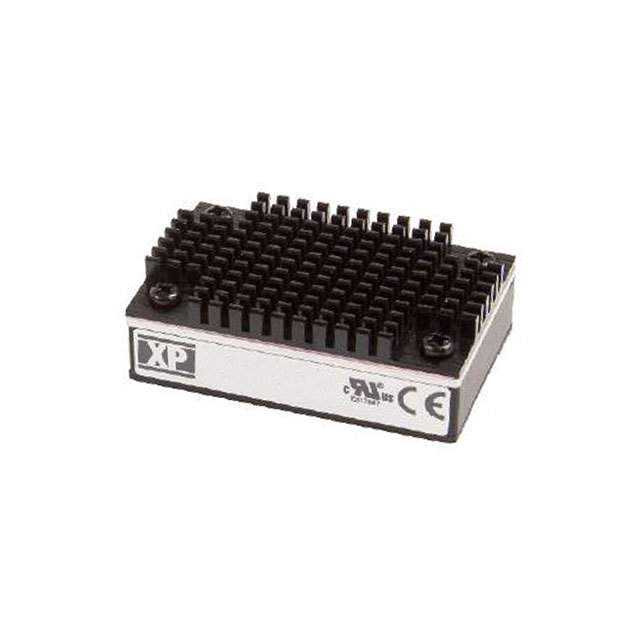

XP POWER DC-DC模块 RCQ7572S24

RCQ7572S24概述

    RCQ75 Series DC-DC Converter XP Power

    产品简介


    XP Power 的 RCQ75 系列 DC-DC 转换器专为轨旁应用设计,旨在满足高可靠性和严苛的工作条件要求。其主要功能包括单路输出调节、宽电压输入范围(72 和 110 VDC),以及基板冷却。该转换器适用于工业自动化、铁路系统和电力传输等领域,能够提供稳定可靠的电源解决方案。

    技术参数


    RCQ75 系列 DC-DC 转换器的主要技术规格如下:
    - 输入电压范围: 43-101 VDC (72 V 额定值) 或 66-160 VDC (110 V 额定值)
    - 输出电压: 5 V, 12 V, 15 V, 24 V
    - 输出电流: 最大 15.00 A (5 V 输出),最小 3.125 A (24 V 输出)
    - 输入电流: 典型值为 2.5 mA (当输出关闭时)
    - 过压保护: 最高达输出电压的 150%
    - 最大容性负载: 视具体型号而定
    - 效率: 高达 92%
    - 隔离: 输入到输出 3000 VAC (60 s),输出到外壳 1500 VDC
    - 工作温度范围: -40°C 到 +105°C
    - 外形尺寸: 2.28 x 1.45 x 0.50 英寸 (57.9 x 36.8 x 12.7 mm)

    产品特点和优势


    RCQ75 系列 DC-DC 转换器具备以下显著优势:
    - 高效率: 最高达 92%,有效降低能源损耗。
    - 宽电压输入范围: 支持 72 和 110 VDC,适用于多种应用场景。
    - 远程开关控制与远程感应: 提供灵活的控制方式。
    - 高隔离度: 输入到输出的 3000 VAC 隔离确保安全操作。
    - 严格的环境适应性: 工作温度范围广泛,适用于极端环境。

    应用案例和使用建议


    RCQ75 系列 DC-DC 转换器广泛应用于工业自动化、铁路系统、电力传输等领域。例如,在铁路系统中,它可作为车载电源系统的一部分,为各种设备供电。建议在使用时注意以下几点:
    - 散热管理: 由于其额定功率较高,建议使用可选的散热片(-HK 后缀型号)以优化散热效果。
    - 正确连接传感器: 远程感测(-Sense)功能需正确配置,以避免输出偏差超过 10%。
    - 负载管理: 在低负载情况下,考虑外部电容的使用以确保稳定性。

    兼容性和支持


    - 兼容性: RCQ75 系列 DC-DC 转换器具有良好的兼容性,可与多种电子设备配合使用。
    - 支持和服务: XP Power 提供 3 年质保服务,并有详尽的技术文档和支持团队,可帮助用户解决问题。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    - 问题 1: 输出电压不稳定
    - 解决办法: 检查远程传感器是否正确连接,确保无负载变化。
    - 问题 2: 设备无法启动
    - 解决办法: 确认输入电压是否在规定范围内,检查远程开关控制是否正常。
    - 问题 3: 温度过高
    - 解决办法: 安装散热片或调整环境通风。

    总结和推荐


    RCQ75 系列 DC-DC 转换器是一款高性能的产品,适合在恶劣环境中使用。其宽输入电压范围、高效率和严格的安全标准使其成为工业自动化和铁路系统的理想选择。强烈推荐此款产品用于需要稳定可靠电源的应用场合。

RCQ7572S24参数

参数
类型 -
输出电压组数 1
特性 Remote On/Off
输入电压最大值 101V
最大容性负载 -
输出方式 -
输入电压最小值 72V(DC)
输出电流最大值 3.13A
转换效率 91%
输出总功率 -
输出电压 24V
散热方式 -
开关频率 -
长*宽*高 57.9mm(长度)*36.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

RCQ7572S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

RCQ7572S24数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER RCQ7572S24 RCQ7572S24数据手册

RCQ7572S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
