JCA0224D03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 18 → 36 V 直流输入, ±15V 直流输出, 2W
供应商型号: 1673037
供应商: 海外现货
标准整包数: 16

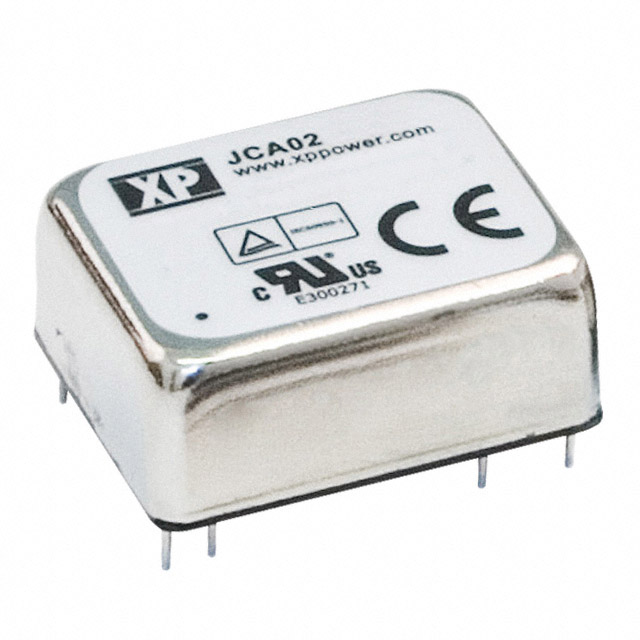

XP POWER AC-DC模块 JCA0224D03

JCA0224D03概述

    电子元器件产品技术手册:JCA系列

    产品简介


    JCA系列是紧凑型电源转换模块,适用于广泛的应用场景,如工业自动化、通信设备和医疗设备等。其主要功能包括将输入电压转换为所需的输出电压,提供稳定的电力供应,以满足各种设备的需求。JCA系列具有单输出和双输出两种型号,可以适应不同的电压需求和应用场景。

    技术参数


    - 输入电压范围:
    - 5 V (4.5-9.0 VDC)
    - 12 V (9-18 VDC)
    - 24 V (18-36 VDC)
    - 48 V (36-75 VDC)
    - 输出电压精度: ±1%最大
    - 启动延迟: 30毫秒最大
    - 负载调节: ±1%
    - 过电流保护: 150%典型,通过故障重启(hiccup模式)
    - 效率: 见表格
    - 绝缘耐压: 1500 VDC 输入到输出,基本绝缘
    - 工作温度: -40 °C 到 +100 °C
    - 冷却方式: 自然对流冷却

    产品特点和优势


    JCA系列的主要特点和优势如下:
    1. 高效率: 不同型号的效率均高于68%,最高可达78%,适用于节能要求高的应用场合。
    2. 宽输入电压范围: 支持从5 V到48 V的宽范围输入电压,适用于多种设备。
    3. 紧凑封装: 尺寸仅为1.0英寸×0.8英寸,适合空间有限的应用场合。
    4. 高可靠性: 工作温度范围广,从-40°C到+100°C,同时具备UL和TUV认证。
    5. 高性能指标: 负载调节和线性调节性能优异,确保稳定输出。

    应用案例和使用建议


    应用案例:
    - 工业自动化: 用于传感器和控制器的供电。
    - 通信设备: 为网络路由器和交换机提供可靠的电力供应。
    - 医疗设备: 用于医疗器械的稳定电源供给。
    使用建议:
    - 在使用时,应确保输入电压在规定的范围内,避免超范围导致损坏。
    - 定期检查电源模块的工作状态,确保散热良好,避免过热。

    兼容性和支持


    JCA系列模块支持广泛的输入电压范围,并且具有良好的电磁兼容性,符合EN55022标准。厂商提供3年的保修期,并且在用户手册中提供了详尽的技术支持和维护信息。

    常见问题与解决方案


    - 问题: 输入电压不稳定导致输出电压波动大。
    - 解决方案: 检查输入电源,确保其稳定,并加装稳压电路或滤波电容。

    - 问题: 模块在高温环境下无法正常工作。
    - 解决方案: 确保良好的散热环境,避免长时间暴露在高温下。

    总结和推荐


    JCA系列是一个高效、稳定、适用范围广泛的电源模块。其宽泛的输入电压范围、紧凑的尺寸、高效率和卓越的性能使其成为众多应用的理想选择。经过全面测试,我们推荐使用JCA系列模块,特别是对于需要高可靠性的应用场景。

JCA0224D03参数

参数
输出电压组数 2
类型 -
输出方式 -
输出电流最大值 70mA,70mA
散热方式 -
最大容性负载 -
输出电压 15V
输入电压最小值 18V
特性 OCP,OVP,SCP,UVLO
开关频率 -
输出总功率 2W
输入电压最大值 36V
转换效率 73%
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0224D03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0224D03数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0224D03 JCA0224D03数据手册

JCA0224D03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ ¥ 2244.8641
库存: 163
起订量: 16 增量: 0
交货地:
最小起订量为:4
合计: ¥ 8979.45
