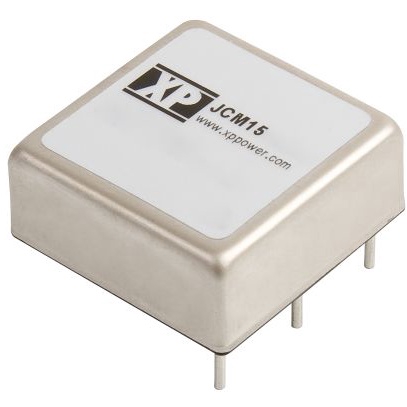

JCM1512D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM系列, 9 → 18 V 直流输入, ±15V 直流输出, 15W
供应商型号: 1821536
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCM1512D15

JCM1512D15概述

    JCM Series DC-DC Converter 技术手册

    1. 产品简介


    JCM系列是高功率密度的直流到直流转换器,适用于广泛的应用领域。它们提供了非常高的效率(最高可达89%),适合于各种需要稳定电源输出的场合,如通信设备、工业自动化、医疗设备及航空航天系统等。

    2. 技术参数


    - 输入电压范围:9-18 VDC(12V)、18-36 VDC(24V)、36-75 VDC(48V)
    - 最大输入电流:见型号表格
    - 输入滤波器:π网络
    - 输入反射电流:峰值-峰值电流(JCM15: 20 mA;JCM20: 30 mA)
    - 输入浪涌电流:12V型号:36 VDC持续100毫秒;24V型号:50 VDC持续100毫秒;48V型号:100 VDC持续100毫秒
    - 输出电压:见型号表格
    - 输出精度:初始设置精度±1%,负载调节精度±0.5%
    - 瞬态响应:25%负载变化时,最大偏离<3%,250微秒内恢复到1%
    - 过压保护:各电压等级有不同的保护电压值
    - 过载保护:150%满载
    - 短路保护:自恢复式过流保护
    - 最大容性负载:见型号表格
    - 温漂系数:±0.02°C
    - 远程开启/关闭:大于3.0 VDC或开路,小于1.2 VDC或短路引脚2和3
    - 效率:见型号表格
    - 隔离度:输入到输出、输入到外壳、输出到外壳均为1600 VDC
    - 隔离电容:JCM15最大为1200 pF,JCM20最大为1000 pF
    - 开关频率:JCM15:375 kHz典型,JCM20:330 kHz典型
    - 功率密度:JCM15:38.4 W/in³,JCM20:51.3 W/in³
    - 平均故障间隔时间(MTBF):>560 kHrs(符合MIL-STD-217F标准)

    3. 产品特点和优势


    JCM系列直流转换器具有非常高的功率密度,能效高达89%。同时提供广泛的输入和输出电压选择,适用于多种电源需求。这些转换器还具备出色的电磁兼容性和坚固的环境适应性,可以在极端温度条件下正常工作,适用于严苛的工业应用环境。其卓越的过压和短路保护机制保证了在复杂电路中的可靠性。

    4. 应用案例和使用建议


    在通信基础设施中,JCM系列可以为各种设备提供稳定的直流电源,如基站和路由器。在工业环境中,它们可以用作控制系统的主电源或备用电源。在设计系统时,建议使用低电感和大容量电容器来进一步提高稳定性。此外,确保正确的安装和连接以避免任何可能影响性能的因素。

    5. 兼容性和支持


    JCM系列转换器与其他符合相关标准的电子元器件和设备兼容。制造商提供了详尽的技术支持文档和客户支持服务,确保用户在安装和操作过程中遇到的问题能得到及时解决。

    6. 常见问题与解决方案


    - 问题:电源启动延迟长
    - 解决方案:检查输入电压是否处于额定范围内,确认输入电容容量是否足够。
    - 问题:输出电压不稳定
    - 解决方案:调整外部调节电阻(RTrim-up 和 RTrim-down)以精确设置输出电压。
    - 问题:温度过高
    - 解决方案:检查散热措施是否有效,必要时可增加散热片或采用强制风冷方式。

    7. 总结和推荐


    JCM系列DC-DC转换器凭借其高效率、高功率密度和广泛的电压覆盖范围,在众多应用领域中表现出色。其独特的特性和优异的性能使其成为市场上极具竞争力的产品之一。我们强烈推荐这一系列产品给需要高性能直流电源解决方案的应用开发者和技术爱好者。

JCM1512D15参数

参数
类型 -
输出电压组数 2
输入电压最大值 18V
特性 Remote On/Off,OCP,OVP,SCP
开关频率 375KHz
输入电压最小值 9V
输出电流最大值 500mA,500mA
输出方式 Fixed
输出总功率 15W
输出电压 15V
最大容性负载 -
散热方式 -
转换效率 89%
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
