ECL05US12-E

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 5W开关电源, 12V 直流输出电压 410mA输出电流, 1输出点
供应商型号: 1765286
供应商: 海外现货
标准整包数: 1

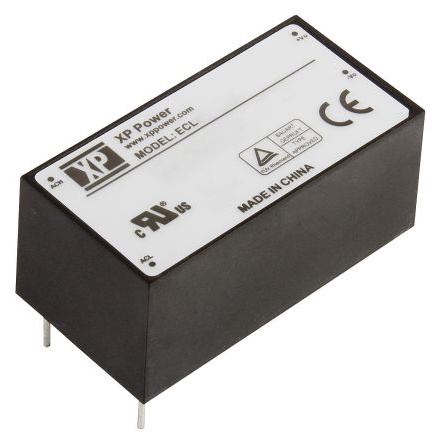

XP POWER AC-DC模块 ECL05US12-E

ECL05US12-E概述


    产品简介


    产品类型:ECL系列电源模块,支持单输出和多输出版本,可选封装方式包括PCB板载、机壳安装及封装PCB板载。
    主要功能:为电子系统提供稳定的直流电源,具有多种输出电压和电流配置,以满足不同的应用需求。
    应用领域:广泛应用于通信设备、工业自动化、医疗设备、LED照明及其它需要稳定直流电源的应用场合。

    技术参数


    - 输入电压:85-264 VAC(120-370 VDC)
    - 输入频率:47-63 Hz
    - 输出电压:见表格(多种配置)
    - 输出电流:见表格(多种配置)
    - 效率:72%-84%不等(根据具体型号)
    - 功率密度:ECL05: 2.25 W/in³,ECL10: 5.50 W/in³,ECL15: 5.30 W/in³,ECL25: 5.90 W/in³,ECL30: 7.10 W/in³
    - 启动延迟时间:最大3秒
    - 工作温度范围:-20°C至+70°C,存储温度:-40°C至+85°C
    - 尺寸和重量:多种型号,具体尺寸和重量请参考手册

    产品特点和优势


    - 超紧凑设计:尺寸小,适合空间受限的应用。
    - 多输出版本:支持单输出、双输出和三输出,方便灵活使用。
    - 低功耗:待机状态下输入功率小于0.3瓦。
    - 高可靠性:提供3年保修期,平均无故障时间长。
    - 符合多项标准:如EN61000-3-2、EN55022、IEC60950-1等,确保产品安全可靠。

    应用案例和使用建议


    应用案例
    ECL系列电源模块广泛应用于通信基站、工厂自动化控制系统、医疗设备等领域,为各种设备提供稳定可靠的电源。
    使用建议
    - 在选择合适型号时,考虑输出电压和电流的需求,以及是否需要多输出版本。
    - 注意散热,确保良好的通风条件。
    - 安装时,遵循手册中的机械细节和接线说明,保证连接稳固。

    兼容性和支持


    - 兼容性:适用于多种标准接口,易于集成到现有系统中。
    - 支持:厂商提供详尽的技术文档和支持服务,如有疑问可通过技术支持热线或官方网站联系。

    常见问题与解决方案


    1. 问:如何选择合适的型号?
    - 答:根据具体应用需求,选择对应输出电压和电流的型号。考虑是否需要多输出版本和封装方式。
    2. 问:电源启动时是否需要特别注意?
    - 答:启动时可能会出现瞬态响应,确保电路设计能承受这种波动。查看手册中关于启动特性的描述。
    3. 问:如何确定电源的效率?
    - 答:参考手册中的效率图表,通常在满负载条件下效率最高。

    总结和推荐


    ECL系列电源模块凭借其紧凑设计、高效能和多种输出版本,成为各类电子系统理想的电源解决方案。其卓越的性能和广泛应用案例,使其在市场上具备很强的竞争优势。如果您需要一种高效且稳定的电源解决方案,ECL系列电源模块值得考虑。
    综上所述,ECL系列电源模块不仅性能出色,而且适用范围广,是各类电子设备的理想选择。

ECL05US12-E参数

参数
最大容性负载 -
输出总功率 5W
特性 Universal Input
输出电压 12V
类型 -
输入电压最大值 -
散热方式 -
输入电压最小值 85V~264V(AC)
开关频率 -
转换效率 78%
输出方式 Fixed
输出电流最大值 410mA
输出电压组数 1
长*宽*高 52.4mm(长度)*27.2mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ECL05US12-E厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECL05US12-E数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECL05US12-E ECL05US12-E数据手册

ECL05US12-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
