ITZ0948D12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITZ系列, 18 → 75 V 直流输入, ±12V 直流输出, 9W
供应商型号: 1470-4042-ND
供应商: Digi-Key
标准整包数: 1

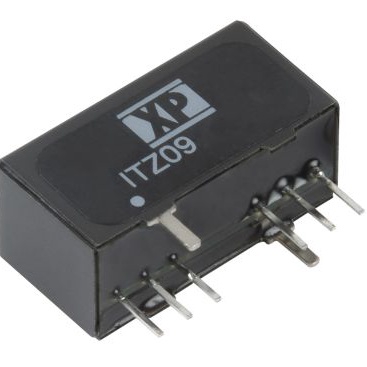

XP POWER DC-DC模块 ITZ0948D12

ITZ0948D12概述

    # ITZ Series DC-DC Converter

    产品简介


    ITZ系列DC-DC转换器是XPPower公司推出的一款超紧凑型单列直插式(SIP-8)封装的产品。其具备单输出和双输出两种类型,拥有4:1的输入电压范围,能够满足从9 V到75 V的各种输入需求。该转换器不仅具有极小的外形尺寸(仅为9 W),还提供广泛的输出电压选择,广泛应用于通信、工业自动化、医疗设备等多个领域。

    技术参数


    - 输入电压范围:9 V至36 V(24 V额定)或18 V至75 V(48 V额定)
    - 输出电压:可选3.3 V至30 V(24 V版本)或3.3 V至30 V(48 V版本)
    - 最大输出电流:2000 mA(3.3 V)至200 mA(±15 V)
    - 效率:最高可达89%
    - 输入电流:最小负载时约为9 mA,满载时为200 mA至435 mA
    - 工作温度范围:-40°C 至 +85°C
    - 隔离电压:输入到输出1600 VDC,输入/输出到外壳1000 VDC
    - 输出调节精度:初始设置准确度±1%,线性调节±0.2%,负载调节±0.5%(单输出)
    - 短路保护:连续自动恢复
    - 过压保护:130%
    - 过载保护:180%

    产品特点和优势


    - 超紧凑设计:采用SIP-8封装,体积小巧,适用于空间受限的应用场合。
    - 广泛适用性:输入电压范围广(9 V至75 V),满足不同电源需求。
    - 高效率:转换效率最高可达89%,在同类产品中表现优异。
    - 隔离性能:输入到输出的隔离电压高达1600 VDC,确保电气安全。
    - 远程控制:具备远程开关控制功能,方便系统集成和管理。
    - 可靠性:通过严格的EMC测试,具有良好的电磁兼容性能。
    - 长寿命:提供3年保修,MTBF超过900小时,保证长期稳定运行。

    应用案例和使用建议


    应用案例
    1. 通信设备:在数据中心或电信基站中,用于将交流电源转换为直流电源,为各类通信设备供电。
    2. 工业自动化:适用于工业机器人、PLC控制系统等,为各种传感器和执行器提供稳定的电源。
    3. 医疗设备:在医疗器械中,提供可靠的电源支持,确保设备正常运行。
    使用建议
    1. 散热考虑:尽管可以自然对流冷却,但在高功率应用中,建议增加外部散热措施以确保最佳性能。
    2. 布线建议:在PCB设计时,尽量缩短输入和输出之间的走线长度,减少干扰。
    3. 滤波电容选择:根据具体输入电压选择合适的滤波电容,确保系统的稳定性。

    兼容性和支持


    - 兼容性:ITZ系列转换器具有广泛的输入电压范围,几乎可与市面上大多数电源系统兼容。
    - 技术支持:XPPower公司提供详尽的技术文档和在线支持,包括应用笔记和常见问题解答,帮助用户快速解决问题。

    常见问题与解决方案


    1. Q:如何判断是否需要连接负载?
    - A:ITZ系列无需连接最小负载即可正常工作。如果负载不满足要求,可以通过增加负载电阻来补偿。

    2. Q:如何实现远程开关控制?
    - A:只需将一个1 kΩ的电阻串联到控制信号线,然后应用2-4 mA的电流即可关闭输出。若无电流,则输出开启。

    总结和推荐


    ITZ系列DC-DC转换器凭借其卓越的性能、广泛的应用范围和出色的性价比,在多个行业中展现出显著的优势。无论是对于新项目的设计还是现有系统的升级,它都是一个值得信赖的选择。强烈推荐给需要高性能、高可靠性的电源解决方案的用户。

ITZ0948D12参数

参数
最大容性负载 -
类型 -
输出电压组数 2
特性 Remote On/Off,SCP
输出总功率 -
输入电压最小值 48V(DC)
输出电压 12V
输出方式 DC-DC
开关频率 -
转换效率 87%
散热方式 -
输出电流最大值 250mA,250mA
输入电压最大值 75V
长*宽*高 21.85mm(长度)*9.6mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

ITZ0948D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITZ0948D12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITZ0948D12 ITZ0948D12数据手册

ITZ0948D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.08 ¥ 232.713
5+ $ 27.2376 ¥ 225.7316
25+ $ 25.272 ¥ 209.4417
100+ $ 23.5872 ¥ 195.4789
库存: 18
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 232.71
