JTE0324S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTE03系列, 9 → 36 V 直流输入, 24V 直流输出, 3W
供应商型号: 209-JTE0324S24
供应商: Mouser
标准整包数: 1

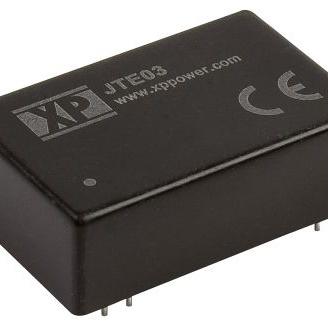

XP POWER AC-DC模块 JTE0324S24

JTE0324S24概述

    JTE03 系列 DC-DC 转换器技术手册

    1. 产品简介


    JTE03 系列 DC-DC 转换器是一种高性能电源模块,适用于多种工业和商业应用。它具有宽输入电压范围(4:1)、多输出电压选项(单路和双路)、高隔离电压(1500 VDC,可选 3000 VDC)和全调节输出。JTE03 系列广泛应用于通信、医疗设备、工业控制等领域。

    2. 技术参数


    以下是 JTE03 系列 DC-DC 转换器的主要技术规格:
    - 输入电压范围:9-36 VDC 或 18-75 VDC
    - 输出电压:3.3 V, 5.0 V, 12.0 V, 15.0 V, 24.0 V(单路);±3.3 V, ±5.0 V, ±12.0 V, ±15.0 V, ±24.0 V(双路)
    - 最大输出电流:单路:900 mA 到 125 mA;双路:±450 mA 到 ±63 mA
    - 效率:高达 82%
    - 最大容性负载:各输出端有所不同,参见型号和评级表
    - 隔离电压:1500 VDC,可选 3000 VDC
    - 温度范围:工作温度 -40°C 至 +100°C,存储温度 -55°C 至 +125°C
    - 开关频率:330 kHz
    - 功率密度:7.5 W/in³
    - 电磁兼容性:符合 EN61000-4 系列标准

    3. 产品特点和优势


    JTE03 系列 DC-DC 转换器的主要特点和优势如下:
    - 宽输入电压范围:4:1 的宽输入电压范围,使其适用于多种不同类型的电源系统。
    - 高隔离电压:提供 1500 VDC 隔离电压,并可选配 3000 VDC 隔离,增强了安全性。
    - 无需最小负载:没有最小负载要求,简化了系统设计。
    - 全调节输出:确保稳定的输出电压,适用于对稳定性要求高的应用。
    - 长保修期:提供三年质保,增加用户信心。

    4. 应用案例和使用建议


    JTE03 系列广泛应用于各种电子设备中。例如,在通信基站中,可以作为备用电源系统的一部分,确保在主电源失效时仍能正常供电。在医疗设备中,它可用于稳定供电,确保设备运行的安全性。
    使用建议:
    - 在选择输出电压时,应考虑具体的应用需求,确保转换器能够满足系统所需的电压等级。
    - 在进行布局时,应合理安排散热,以避免过热现象。
    - 使用外部滤波器来减少输入和输出的噪声干扰。

    5. 兼容性和支持


    JTE03 系列与多种其他电子元器件和设备兼容。例如,它可以与带有 330 µF/100 V 输入电容器的外部电源配合使用。制造商提供了详细的技术支持文档和售后服务,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    常见问题及其解决方案如下:
    - Q1: 转换器发热严重?
    - A1: 检查是否已正确安装散热片或采取自然对流散热措施。如果散热条件不佳,可能导致过热。
    - Q2: 输出电压不稳定?
    - A2: 确认输入电压在额定范围内,并检查负载是否超出最大限制。如有需要,添加适当的输出电容。
    - Q3: 电磁干扰严重?
    - A3: 添加合适的输入和输出滤波器,并确保接地良好。参考应用说明中关于滤波器的设计指南。

    7. 总结和推荐


    JTE03 系列 DC-DC 转换器凭借其宽输入电压范围、高隔离电压、全调节输出和长保修期等优点,成为众多应用的理想选择。我们强烈推荐此系列产品,特别是对于那些需要高可靠性、高稳定性的场合。通过合理配置和使用建议,JTE03 系列将为您的应用提供可靠而高效的电源解决方案。

JTE0324S24参数

参数
最大容性负载 -
转换效率 82%
输入电压最小值 9V~36V(DC)
输出总功率 -
开关频率 -
输出电流最大值 125mA
散热方式 -
输入电压最大值 36V
输出电压组数 1
特性 SCP
类型 -
输出方式 -
输出电压 24V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTE0324S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
