首页  >  产品百科  >  ECL30UD02-E

ECL30UD02-E

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 30W开关电源, ±15V 直流输出电压 1A输出电流, 2输出点
供应商型号: 1860912
供应商: 海外现货
标准整包数: 1

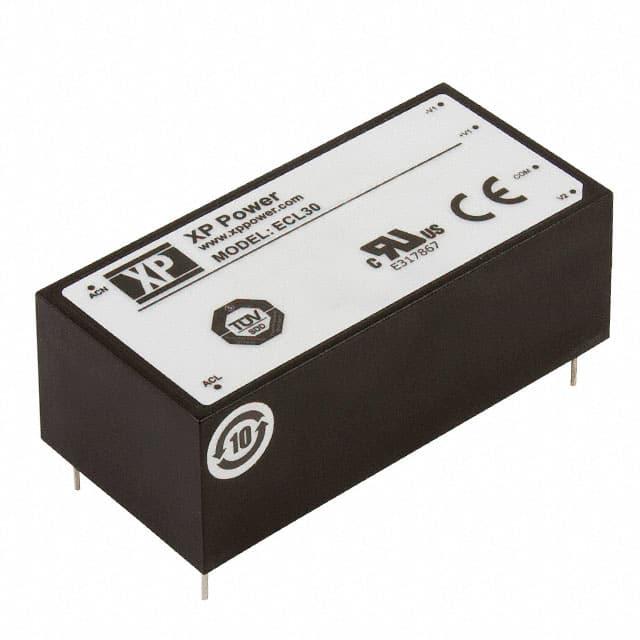

XP POWER AC-DC模块 ECL30UD02-E

ECL30UD02-E概述

    ECL系列电源模块技术手册

    产品简介


    ECL系列电源模块是一款超紧凑型单输出、双输出及三输出的直流电源转换器。这些模块广泛应用于各种电子设备中,包括但不限于电信设备、工业自动化系统、医疗设备和家庭娱乐系统等。ECL系列提供广泛的功率范围(5至30瓦),并以其卓越的性能和可靠性在市场上占据一席之地。

    技术参数


    - 输入电压:85-264 VAC(120-370 VDC)
    - 输入频率:47-63 Hz
    - 输入电流:ECL05: 0.1 A rms, ECL10: 0.2 A rms, ECL15: 0.3 A rms, ECL25: 0.4 A rms, ECL30: 0.8 A rms(在230 VAC下)
    - 输入保护:ECL05/10: 内置1A/250VAC保险丝;ECL15/25/30: 内置2A/250VAC保险丝
    - 效率:72%-84%
    - 输出电压:根据型号不同,输出电压从3.3V到48V不等
    - 过载保护:单输出版本:ECL05/10/15: 120-150%,ECL25: 120-170%;多输出版本:140-200%的总功率
    - 短路保护:触发重启(hiccup模式)
    - 温度系数:0.05%/°C
    - 隔离电压:3000 VAC输入到输出
    - 开关频率:70 kHz
    - 尺寸:体积小巧(具体尺寸根据型号而异)
    - 环境适应性:工作温度范围-20°C至+70°C,存储温度范围-40°C至+85°C
    - 认证:符合IEC60950-1、EN60950-1、UL60950-1和CSA22.2 No. 234标准

    产品特点和优势


    ECL系列电源模块拥有诸多独特的优势,使其在市场上具有强大的竞争力:
    - 超紧凑设计:适用于空间有限的应用场合,特别适合需要高密度安装的设备。
    - 多输出选择:提供单输出、双输出及三输出版本,满足不同的应用需求。
    - 高效率:最高可达84%的转换效率,减少了能量损耗。
    - 高可靠性和安全性:具备过压、过载和短路保护功能,确保长期稳定运行。
    - 宽输入电压范围:85-264 VAC(120-370 VDC)使其能适应全球不同的电网标准。
    - 低无负载输入功率:<0.3W,降低功耗。
    - 长寿命:经过3年保修期,显示制造商对其产品质量的信心。

    应用案例和使用建议


    ECL系列电源模块已经在多个行业中得到了广泛应用,如电信、医疗、自动化设备和消费电子产品。具体使用场景包括基站设备、网络通信设备、工业控制设备等。
    - 电信行业:用于基站的电源转换和分配,保障通讯设备的稳定运行。
    - 医疗设备:为医疗器械提供可靠的电源供应,保障患者的安全。
    - 工业自动化:为传感器和执行机构提供稳定的工作电压,确保设备高效运行。
    使用建议:
    - 在安装过程中注意散热设计,特别是在高功率输出时需保证良好的通风条件。
    - 遵循手册中的安全操作规程,确保设备安全稳定运行。

    兼容性和支持


    - 兼容性:ECL系列电源模块与多种接口兼容,如JST PHR-3、JST XHP-3等连接器。
    - 技术支持:提供详细的用户手册和技术支持服务,以帮助用户更好地使用和维护设备。

    常见问题与解决方案


    - Q:如何正确安装模块?
    - A:请参考手册中的安装指南,正确选择连接器并进行安装,确保接地良好。

    - Q:出现过热情况怎么办?
    - A:检查散热设计是否合理,必要时可添加额外散热措施,如增加风扇或散热片。

    - Q:输出电压不稳定怎么办?
    - A:检查输入电压是否正常,确认所有接线连接良好,并调整负载均衡。

    总结和推荐


    ECL系列电源模块凭借其超紧凑的设计、高效率、多输出选择及可靠的保护机制,成为众多应用领域的理想选择。其优异的性能和稳定性使得该系列产品在市场竞争中占据了一席之地。因此,我强烈推荐ECL系列电源模块给需要高性能电源解决方案的用户。

ECL30UD02-E参数

参数
输入电压最大值 -
输出电压组数 2
最大容性负载 -
类型 -
转换效率 83%
输出电压 15V
开关频率 -
特性 Universal Input
输出总功率 -
输出电流最大值 1A,1A
输出方式 -
散热方式 -
输入电压最小值 85V~264V(AC)
长*宽*高 78.7mm(长度)*38.1mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ECL30UD02-E厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECL30UD02-E数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECL30UD02-E ECL30UD02-E数据手册

ECL30UD02-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 452.0217
5+ ¥ 443.9499
10+ ¥ 435.8781
50+ ¥ 435.8781
100+ ¥ 435.8781
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 452.02
直接购买
加入购物车
