ITZ0924S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITZ系列, 9 → 36 V 直流输入, 12V 直流输出, 9W
供应商型号: 2729574
供应商: 海外现货
标准整包数: 1

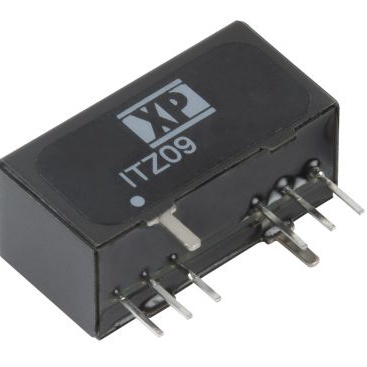

XP POWER DC-DC模块 ITZ0924S12

ITZ0924S12概述

    ITZ Series DC-DC Converter:紧凑型高性能电源解决方案

    产品简介


    ITZ系列直流到直流转换器是一款专为现代电子系统设计的高效能产品。它采用了超紧凑的SIP-8封装,提供单输出和双输出选项,适用于广泛的应用领域。这些转换器具有高输入电压范围(4:1),并且在-40°C至+85°C的工作温度范围内保持稳定的性能。它们特别适合于需要在恶劣环境下工作的场合,如工业控制、通信设备、医疗器械和汽车电子等。

    技术参数


    - 输入电压范围:9-36 VDC(24 V额定值)和18-75 VDC(48 V额定值)
    - 输出电压:3.3 V, 5 V, 9 V, 12 V, 15 V, 24 V(单输出)
    - 最大输出电流:2000 mA(3.3 V)、1600 mA(5 V)、1000 mA(9 V)、750 mA(12 V)、600 mA(15 V)、375 mA(24 V)
    - 效率:高达89%
    - 隔离电压:输入到输出1600 VDC,输入/输出到外壳1000 VDC
    - 工作温度范围:-40°C 至 +85°C
    - 封装尺寸:21.9 x 9.6 x 11.2 mm
    - 重量:5.9 g

    产品特点和优势


    1. 超紧凑设计:ITZ系列采用了SIP-8封装,提供了市场上最小的9W转换器脚印。
    2. 宽泛的输入电压范围:能够适应多种不同的输入电源需求。
    3. 全面的保护机制:包括短路保护、过压保护和过载保护,确保长期稳定运行。
    4. 高可靠性:长达三年的保修期展示了制造商对其产品质量的信心。
    5. 多功能性:单输出和双输出型号,能够满足不同应用的需求。

    应用案例和使用建议


    ITZ系列DC-DC转换器可应用于各种工业自动化设备、通信系统和医疗设备中。例如,在一台工业机器人中,可以使用ITZ系列来为控制器供电,确保在各种恶劣条件下仍能正常工作。为了优化系统性能,建议采用适当的输入滤波器和EMC防护措施,以减少电磁干扰并提高整体稳定性。

    兼容性和支持


    ITZ系列的各个型号均符合EN61000-4-x系列标准,包括电磁兼容性(EMC)和抗干扰(EFT)测试。同时,制造商提供了详细的安装指南和售后服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载和输入电压是否在额定范围内;更换损坏的电容或检查电路连接。|
    | 转换器过热 | 确保良好的散热条件,使用适当的冷却措施;如果工作环境温度过高,考虑使用额外的散热片。|
    | 无法远程开关 | 检查连接线是否松动;确认远程开关电路接线正确无误。|

    总结和推荐


    总体而言,ITZ系列DC-DC转换器凭借其小巧的体积、宽泛的输入电压范围、强大的保护机制和卓越的性能表现,在众多应用中展现了极高的实用价值。特别是对于追求高效能、可靠性和紧凑设计的工程师来说,该产品无疑是理想的选择。鉴于其出色的性能和可靠的保障体系,我强烈推荐ITZ系列DC-DC转换器用于各种严苛的工作环境。

ITZ0924S12参数

参数
输出电流最大值 750mA
输出方式 DC-DC
输入电压最小值 9V
输出总功率 9W
类型 -
输出电压组数 1
开关频率 -
转换效率 88%
输出电压 12V
输入电压最大值 36V
特性 Remote On/Off,SCP
散热方式 -
最大容性负载 -
长*宽*高 21.85mm(长度)*9.6mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

ITZ0924S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITZ0924S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITZ0924S12 ITZ0924S12数据手册

ITZ0924S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
