IE1224S-H

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IE系列, 10.8 → 13.2 V 直流输入, 24V 直流输出, 1W
供应商型号: 1436134
供应商: 海外现货
标准整包数: 1

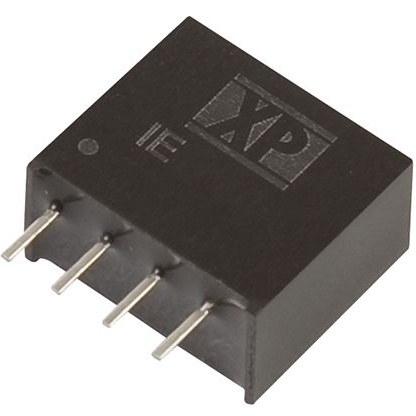

XP POWER DC-DC模块 IE1224S-H

IE1224S-H概述


    产品简介


    IE系列单输出直流-直流转换器是专为各种高要求的应用场景设计的高效能电子元器件。这类转换器提供单输出电压选择,可通过SIP或DIP封装实现灵活的安装方式。IE系列转换器具备高达1000 VDC的隔离能力,某些型号甚至可选配3000 VDC的高隔离等级。凭借小巧的尺寸、宽泛的工作温度范围(-40°C至+85°C),这些转换器广泛应用于通信设备、工业自动化系统及医疗设备等领域。

    技术参数


    - 输入电压范围:±10%
    - 反射电流:20 mA pk-pk,通过12 μH电感器
    - 最大容性负载:220 μF
    - 输出电压:根据型号不同,输出电压范围为3.3 VDC至24.0 VDC
    - 输出电流:最高可达300 mA
    - 效率:最高达80%,具体数值取决于输入电压和输出电压
    - 隔离电压:1000 VDC(可选3000 VDC)
    - 隔离电阻:109 Ω
    - 隔离电容:60 pF
    - 开关频率:40-150 kHz
    - 温度系数:0.02%/°C
    - 温湿度:-40°C至+85°C操作,-40°C至+125°C存储
    - 冷却方式:自然对流冷却

    产品特点和优势


    IE系列单输出直流-直流转换器的核心优势在于其高效率和可靠的电气隔离能力。1000 VDC(或3000 VDC)的隔离电压使得这些转换器能够在高压环境下安全运行,减少漏电流风险。此外,它们的小巧尺寸和多种封装选项使其适用于各种紧凑型电路板设计。其宽泛的工作温度范围使IE系列转换器能够适应极端的环境条件,满足高可靠性需求。

    应用案例和使用建议


    在实际应用中,IE系列转换器常用于电信设备中的电源模块,提供稳定的电源供应。对于需要高精度输出电压的应用,如医疗成像设备,它们能够确保低纹波噪声和良好的稳定性。在工业环境中,这些转换器可以应对严苛的工作条件,如高温、高湿度和电磁干扰。
    为了最大化IE系列转换器的性能,建议在设计电路时尽量减少外部噪声源的影响,并合理配置滤波元件以降低输出纹波。同时,考虑到部分型号在无负载条件下可能无法完全符合所有规格,建议在实际部署前进行详细测试。

    兼容性和支持


    IE系列转换器与多种标准接口和电气规范兼容,易于集成到现有系统中。制造商提供详尽的技术文档和支持服务,包括在线资源、电话技术支持及保修政策,确保用户能够顺利使用并维护这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查输入电压是否在规定范围内,调整负载平衡 |
    | 纹波噪声大 | 安装额外的LC滤波器,检查布线布局是否合理 |
    | 温度过高 | 改善散热设计,使用更大的散热片或强制风冷 |

    总结和推荐


    综上所述,IE系列单输出直流-直流转换器凭借其高效率、可靠性和广泛的适用性,成为众多应用的理想选择。无论是面对复杂多变的工业环境还是精密敏感的医疗设备,这些转换器都能提供稳定可靠的电源解决方案。鉴于其优异的表现和全面的支持体系,强烈推荐在各类需要高性能直流-直流转换器的项目中采用IE系列转换器。

IE1224S-H参数

参数
输出总功率 1W
转换效率 78%
输出电压 24V
散热方式 -
输出电压组数 1
输出电流最大值 42mA
输入电压最大值 13.2V
输出方式 -
输入电压最小值 10.8V
类型 -
开关频率 -
特性 -
最大容性负载 -
长*宽*高 11.68mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IE1224S-H厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IE1224S-H数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IE1224S-H IE1224S-H数据手册

IE1224S-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 68.6022
5+ ¥ 68.6022
10+ ¥ 60.3699
50+ ¥ 60.3699
100+ ¥ 60.3699
库存: 12
起订量: 1 增量: 0
