JTL3048S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 18 → 75 V 直流输入, 12V 直流输出, 30W
供应商型号: 209-JTL3048S12
供应商: Mouser
标准整包数: 1

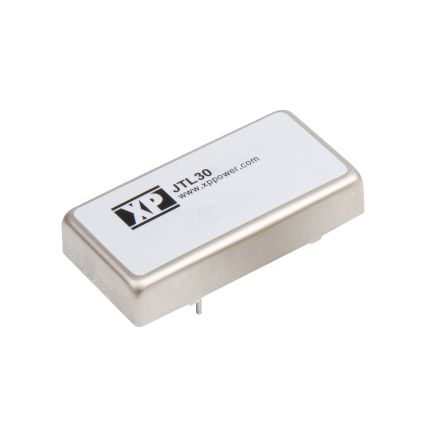

XP POWER AC-DC模块 JTL3048S12

JTL3048S12概述

    # 电子元器件产品技术手册 — JTL系列

    产品简介


    JTL系列是一款高效能直流到直流转换器(DC/DC Converter),设计用于满足高功率密度和多种输出电压的需求。该系列适用于各种工业应用,包括电信设备、服务器、网络通信设备、工业控制系统等。通过提供多种输入电压范围和输出选项,JTL系列确保了广泛的适用性。

    技术参数


    输入
    - 输入电压范围:24 V (9-36 VDC),48 V (18-75 VDC)
    - 输入电流:根据表格确定
    - 输入反射纹波电流:20 mA pk-pk
    - 输入滤波器:π网络
    - 欠压锁定:24 V模型ON:8.6 V,OFF:7.9 V;48 V模型ON:17.8 V,OFF:16 V
    - 输入浪涌保护:24 V模型50 VDC,48 V模型100 VDC,持续100毫秒
    输出
    - 输出电压:见表格
    - 输出电压调节:单输出型号为±10%
    - 最小负载:单输出和双输出型号无最小负载要求,三输出型号要求所有输出的10%
    - 线性调节:单输出和双输出型号±0.2%,主输出和辅助输出±1%、±5%
    - 负载调节:单输出型号±0.5%,双输出型号±1%,三输出型号±1%主输出、±5%辅助输出
    - 跨调节:双输出和三输出型号±5%
    - 设置点精度:±1%(三输出型号辅助输出±5%)
    - 启动时间:典型值30毫秒
    - 纹波噪声:单输出和双输出型号≥100 mV或1%峰值到峰值,三输出型号≥50/75 mV峰值到峰值
    - 暂态响应:最大偏差3%,恢复至1%在250微秒内
    - 温度系数:0.02%/°C
    - 过压保护:各电压等级不同
    - 过载保护:>150%满载
    - 短路保护:跳闸重启(递变模式)、自动恢复
    - 过温保护:典型值115°C
    一般参数
    - 效率:见表格
    - 隔离电压:输入到输出1600 VDC,输入到外壳1600 VDC,输出到外壳1600 VDC
    - 开关频率:330 kHz
    - 功率密度:37.5 W/in³
    - 平均无故障时间(MTBF):320 kHrs最小(MIL-HDBK-217F,25°C)
    环境条件
    - 工作温度:-40°C至+75°C
    - 外壳温度:最大+105°C
    - 冷却方式:自然对流冷却
    - 工作湿度:5%-95%非冷凝
    - 存储温度:-40°C至+125°C
    电磁兼容性(EMC)
    - 辐射排放:EN55022,A类
    - ESD免疫力:EN61000-4-2,3级
    - 辐射抗扰度:EN61000-4-3,10 V/m
    - 快速瞬变脉冲:EN61000-4-4,3级
    - 浪涌:EN61000-4-5,安装类别2
    - 传导抗扰度:EN61000-4-6,10 V rms
    - 磁场抗扰度:EN61000-4-8,1 A/m

    产品特点和优势


    1. 高功率密度:提供37.5 W/in³的功率密度,适合紧凑型应用。
    2. 宽输入电压范围:4:1输入范围,适应不同的电源输入。
    3. 高效率:最高效率可达91%,节能效果显著。
    4. 多输出选项:可选单输出、双输出和三输出,满足多样化的应用需求。
    5. 远程开关控制:支持远程启停,方便集成到自动化系统中。
    6. 隔离保护:具备1600 VDC隔离电压,提高安全性。

    应用案例和使用建议


    应用案例
    JTL系列广泛应用于电信设备、服务器、网络通信设备等,这些设备通常需要稳定的直流电压供应。例如,在服务器机房中,多个JTL系列转换器可以串联或并联使用,以满足复杂的电力需求。
    使用建议
    - 散热管理:由于转换器在工作过程中会产生热量,建议选择合适的散热方案,如加装散热片或强制风冷。
    - 电源滤波:考虑添加外部滤波器以减少输入纹波,确保稳定供电。
    - 安全保护:确保过压、过载和短路保护机制正常工作,避免损坏设备。

    兼容性和支持


    - 兼容性:JTL系列与多种标准接口兼容,易于集成到现有的电路设计中。
    - 支持:厂商提供3年保修,并且有详细的使用指南和技术支持,以帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题:启动时电压不稳定
    - 解决方案:检查输入电源的稳定性,增加外部滤波电容。
    2. 问题:输出电压偏离设定值
    - 解决方案:检查接线是否正确,调整外部输出调节点电阻。
    3. 问题:设备过热
    - 解决方案:确保设备有足够的散热空间,必要时加装散热片。

    总结和推荐


    JTL系列凭借其高效率、宽输入电压范围和多种输出配置,在众多应用中表现出色。其独特的远程开关控制和多样的保护措施使其成为可靠性高的选择。总体而言,JTL系列是一款值得推荐的产品,适用于需要高性能、高可靠性的直流到直流转换的应用场景。

JTL3048S12参数

参数
最大容性负载 -
输出总功率 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输入电压最大值 75V
输出电压组数 1
输出方式 -
输出电压 12V
转换效率 90%
散热方式 -
输入电压最小值 48V(DC)
输出电流最大值 2.5A
开关频率 -
类型 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
