DNR120AS24-I

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Adjustable Output,Universal Input 120W 5A 24V 1 90V~132V(AC),180V~264V(AC) Fixed DIN导轨安装
供应商型号: 1372700
供应商: 海外现货
标准整包数: 1

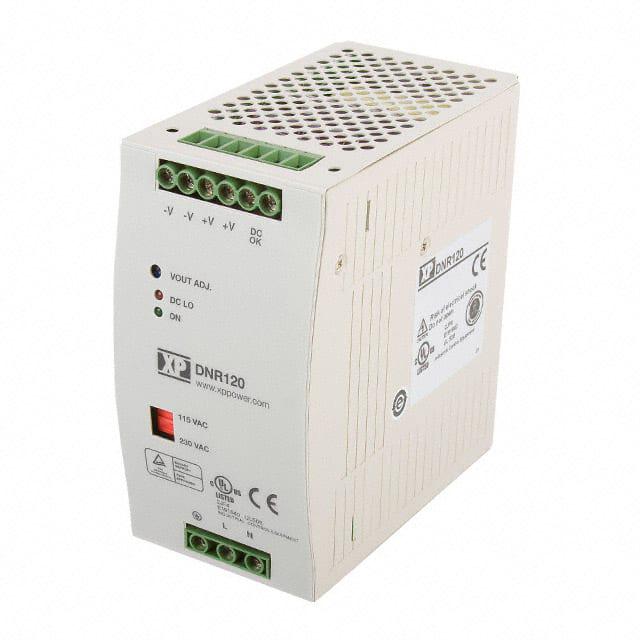

XP POWER AC-DC模块 DNR120AS24-I

DNR120AS24-I概述


    产品简介


    DNR系列是一款高效率电源转换模块,提供从120瓦到480瓦的不同输出功率。此系列产品广泛应用于工业自动化、通信设备、医疗仪器和电力系统等领域。它能够为各种负载提供稳定的直流输出,具备宽电压输入范围和并联功能,确保在各种复杂环境下仍能保持高效运行。

    技术参数


    - 输入电压:90-132/180-264 VAC,自动选择,210-375 VDC(型号DNR120AS, DNR240PS),90-264 VAC,120-375 VDC(型号DNR480PS)
    - 输入频率:47-63 Hz
    - 输入电流:最大为24/48 A(DNR120),30/60 A(DNR240),25/50 A(DNR480)
    - 输入功率因数:典型值0.7(DNR120, DNR240),0.9(DNR480)
    - 输出电压:根据型号不同,可调范围广泛
    - 效率:最高可达90%
    - 启动时间:<1秒(可能在低温下延长)
    - 过压保护:输出电压钳位在125-140% Vnom,自动恢复
    - 过载保护:105-145% 恒流,自动恢复
    - 温度系数:±0.03%/°C
    - 隔离:输入对输出3000 VAC,输入对地1500 VAC,输出对地500 VAC
    - 切换频率:具体数值见手册
    - 安全认证:符合EN60950-1, UL508, UL60950-1, cUL60950-1, CE标记, ANSI/ISA 12.12.01标准

    产品特点和优势


    DNR系列电源模块具有多个独特的功能和优势,使其在市场上脱颖而出:
    - 高效能:最高可达90%的效率,在不同负载条件下都能保证高效运行。
    - 宽输入范围:90-264 VAC, 120-375 VDC的输入范围,适应多种电源环境。
    - 并联功能:最多可以将3个单元并联使用,提高系统的冗余性和灵活性。
    - 严格的温度适应性:-40°C至+70°C的工作温度范围,确保在恶劣环境下的稳定运行。
    - 低功耗:内置智能控制算法,降低待机状态下的能耗。
    - 高可靠性:3年的质保期,增强用户信心。

    应用案例和使用建议


    DNR系列适用于广泛的工业应用,例如自动化控制系统、电信设备、医疗设备等。具体的应用场景包括工厂自动化生产线上的电源供应,通信基站的备用电源系统,以及医院设备的持续供电保障。
    使用建议:
    1. 安装时留出足够的散热空间:由于是自然冷却设计,应确保四周至少25mm的空间。
    2. 定期检查输入和输出端子:确保连接稳固且无氧化现象。
    3. 合理规划并联单元的数量:每个单元的最大并联数量为3个,根据负载需求灵活调整。

    兼容性和支持


    DNR系列电源模块与现有的TS35/7.5或TS35/15型导轨完全兼容,便于安装和维护。此外,厂商提供长达三年的保修期,并有专业的技术支持团队为客户提供帮助。

    常见问题与解决方案


    1. Q:如何设置输出电压?
    - A:输出电压可通过内部调节螺丝进行设定。详细的步骤请参考用户手册。
    2. Q:遇到过载情况时如何处理?
    - A:当检测到过载时,系统会自动切换到恒流模式并逐渐恢复。若需手动干预,请先切断电源再重新开启。
    3. Q:如何判断设备故障?
    - A:通过观察指示灯状态,如DC OK灯不亮则表示输出异常,需进一步检查电源输入和负载状况。

    总结和推荐


    综上所述,DNR系列电源模块凭借其卓越的性能指标和广泛的应用范围,在众多工业应用场景中表现出色。无论是高效性、稳定性还是安全性,都达到了行业领先水平。因此,对于需要可靠电源解决方案的客户而言,DNR系列电源模块是理想的选择。

DNR120AS24-I参数

参数
特性 Adjustable Output,Universal Input
最大容性负载 -
输出电压 24V
输出总功率 120W
输出电压组数 1
输入电压最小值 90V~132V(AC),180V~264V(AC)
散热方式 -
转换效率 -
类型 -
输入电压最大值 -
输出电流最大值 5A
开关频率 -
输出方式 Fixed
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

DNR120AS24-I厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

DNR120AS24-I数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER DNR120AS24-I DNR120AS24-I数据手册

DNR120AS24-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
