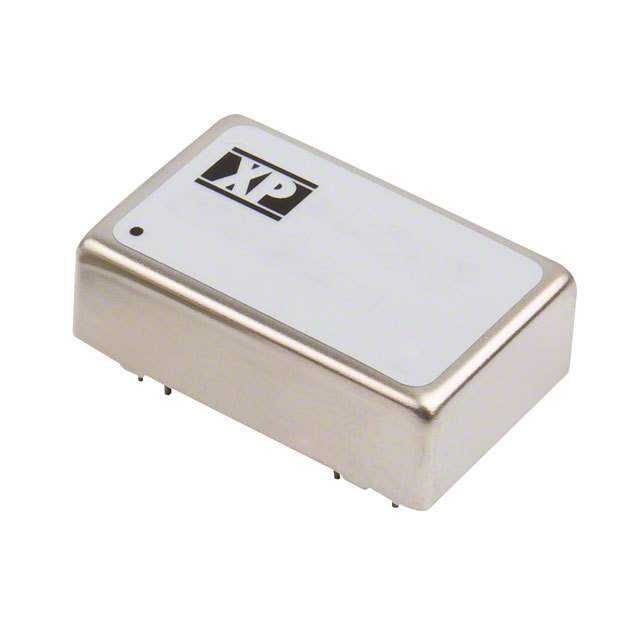

JCJ1048S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP 3A 3.3V 1 75V 通孔安装
供应商型号: ET-1637886
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCJ1048S3V3

JCJ1048S3V3概述

    # DC-DC 转换器产品技术手册

    1. 产品简介


    基本介绍
    本文档涉及的是 JCJ 系列 DC-DC 转换器。这些转换器旨在将一个直流电压转换为另一个或多个直流电压,适用于多种应用场合。它们特别适合用于工业自动化、通信设备、医疗设备等领域,能够在严苛的工作环境中提供稳定可靠的电源输出。
    主要功能
    - 单输出和双输出可选
    - 连续短路保护
    - 1500 VDC 隔离电压
    应用领域
    - 工业自动化系统
    - 通信设备
    - 医疗设备
    - 军事及航空航天应用
    - 测试和测量仪器

    2. 技术参数


    输入
    - 输入电压范围:9-18 VDC(12 V)、18-36 VDC(24 V)、36-75 VDC(48 V)
    - 输入电流:见下表
    - 输入滤波器:π 网络
    - 反射电流峰值到峰值:JCJ08: 35 mA, JCJ10: 20 mA(通过 12 μH 电感)
    输入浪涌
    - 12 V 模型:24/25 VDC 100ms
    - 24 V 模型:40/50 VDC 100ms
    - 48 V 模型:100 VDC 100ms
    输出
    - 输出电压:见下表
    - 输出电压平衡:±1% 最大(双输出型号)
    - 最小负载:无要求
    - 初始设定精度:±1% 最大
    - 线性调节率:±0.5% 最大
    - 负载调节率:±0.7%(2.5-3.3 V 模型),±0.5% 其他型号
    - 交叉调节率:±5%(双输出型号)
    - 暂态响应:<3% 最大偏差,恢复至 1% 在 200 μs 内(25% 负载变化)
    - 电压纹波与噪声:75 mV 峰峰值(20 MHz 带宽)
    - 过电压保护:见下表
    - 过载保护:>150% 满载
    - 短路保护:自动恢复(hiccup 模式)
    效率
    - 见下表
    隔离
    - 输入到输出:1500 VDC
    - 输入到外壳:1000 VDC
    - 输出到外壳:1000 VDC
    开关频率
    - 330 kHz 典型值
    温度系数
    - ±0.02/°C 最大
    最大容性负载
    - 见下表
    储存温度
    - -40 °C 至 +125 °C
    工作环境
    - 工作温度:-40 °C 至 +100 °C,从满载降额到 +60 °C 至空载
    - 外壳温度:+100 °C 最大
    - 湿度:高达 95% RH,不凝结
    EMC 性能
    - 发射:EN55032 Class A 传导和辐射,带外部组件
    - ESD 免疫:EN61000-4-2,8 kV 空气放电,4 kV 接触放电
    - EFT/Burst:EN61000-4-4,等级 1(JCJ10:等级 3)
    - 浪涌:EN61000-4-5,安装等级 2(JCJ10:安装等级 3)
    - 传导抗扰性:EN61000-4-6,3 Vrms(JCJ10:10 Vrms)
    - 磁场抗扰性:EN61000-4-8,1 A/m
    安全认证
    - UL62368-1,CAN/CSA C22.2 No. 62368-1(2020年11月)

    3. 产品特点和优势


    特点
    - 广泛的输入电压范围(9-75 VDC)
    - 单输出和双输出选择
    - 高效,低纹波噪声
    - 严格的温度和湿度适应性
    - 高可靠性,三包保修期三年
    - 优良的 EMC 性能,符合多项国际标准
    优势
    - 稳定可靠的电源输出,适用于严苛环境
    - 易于集成,减少设计复杂度
    - 符合全球安全标准,降低用户风险
    - 优异的性价比

    4. 应用案例和使用建议


    应用案例
    - 工业控制系统中的电源供应
    - 电信基础设施中的备份电源
    - 医疗设备中的电源管理
    使用建议
    - 在高湿度环境中使用时,需注意防止冷凝水引起短路
    - 配备适当的散热措施,尤其是在高温环境下
    - 使用合适的滤波电容,以减少输出电压纹波

    5. 兼容性和支持


    兼容性
    - 与多数主流电路板设计相兼容
    - 与多种控制器和传感器配合使用
    支持
    - 提供详细的用户手册和技术文档
    - 厂商提供专业的技术支持服务
    - 保修期内免费维修或更换

    6. 常见问题与解决方案


    问题与解决方案
    1. 问题:过热
    - 解决方案:检查散热装置是否正常工作,必要时增加散热措施
    2. 问题:输出电压不稳定
    - 解决方案:检查负载和输入电压是否在规定范围内,调整输出滤波电容
    3. 问题:电磁干扰
    - 解决方案:参考应用手册,合理布局和布线以减少干扰

    7. 总结和推荐


    综合评估
    JCJ 系列 DC-DC 转换器以其广泛的输入电压范围、出色的稳定性、高效的转换效率以及卓越的 EMC 性能,成为各行业电源管理的理想选择。其坚固耐用的设计使其能够在各种恶劣环境中可靠运行。
    结论
    鉴于其全面的功能和优秀的市场表现,强烈推荐使用 JCJ 系列 DC-DC 转换器。无论是工业控制、电信设施还是医疗设备,这款转换器都是确保系统稳定运行的最佳选择。

JCJ1048S3V3参数

参数
转换效率 -
输出总功率 -
输入电压最小值 -
散热方式 -
输出电压组数 1
输出方式 -
输入电压最大值 75V
类型 -
输出电流最大值 3A
最大容性负载 -
输出电压 3.3V
开关频率 -
特性 OCP,OVP,SCP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCJ1048S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCJ1048S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCJ1048S3V3 JCJ1048S3V3数据手册

JCJ1048S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.056 ¥ 294.4704
5+ $ 34.0049 ¥ 285.6414
10+ $ 32.3668 ¥ 271.8811
30+ $ 30.8672 ¥ 259.2847
100+ $ 29.5242 ¥ 248.0029
库存: 0
起订量: 1 增量: 0
