IH0505D

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IH系列, 4.5 → 5.5 V 直流输入, ±5V 直流输出, 2W
供应商型号: 1470-1438-5-ND
供应商: Digi-Key
标准整包数: 1

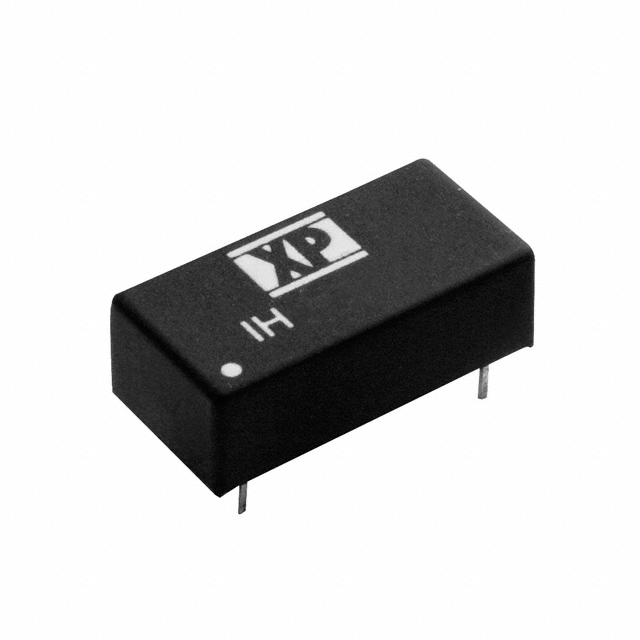

XP POWER DC-DC模块 IH0505D

IH0505D概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是IH系列直流电源模块,该产品适用于需要高稳定性和可靠性的多种应用场景。IH系列拥有双输出电压能力,并提供两种封装形式:SIP(单列直插式)和DIP(双列直插式)。这些电源模块适用于通信设备、工业自动化、医疗设备等领域,确保设备在各种严苛环境中保持高效稳定的运行。

    技术参数


    以下是IH系列直流电源模块的主要技术规格:
    | 参数 | 值 |

    | 输入电压范围 | ±10% |
    | 输入反射电流 | 20 mA pk-pk |
    | 输出电压 | 见表格 |
    | 最小负载 | 无负载条件下不损坏,但可能无法满足所有规格 |
    | 线性调节率 | ±1.2%/±1% ΔVin |
    | 负载调节率 | ±10% (3.3V型号为±20%) |
    | 设定点准确度 | ±3% |
    | 波纹与噪声 | 75 mV pk-pk最大值(20 MHz带宽) |
    | 温度系数 | ±0.02%/°C |
    | 最大电容负载 | ±220 µF |
    | 效率 | 见表格 |
    | 隔离电压 | 1000 VDC(可选3000-6000 VDC) |
    | MTBF | >1.1 MHrs(至MIL-HDBK-217F标准) |
    具体输入和输出电压/电流如下:
    - 输入电压范围:5 VDC、12 VDC、24 VDC、48 VDC
    - 输出电压范围:±3.3V、±5.0V、±9.0V、±12.0V、±15.0V、±24.0V
    - 不同输入输出组合下的效率见表格

    产品特点和优势


    1. 双输出电压:能够同时输出多种不同电压,适用范围广。
    2. 高隔离电压:提供1000 VDC的隔离电压,特殊型号甚至可达6000 VDC,适合高压应用场景。
    3. 宽温度范围:可在-40°C到+85°C的环境中稳定工作,适用于极端环境。
    4. 高可靠性:超过1.1兆小时的平均无故障时间(MTBF),远超行业标准。

    应用案例和使用建议


    IH系列适用于多种设备和系统,例如通信基站的电源供应、工业控制系统的备份电源以及医疗设备的主电源。为了获得最佳性能,建议在使用过程中注意散热设计,确保设备在长时间运行时不会过热。同时,需关注负载变化,确保设备在负载波动时仍能维持稳定的输出电压。

    兼容性和支持


    IH系列提供了SIP和DIP两种封装形式,方便用户根据具体应用选择合适的封装。制造商提供3年的保修服务,并在技术支持方面给予客户帮助。此外,还提供详细的安装指南和技术文档,以便于客户进行安装和维护。

    常见问题与解决方案


    1. 设备过热:确保良好的通风和散热设计。
    2. 电压波动:检查负载是否在规定范围内变化,调整外部电路以减少电压波动。
    3. 无法达到额定效率:确认输入电压是否在允许范围内,调整负载确保其稳定在额定值。

    总结和推荐


    总体而言,IH系列直流电源模块是一款高性能、高可靠性的电源解决方案,适用于多种高压和低温环境下的应用。其双输出、高隔离电压、宽温度范围等特性使其在市场上具备显著的竞争优势。鉴于其稳定性和高可靠性,我们强烈推荐该产品给那些需要高质量电源模块的应用领域。

IH0505D参数

参数
输出电流最大值 200mA,200mA
转换效率 72%
输出方式 Fixed
散热方式 -
输出总功率 2W
最大容性负载 -
输入电压最小值 4.5V
输入电压最大值 5.5V
开关频率 -
特性 -
输出电压 5V
输出电压组数 2
类型 -
长*宽*高 20.32mm(长度)*10.16mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IH0505D厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IH0505D数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IH0505D IH0505D数据手册

IH0505D封装设计

查看详情并下载
Symbol
Footprint
3D Model
