JCE0324D03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 18 → 36 V 直流输入, ±3.3V 直流输出, 3W
供应商型号: 1470-2902-5-ND
供应商: Digi-Key
标准整包数: 1

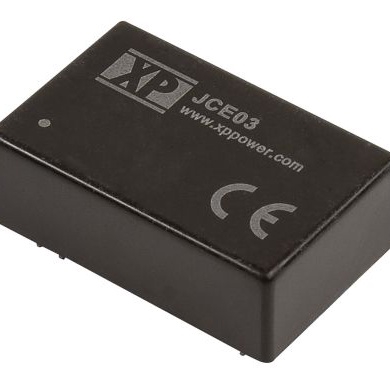

XP POWER AC-DC模块 JCE0324D03

JCE0324D03概述

    JCE03 Series DC-DC Converter

    1. 产品简介


    JCE03系列直流到直流(DC-DC)转换器是一款高度集成且多功能的电源管理设备。它提供了一系列电压输入范围,可广泛应用于电信、工业控制、医疗设备以及汽车电子等领域。这款转换器采用DIP24塑料封装,具有1500 VDC隔离电压(可选3000 VDC),并能提供单路和双路输出选择。此外,JCE03系列还具有无最小负载要求和全面的调节输出特性。

    2. 技术参数


    JCE03系列DC-DC转换器的技术规格如下:
    | 输入电压范围 | 输出电压 | 输出电流 | 最大输入电流 | 最大电容负载 | 效率 |
    |
    | 9-18 V | 3.3 V | 900 mA | 339 mA | 470 µF | 74% |
    5.0 V | 600 mA | 325 mA | 470 µF | 78% |
    12.0 V | 250 mA | 313 mA | 100 µF | 81% |
    15.0 V | 200 mA | 313 mA | 100 µF | 81% |
    24.0 V | 125 mA | 316 mA | 47 µF | 80% |
    | ±3.3 V | ±450 mA | 10 mA | 339 mA | ±220 µF | 74% |
    | ±5.0 V | ±300 mA | 10 mA | 325 mA | ±220 µF | 78% |
    | ±12.0 V | ±125 mA | 15 mA | 313 mA | ±100 µF | 81% |
    | ±15.0 V | ±100 mA | 20 mA | 313 mA | ±100 µF | 81% |
    | ±24.0 V | ±63 mA | 35 mA | 319 mA | ±47 µF | 80% |
    其他技术规格包括:
    - 初始设定精度:±2%
    - 负载调整率:±1.2%
    - 隔离:输入到输出:1500 VDC(可选3000 VDC)
    - 开关频率:330 kHz
    - 功率密度:7.5 W/in³
    - 环境温度:-40°C 至 +100°C(超过+85°C开始降额)
    - 存储温度:-55°C 至 +125°C
    - 湿度:95% RH 非凝结

    3. 产品特点和优势


    JCE03系列DC-DC转换器的主要特点是其高效率、宽输入电压范围和高隔离度。这些特性使得它非常适合于需要高稳定性和高可靠性的应用场合。此外,无最小负载要求和全面的调节输出使得它在各种负载条件下的表现都非常出色。特别值得一提的是,通过选择“-H”后缀型号,可以获得高达3000 VDC的隔离电压,进一步提高了安全性。

    4. 应用案例和使用建议


    JCE03系列DC-DC转换器适用于多种应用场景,如电信设备、工业自动化系统和医疗设备等。具体应用案例包括:
    - 电信设备:确保电源系统的稳定性和可靠性。
    - 工业控制:在恶劣环境下保持系统的正常运行。
    - 医疗设备:保证关键组件的电源供给稳定,以满足严格的医疗标准。
    使用建议:
    - 确保输入电压在规定的范围内,避免过压导致损坏。
    - 在高湿度环境中使用时,考虑添加适当的保护措施。
    - 尽可能使用推荐的外部电容,以优化转换器的性能。

    5. 兼容性和支持


    JCE03系列DC-DC转换器具有良好的兼容性,能够与大多数常见的电源管理系统无缝集成。制造商提供了全面的支持服务,包括详细的用户手册和技术文档,以及2年的质保期。

    6. 常见问题与解决方案


    - 问题:无法达到预期的输出电压
    - 解决方案:检查输入电压是否在规定范围内,确认接线正确,更换损坏的外部电容。
    - 问题:输出电流不稳定
    - 解决方案:确保负载在规定范围内,更换损坏的电感器或电容器。
    - 问题:输出纹波过大
    - 解决方案:使用更高质量的电容,调整外部滤波电路。

    7. 总结和推荐


    总体而言,JCE03系列DC-DC转换器凭借其高效、稳定、高隔离度的特点,在多个领域具有显著的应用价值。它不仅能满足复杂应用场景的需求,还能提供优秀的性价比。因此,我们强烈推荐这一产品给需要高性能电源解决方案的用户。

JCE0324D03参数

参数
类型 -
输入电压最小值 24V(DC)
散热方式 -
输入电压最大值 36V
转换效率 75%
特性 SCP
最大容性负载 -
输出总功率 -
输出方式 -
输出电压 3.3V
输出电流最大值 450mA,450mA
开关频率 -
输出电压组数 2
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
