JSK5012S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSK50系列, 9 → 18 V 直流输入, 15V 直流输出, 50W
供应商型号: 2532710
供应商: element14
标准整包数: 1

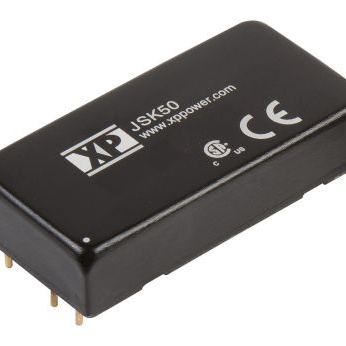

XP POWER AC-DC模块 JSK5012S15

JSK5012S15概述

    JSK50 Series DC-DC Converter 技术手册

    1. 产品简介


    JSK50 系列 DC-DC 转换器是一款高效率、小体积的单输出电源模块。适用于多种应用场景,如工业控制、通信设备、医疗器械等。该转换器具有宽输入电压范围(9-75V)、高功率密度(62.5 W/in³)和出色的热管理能力,使其成为在严苛环境中工作的理想选择。

    2. 技术参数


    - 输入电压范围:9-75VDC
    - 输出电压范围:3.3-24VDC
    - 输出电流:最大 10.00A
    - 工作温度范围:-40°C 到 +105°C
    - 隔离电压:1500 VDC (60s)
    - 效率:高达 92%
    - 保护特性:过载保护、短路保护
    - 尺寸:2.00 x 1.00 x 0.43 英寸 (50.8 x 25.4 x 11.0 毫米)
    - 重量:0.066 磅(约 30.0 克)

    3. 产品特点和优势


    - 高功率密度:能够在有限的空间内提供高功率输出。
    - 宽输入电压范围:能够适应不同电压输入环境。
    - 高效率:典型效率可达 92%,减少能源损耗。
    - 隔离保护:1500 VDC 的隔离电压保证了安全可靠的电力传输。
    - 远程控制功能:通过外部信号实现开启和关闭操作。
    - 可选散热器:通过添加散热器提高可靠性。

    4. 应用案例和使用建议


    JSK50 可用于多种设备和系统中,如服务器、通信基站、医疗仪器等。对于需要高效率和稳定输出的应用,JSK50 是一个可靠的选择。使用时建议:
    - 使用符合规格的外部电容,确保电容值符合要求。
    - 在极端温度条件下工作时,考虑使用散热器以保持正常运行。

    5. 兼容性和支持


    JSK50 支持多种标准的安全认证,包括 UL/cUL60950-1 和 IEC60950-1。厂家提供三年质保服务,并且技术支持团队随时待命帮助解决问题。产品与主流设备的兼容性良好,可根据具体需求进行选择。

    6. 常见问题与解决方案


    - 问题一:过载时输出电压不稳定
    - 解决方案:确保输入电压在推荐范围内,检查并更换合适的外部电容。
    - 问题二:启动后无输出
    - 解决方案:检查远程开启/关闭信号线路是否正确连接,确保远程控制功能正常。
    - 问题三:温度过高导致关机
    - 解决方案:增加散热措施,使用可选散热器以增强散热效果。

    7. 总结和推荐


    JSK50 系列 DC-DC 转换器凭借其高效率、高功率密度和良好的热管理性能,在众多同类产品中脱颖而出。特别是在工业自动化、通信设备和医疗器械领域,其表现尤为出色。强烈推荐用于需要稳定、高效电力供应的应用场景。

JSK5012S15参数

参数
输出电流最大值 3.33A
输入电压最小值 9V
开关频率 320KHz(Typ)
最大容性负载 -
特性 Remote On/Off,SCP
输出总功率 50W
输出电压 15V
类型 -
转换效率 91%
输出电压组数 1
输出方式 Fixed
散热方式 -
输入电压最大值 18V
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSK5012S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSK5012S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSK5012S15 JSK5012S15数据手册

JSK5012S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 574.58
5+ ¥ 563.06
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 574.58
