首页  >  产品百科  >  JCD0524S09

JCD0524S09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 18 → 36 V 直流输入, 9V 直流输出, 5W
供应商型号: JCD0524S09
供应商: TME
标准整包数: 1

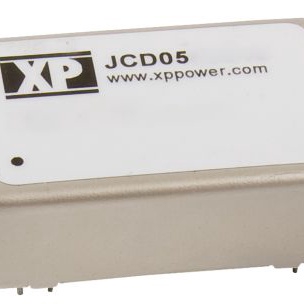

XP POWER AC-DC模块 JCD0524S09

JCD0524S09概述


    产品简介


    本产品为JCD系列直流-直流转换器(DC/DC Converter),主要应用于电源转换领域,广泛适用于各种电子设备,如通信设备、工业控制系统、医疗设备、汽车电子等。JCD系列通过提供稳定可靠的输出电压,确保各类设备的高效运行。

    技术参数


    - 输入电压范围:4.5-72 VDC(可选型号)
    - 输出电压:见表格
    - 效率:见表格
    - 隔离电压:1600 VDC(可选3500 VDC隔离版本)
    - 温度范围:-40°C至+100°C
    - 最大容性负载:见表格
    - 工作频率:266 kHz典型值
    - 纹波噪声:60 mV峰峰值
    - 瞬态响应时间:250 µs内恢复至1%
    - 过载保护:150%满载(仅限5 V输入模型)
    - 短路保护:无限期自动恢复
    - 尺寸:见机械细节部分

    产品特点和优势


    JCD系列直流-直流转换器具有以下显著特点:
    - 高效率:最高可达85%的转换效率,节省能源。
    - 宽输入电压范围:覆盖4.5-72 VDC,适应多种应用场景。
    - 高隔离电压:提供1600 VDC或3500 VDC的隔离电压,保障安全。
    - 优异的稳定性:纹波噪声低至60 mV峰峰值,确保输出质量。
    - 快速瞬态响应:在250 µs内恢复至1%,适应动态负载变化。
    - 强大的过载和短路保护机制:可长时间承受过载和自动恢复短路状态。

    应用案例和使用建议


    JCD系列转换器广泛应用于通信设备、工业控制系统、医疗设备及汽车电子等领域。例如,在通信基站中,可以用于提供稳定的5V或12V输出,支持各类传感器和控制器。对于汽车电子系统,可以在恶劣环境下提供稳定的供电。
    使用建议:
    1. 在选择输入电压时,请参考具体模型的输入电压范围,并选择合适的电源。
    2. 确保负载容量不超过最大容性负载限制,以避免输出不稳定。
    3. 考虑到不同的工作环境,可以根据表格中提供的负载曲线调整输出负载。
    4. 在高温环境下使用时,可能需要额外的散热措施来保证转换器的稳定运行。

    兼容性和支持


    JCD系列转换器采用行业标准的24针双列直插(DIP)封装,易于集成到现有的电路板设计中。此外,厂商提供三年质保,并支持客户定制需求。

    常见问题与解决方案


    问题1:如何确定最佳的输入电压?
    解答:根据负载和电源情况选择最合适的输入电压。参阅技术手册中的效率和负载曲线图,以确保转换器在最佳状态下工作。
    问题2:遇到输出电压波动怎么办?
    解答:检查输入电压是否稳定,同时确认输出电容值是否符合要求。增加输出电容可以减少输出电压的波动。
    问题3:遇到过载或短路情况怎么办?
    解答:系统会自动切断电源以保护设备。当故障解除后,转换器将自动恢复正常工作。如有必要,可以通过硬件设置更改过载保护阈值。

    总结和推荐


    综上所述,JCD系列直流-直流转换器以其高效率、宽输入电压范围、高隔离电压和强大的保护机制等显著特点,成为市场上优秀的电源转换解决方案。特别是在高可靠性要求的应用场合下,其独特的性能优势显得尤为重要。因此,我们强烈推荐使用JCD系列转换器。

JCD0524S09参数

参数
输出总功率 6W
输出电流最大值 555mA
输出方式 Fixed
输入电压最小值 18V
最大容性负载 -
开关频率 266KHz(Typ)
散热方式 -
输出电压组数 1
特性 OCP,OVP,SCP
类型 -
输出电压 9V
输入电压最大值 36V
转换效率 82%
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0524S09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0524S09数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0524S09 JCD0524S09数据手册

JCD0524S09封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.2605 ¥ 197.6286
5+ $ 20.796 ¥ 175.7262
10+ $ 18.456 ¥ 149.4552
50+ $ 17.808 ¥ 144.2077
库存: 9
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 197.62
