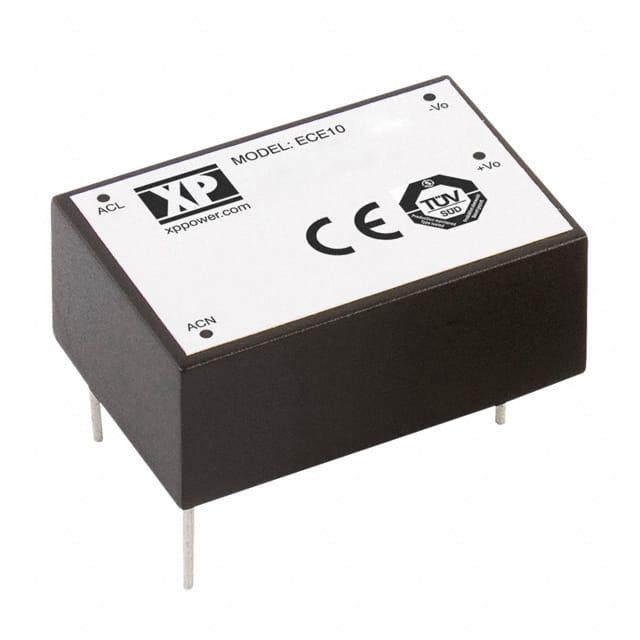

ECE10US03

产品分类: AC-DC稳压器
厂牌: XP POWER
产品描述: 10W 2.6A 85V~264 VAC, 120~370 VDC 3.3V 85V~264 VAC, 120~370 VDC 通孔安装 38.1mm*25.4mm*15.2mm
供应商型号: 1470-1114-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC稳压器 ECE10US03

ECE10US03概述


    产品简介


    ECE系列电子元器件是一种高性能的电源模块,适用于多种电子设备的应用。这类电源模块提供了从3.3伏到48伏的单路输出电压,最大功率为10瓦。其超紧凑的设计使其能够适应各种狭小空间的需求,同时,它们还具有出色的电气特性和可靠性,能够在广泛的温度和湿度条件下正常工作。主要应用领域包括电信设备、工业自动化、医疗仪器以及其他需要高可靠性和稳定输出的场合。

    技术参数


    输入参数
    - 输入电压:85-264 VAC(120-370 VDC)(根据输入电压不同进行降载)
    - 输入频率:47-63 Hz
    - 输入电流:ECE05型号在230 VAC下为0.1 A rms;ECE10型号在230 VAC下为0.2 A rms
    - 冲击电流:冷启动时,ECE05在115 VAC下为5 A,在230 VAC下为10 A;ECE10在115 VAC下为10 A,在230 VAC下为20 A
    - 功率因数:符合EN61000-3-2 Class A标准
    - 接地泄漏电流:无接地,II类结构设计
    - 空载输入功率:<0.3 W
    - 输入保护:内部T1 A/250 VAC熔断器
    输出参数
    - 输出电压:参见表格
    - 初始设定精度:±1%
    - 最低负载:无最低负载要求
    - 启动延迟:最大2秒
    - 启动上升时间:最大25毫秒
    - 持续时间:典型值为8毫秒/40毫秒(全负载下,115/230 VAC)
    - 线性调节:最大±0.5%
    - 负载调节:最大±1%
    - 瞬态响应:最大偏差4%,恢复至1%以内所需时间500微秒(负载变化25%时)
    - 纹波与噪声:3.3-5 V版本为60 mV pk-pk,其他型号为1% pk-pk(带宽20 MHz)
    - 过压保护:125-190%,195-216%(ECE10US03)
    - 过载保护:125-190%
    - 短路保护:跳闸并重启(回弹模式)
    - 温度系数:每摄氏度0.05%
    其他参数
    - 效率:参见表格
    - 隔离度:4000 VAC(输入到输出)
    - 开关频率:130 kHz(典型)
    - 功率密度:ECE05为8.3 W/in³,ECE10为11.1 W/in³
    - 平均无故障时间:>450 kHrs(25°C时,符合MIL-HDBK-217F标准)
    环境参数
    - 工作温度范围:-25°C至+70°C,50°C以上线性降载
    - 散热方式:自然对流冷却
    - 工作湿度:非冷凝状态下高达95%RH
    - 存储温度:-40°C至+85°C
    - 工作海拔:3048米(10,000英尺)
    - 振动:2 g,10 Hz至500 Hz,10分钟/周期,每个轴向60分钟
    - 电磁兼容性:符合EN55022,水平B级传导和辐射;符合EN61000-3-2,EN61000-3-3谐波电流标准

    产品特点和优势


    - 超紧凑尺寸:ECE系列模块采用极小的封装设计,非常适合用于空间受限的应用。
    - 多种输出电压选择:可提供从3.3伏到48伏的单路输出,覆盖广泛的应用需求。
    - 无需外部组件:直接安装即可使用,极大简化了电路设计。
    - 高效率:在满载状态下,部分型号效率可达85%以上,符合严格能源效率标准。
    - 可靠性高:经过严格的测试验证,满足IEC标准,保证长期稳定的运行。

    应用案例和使用建议


    应用案例
    ECE系列电源模块在多种场合都有广泛应用。例如,在一个电信基站项目中,由于空间限制,必须选择高度集成的电源系统。使用ECE系列模块,可以轻松实现这一目标,同时保持高可靠性和稳定性。
    使用建议
    1. 散热管理:尽管模块支持自然对流冷却,但在高负载情况下建议增加额外散热措施以确保最佳性能。
    2. 负载管理:合理分配负载,避免长时间过载,以延长模块使用寿命。
    3. 环境监测:特别是在极端温度和湿度条件下,需要定期监测环境状况以保障正常运行。

    兼容性和支持


    - 兼容性:ECE系列电源模块与大多数标准电子设备兼容,适用于广泛的工业、商业及消费电子领域。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括应用工程咨询、维修服务和定制解决方案。

    常见问题与解决方案


    1. 问题:模块启动时发生过载保护。
    - 解决方案:检查输入电压是否超出额定范围,并确认负载是否超过了峰值电流。
    2. 问题:输出电压不稳定。
    - 解决方案:检查连接线路是否完好,重新焊接接点,并调整负载以达到最佳匹配。
    3. 问题:模块在高温环境下性能下降。
    - 解决方案:在高温环境下使用时,建议安装散热片或强制风冷以改善散热条件。

    总结和推荐


    综上所述,ECE系列电源模块凭借其紧凑的设计、高效率和广泛的适用性,成为了众多应用领域的理想选择。无论是对于空间有限的设计还是需要高性能电源的项目,ECE系列都表现出色。尽管价格相对较高,但考虑到其优异的性能和长寿命,推荐在对电源质量有高要求的场合使用。

ECE10US03参数

参数
电压 - 电源(Vcc/Vdd) -
输出电流 2.6A
最小输出电压 -
最小输入电压 85V~264 VAC, 120~370 VDC
占空比 -
内部开关 -
拓扑 -
开关频率 -
功率 10W
最大输出电压 3.3V
最大输入电压 85V~264 VAC, 120~370 VDC
击穿电压 -
故障保护 -
隔离 -
长*宽*高 38.1mm*25.4mm*15.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ECE10US03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
