首页  >  产品百科  >  JTH1524D12

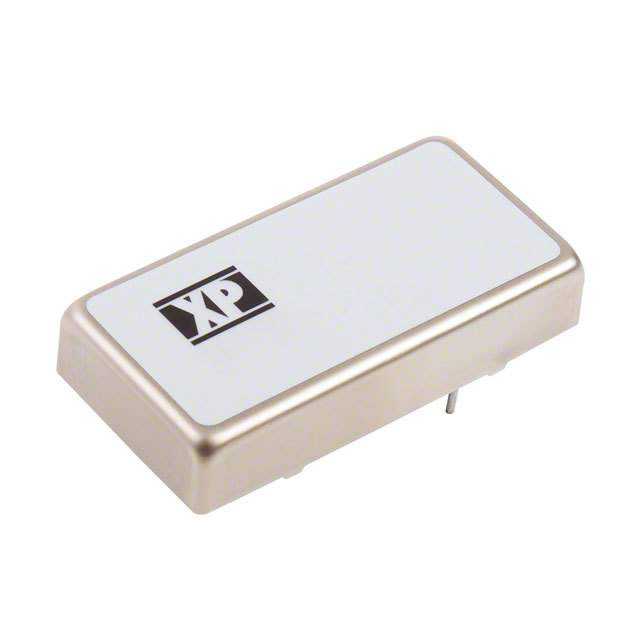

JTH1524D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTH系列, 9 → 36 V 直流输入, ±12V 直流输出, 15W
供应商型号: 1372712
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JTH1524D12

JTH1524D12概述


    产品简介




    JTH系列是一款高效的DC-DC转换器,适用于广泛的工业应用。其主要功能包括宽输入电压范围(4:1),高达1500 VDC的隔离能力,以及出色的能效。JTH系列可用于通信系统、工业自动化设备及医疗仪器等多种场合,提供单输出和双输出两种型号选择。


    技术参数




    | 参数 | 规格 |
    |------------------------|-------------------------------------------|
    | 输入电压范围 | 24 V (9-36 VDC), 48 V (18-72 VDC) |
    | 输入电流 | 见表格 |
    | 输入滤波器 | π网络 |
    | 输入反射电流 | 35 mA rms through 12 µH inductor |
    | 输入浪涌电压 | 24 V模型 40 VDC (100 ms),48 V模型 80 VDC (100 ms) |
    | 欠压锁定 | 24 V模型 ON 8.6 V,OFF 8 VDC;48 V模型 ON 16.0 V,OFF 14 VDC |
    | 输出电压 | 见表格 |
    | 最小负载 | 无最小负载要求 |
    | 线性调节率 | ±0.5% |
    | 负载调节率 | ±0.5%(10-100%负载),±1.0%(10%负载) |
    | 交叉调节率 | ±5%(双输出模型,见注释3) |
    | 设定点精度 | ±1% |
    | 启动延迟 | <10 ms |
    | 启动上升时间 | <20 ms |
    | 纹波和噪声 | 75 mV pk-pk (20 MHz带宽) |
    | 暂态响应 | 最大偏差3%,200 µs内恢复到1%内 |
    | 温度系数 | 0.02%/°C |
    | 过电压保护 | 无 |
    | 过电流保护 | 140%(额定输入电压典型值) |
    | 短路保护 | 跳闸重启,自动恢复 |
    | 远程开关控制 | 可选 |
    | 最大电容负载 | 见表格 |
    | 效率 | 见表格 |
    | 隔离 | 1500 VDC(输入到输出),1000 VDC(输入到外壳),1000 VDC(输出到外壳) |
    | 隔离电阻 | 10^9 Ω |
    | 隔离电容 | 1200 pF 典型 |
    | 开关频率 | 300 kHz 典型 |
    | 功率密度 | 18.75 W/in³ |
    | MTBF(平均无故障时间) | >1.21 MHrs(根据MIL-HDBK-217F标准,25°C时) |
    | 工作温度范围 | -40°C 至 +100°C,超过60°C后降额至100°C时0%负载 |
    | 外壳温度 | 100°C 最大 |
    | 冷却方式 | 自然对流冷却 |
    | 工作湿度 | 高达95%RH,非冷凝状态 |
    | 存储温度范围 | -40°C 至 +125°C |


    产品特点和优势




    JTH系列具备多项显著特点,使其在众多同类产品中脱颖而出。首先是宽泛的输入电压范围(4:1),使得它可以在各种不同的供电环境中稳定运行。其次,该系列产品具有高达1500 VDC的电气隔离,确保安全可靠的工作条件。此外,其能效高达86%,有助于降低能耗并提高系统效率。通过提供远程开关控制选项,JTH系列增强了灵活性和可控性,可广泛应用于通信设备、工业控制系统等领域。


    应用案例和使用建议




    JTH系列在多种工业应用中表现出色,如通信基站、工业自动化设备和医疗设备。例如,在通信基站中,该产品能够提供稳定可靠的电源供应,满足严格的环境和性能要求。在工业自动化领域,JTH系列以其高效能和灵活的配置成为理想选择,尤其适用于需要精确控制和高稳定性的应用场景。

    对于使用者来说,建议在安装前详细阅读手册中的安装指南,以确保正确连接和操作。特别是在多输出配置下,应注意各个输出端的相互影响,避免因交叉调节率导致的问题。


    兼容性和支持




    JTH系列与市场上常见的各种标准电气接口兼容,适用于多种类型的电子设备。厂商提供了详细的文档和技术支持,包括应用笔记和故障排除指南。如有任何问题,用户可以随时联系技术支持团队获得帮助。


    常见问题与解决方案




    1. 问:如何判断JTH系列是否适合特定的应用?
    - 答:首先查看产品手册中的规格表,确认其输入电压范围、输出功率和其他关键参数是否符合应用需求。如果有疑问,可咨询厂商的技术支持团队。

    2. 问:如果发现输出电压不稳定怎么办?
    - 答:检查输入电压是否在规定的范围内。另外,检查是否有外部干扰,如其他设备产生的电磁干扰。如果上述步骤均无效,建议联系技术支持进行进一步诊断。


    总结和推荐




    综上所述,JTH系列DC-DC转换器凭借其宽泛的输入电压范围、高效率和可靠性,在众多应用场景中表现优异。无论是用于通信设备还是工业自动化领域,JTH系列都是一个值得信赖的选择。强烈推荐该产品给那些寻求高性能、高可靠性的电源解决方案的专业人士。

JTH1524D12参数

参数
输出电流最大值 625mA,625mA
输入电压最小值 9V~36V(DC)
散热方式 -
输入电压最大值 36V
开关频率 -
输出方式 -
最大容性负载 -
输出电压组数 2
类型 -
输出电压 12V
输出总功率 -
转换效率 85%
特性 OCP,OVP,SCP,UVLO
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTH1524D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTH1524D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTH1524D12 JTH1524D12数据手册

JTH1524D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 370.1667
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 370.16
直接购买
加入购物车
